При подключении внешнего оборудования
EQ/DIV NORM
Переключатель систем
При подключении эквалайзера или аудиопроцессора
через Ai-NET переместите два переключателя в
положение EQ/DIV.
Если процессор не подключен, оставьте переключатель
в положении NORM.
Переместите оба переключателя влево, чтобы
установить их в положение NORM.
Переместите оба переключателя вправо, чтобы
установить их в положение EQ/DIV
(если смотреть на переднюю панель).
• Не устанавливайте эти два переключателя в разные
положения.
• Перед изменением положения переключателя не
забудьте выключить питание устройства.

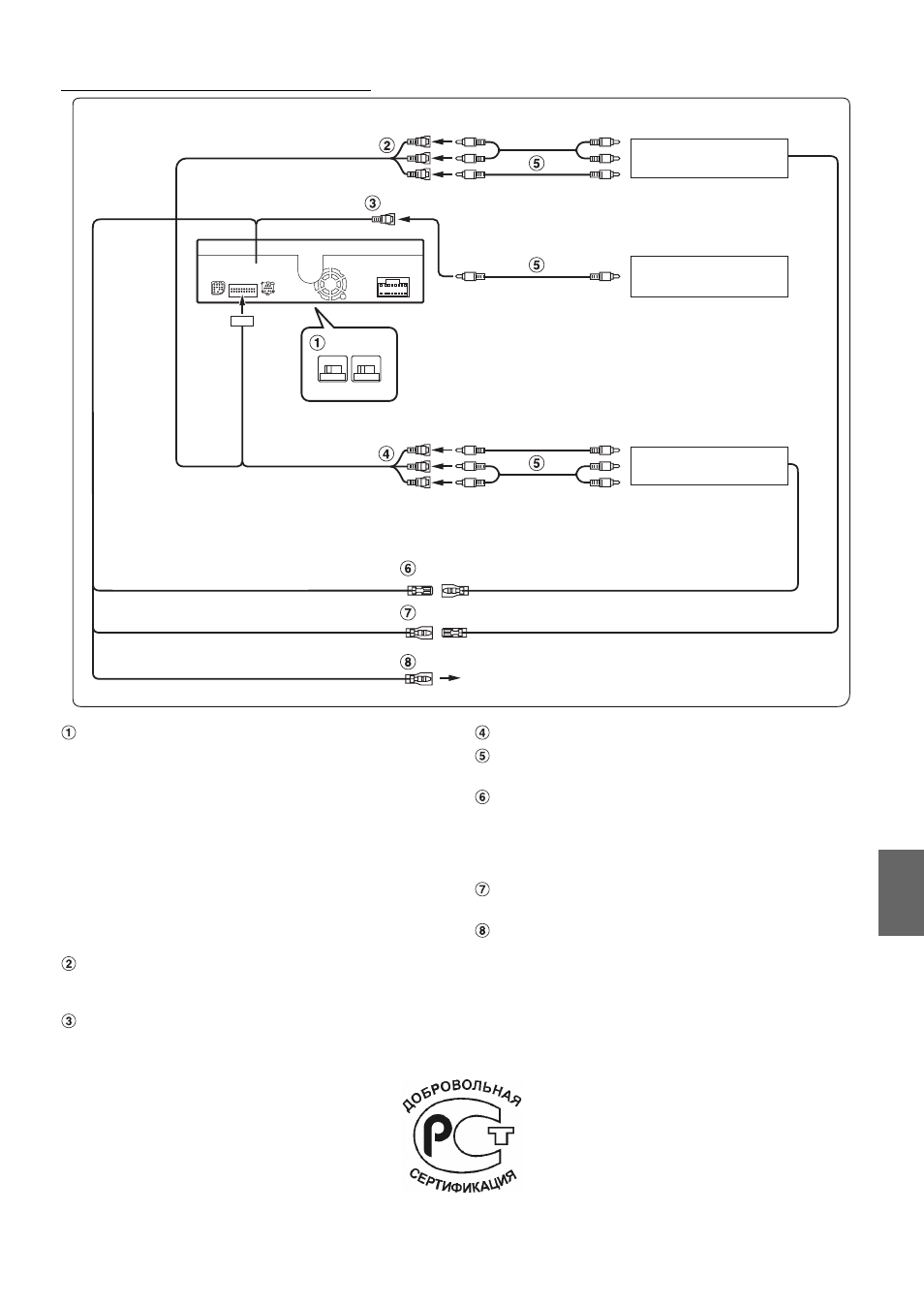

Разъемы аудио/видео выходов (AUX OUTPUT)
Используется при подключении дополнительного
монитора и т. д.
Разъем iPod (V)/CAMERA
Используется при подключении резервной камеры
заднего вида.
Разъем аудиовхода (AUX/CAMERA IN)
Кабельный удлинитель RCA (приобретается
дополнительно)
Выход дистанционного управления (белый/
коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
Вход дистанционного управления (белый/
коричневый)
Разъем для камеры заднего вида (оранжевый/
белый)
Используется при подключении камеры заднего хода.
Подключите к положительному контакту лампы
заднего хода. Эта лампа загорается при переводе
рычага переключения передач в положение заднего
хода (R).
Если соединение выполнено правильно, то каждый раз,
К разъему аудиовхода
К разъему видеовхода
К разъему видеовыхода
К разъему видеовыхода
К разъему аудиовыхода
Задний монитор (приобретается
дополнительно)
Камера заднего вида
(приобретается
дополнительно)
ТВ-тюнер или
видеомагнитофон
(приобретается дополнительно)
(белый/коричневый) REMOUT OUT REMOUT IN (белый/коричневый)
(белый/коричневый) REMOUT IN REMOUT OUT (белый/коричневый)
(оранжевый/белый) REVERSE
Используется при подключении камеры
заднего вида.
