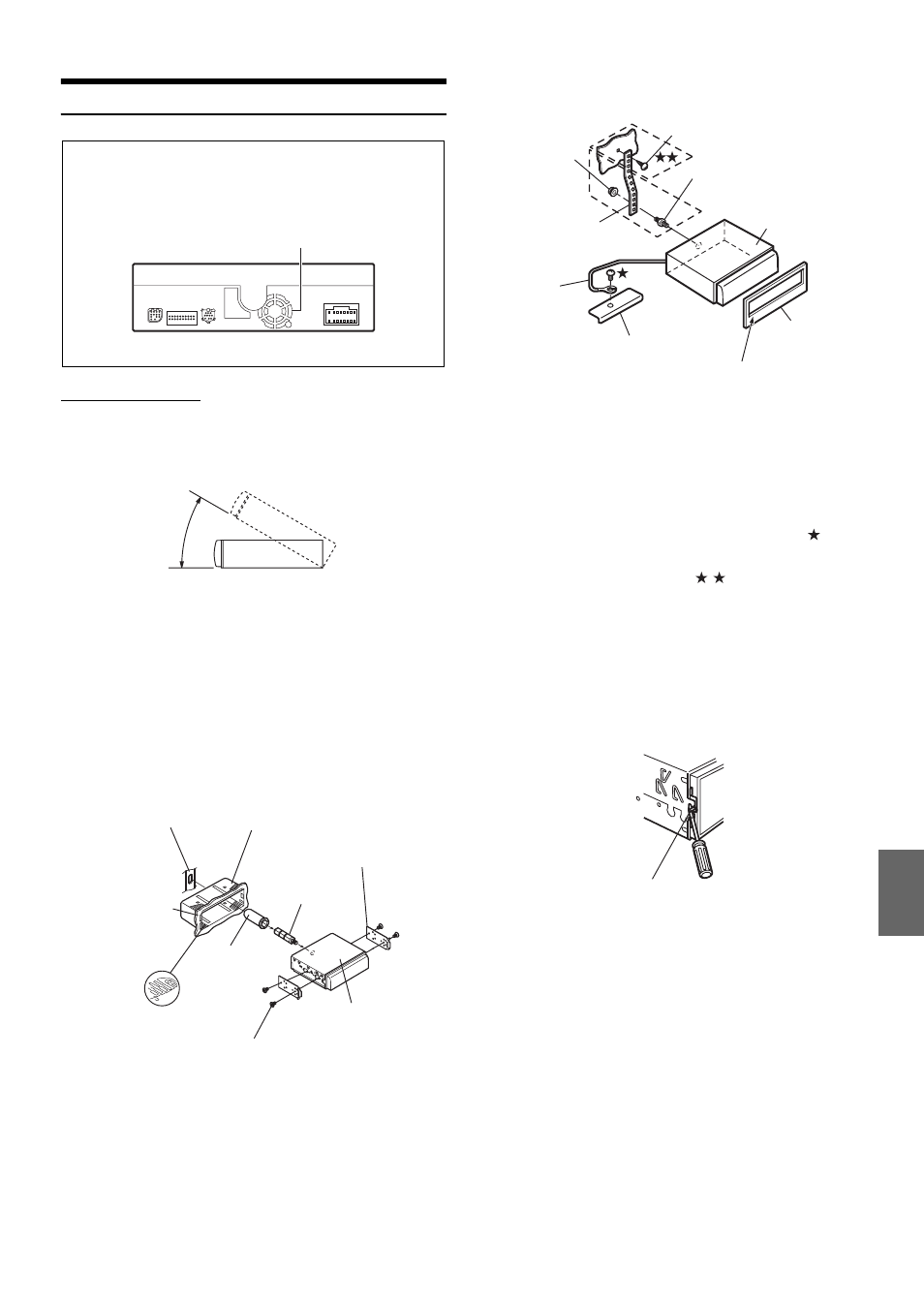

Установка
Установка монитора
Место установки
Прежде чем определить место для установки, убедитесь, что
открытие и закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.
• Устанавливайте под углом не более 30 градусов от
горизонтали.
• Угол поворота монитора, установленный на заводе, равен
90 градусам. В зависимости от модели автомобиля дисплей
при открытии может касаться приборной панели. Угол
монитора можно отрегулировать и сохранить в памяти,
чтобы предотвратить касание монитора приборной панели.
Описание настройки положения монитора см. в разделе
“Изменение угла наклона монитора” на стр. 40.
Выбранный угол установки монитора остается в памяти
даже после отключения аккумулятора автомобиля.
Удаление
1. Используя маленькую отвертку (или подобный
инструмент), протолкните стопорные штифты в
положение “верх” (см. описание шага 3). После
разблокирования обоих штифтов вытаскивайте
устройство осторожно, чтобы избежать повторной
блокировки первого штифта до разблокировки
второго.
2. Выдвиньте устройство, оставляя его
незаблокированным.
1
Вставьте монтажную рамку в приборную панель.
Установите прилагаемый кронштейн на монитор.
• Используйте прилагаемые винты с плоской головкой
(M4
×
3) для установки монитора.
В противном случае можно повредить устройство.
* Если установленная монтажная рамка не закреплена в
приборной панели, то эту проблему можно устранить за
счет разжатия нажимных пластин.
Отверстие для вентиляции
Осторожно
Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При блокировке
тепло будет накапливаться внутри устройства, что может
привести к возгоранию.
Задняя часть устройства
Кронштейн
Монтажная рамка
(в комплекте)
Монтажный
кронштейн
(в комплекте)
IVA-D106R
Винты с плоской головкой (M4 × 3)
(в комплекте)
Приборная
панель
Резиновый
колпачок
(в комплекте)
Болт с
шестигранной
головкой
(в комплекте)
Нажимные пластины*
2
Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства IVA-D106R и наденьте на болт
резиновый колпачок. Если автомобиль не оборудован
кронштейном, укрепите блок монитора металлической
монтажной полосой (не входит в комплект). Прикрепите
заземляющий провод устройства к оголенной
металлической поверхности с помощью винта (
), уже
закрепленному на корпусе автомобиля.
• Для винтов с маркировкой
используйте
соответствующие винты для выбранного
расположения установки.
Подключите каждый провод усилителя или эквалайзера
к соответствующему проводу, выходящему из левой
нижней части устройства IVA-D106R. Подключите все
выводы устройства IVA-D106R в соответствии с
описанием, представленным в разделе подключений.
3
Вставьте устройство IVA-D106R в приборную панель.
После установки устройства убедитесь в том, что
стопорные штифты целиком находятся в нижнем
положении. Для этого сильно нажмите на устройство,
одновременно толкая стопорный штифт вниз с
помощью маленькой отвертки. Это гарантирует
правильную фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели. Установите
входящую в комплект переднюю рамку.
Шуруп
Двухсторонний болт
IVA-D106R
Передняя рамка
(в комплекте)
Широкий край должен быть
направлен вниз.
Корпус
Вывод
заземления
Металлическая
монтажная полоса
Шестигранная
гайка (M5)
Стопорный штифт
