Установка – Инструкция по эксплуатации Alpine IVA-W520R
Страница 77
77
-RU

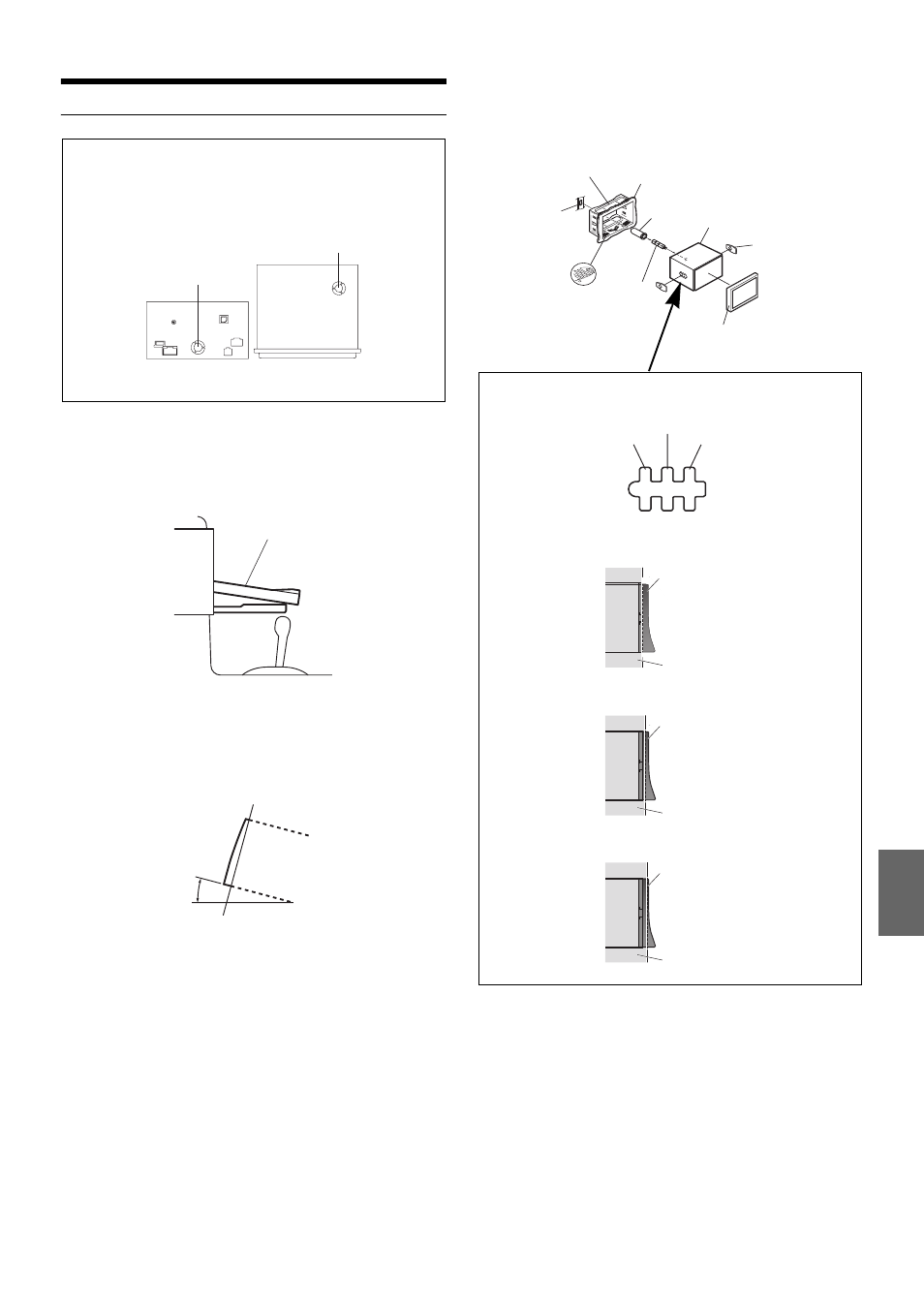

Установка
Предупреждение о выборе места установки
1
Перед установкой убедитесь, что открытие и
закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.
2
Угол установки
Устанавливайте под углом от 0° до 30° по
горизонтали. Обратите внимание, что установка
под другим углом приведет к плохой работе и,
возможно, к повреждению устройства.
3
Снимите монтажную корзину с основного блока
(см. “Удаление” на стр. 78).
Это устройство можно установить в монтажной
корзине в трех положениях, совместив
отверстия для установки (A – C), расположенные
по бокам устройства. В основном используется
положение A. При необходимости
использования положения B или C потребуется
изменить положение отверстий.
Сначала определите положение для установки в
монтажной корзине, затем установите
прилагаемое уплотнение (см. “Использование
уплотнения” на стр. 78).
Вставьте монтажную корзину в приборную
панель и зафиксируйте его с помощью
металлических хомутов.
•
При использовании положения B или C убедитесь, что для
установки устройства имеется достаточная глубина. Не
проталкивайте устройство в монтажную корзину с
силой, так как можно повредить устройство.
*
1
Если установленная монтажная корзина не закреплен в
приборной панели, это можно устранить за счет
небольшого расширения нажимных пластин.
Осторожно
Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри устройства,
что может привести к возгоранию.
Задняя часть
устройства
Вентиляционное отверстие
Вентиляционное отверстие
Верхняя часть
устройства
Сдвижной дисплей
0 -30°
<Положение монтажного отверстия>
Положение A
Положение B
Положение C
•
В зависимости от выбранного положения глубина
установки передней панели будет разной.
Положение A
Передняя панель
Приборная панель
Положение B
Передняя панель
Приборная панель
Положение C
Передняя панель
Приборная панель
Монтажная корзина
(в комплекте)
Приборная панель
Резиновый колпачок
(в комплекте)
Уплотнение
(в комплекте)
Лицевая панель*
2
(в комплекте)
Устройство
Болт с
головкой
(в комплекте)
Ключ для
кронштейна
Нажимные
пластины
*
1
