54
-RU
Вызов предварительной настройки
из памяти
1
Убедитесь, что режим Defeat отключен.
2
Коснитесь одной из кнопок предварительных настроек
[P.SET 1] – [P.SET 6] в списке A.PROCESSOR для выбора
предварительной настройки.
•
Вызов предварительной настройки занимает некоторое время.
Настройка системы сабвуфера
1
Коснитесь кнопки [SETUP] на экране главного
источника.
Откроется экран SETUP для выбора настроек.
2
Коснитесь кнопки [AUDIO SETUP].
Откроется экран настроек AUDIO SETUP.
3
Коснитесь кнопки [
] или [
] раздела SUBWOOFER,
чтобы установить значение ON или OFF.
4
Коснитесь кнопки [
] раздела SUBWOOFER,
после установки для параметра SUBWOOFER
значения ON.
Откроется экран SUBWOOFER SETUP.
Настройки:
LEVEL / PHASE / SYSTEM / CHANNEL
Коснитесь кнопки [
] или [
] раздела LEVEL, чтобы
настроить выход SUBWOOFER.
Диапазон значений: 0 – 15
Коснитесь кнопки [
] или [
] раздела PHASE, чтобы
выбрать значение 0° или 180°.
Для фазы выходного сигнала сабвуфера предусмотрено два
возможных значения - SUBWOOFER NORMAL (0°) или
SUBWOOFER REVERSE (180°).
Если включен режим сабвуфера (Subwoofer), то для
получения желаемого эффекта выберите настройку System 1
или System 2.
Коснитесь кнопки [
] или [
] раздела SYSTEM,
чтобы выбрать значение SYSTEM 1 или SYSTEM 2.
Для выходного сигнала сабвуфера можно выбрать режим
стерео или моно. Убедитесь, что параметры выходного
сигнала соответствуют типу сабвуфера.
Коснитесь кнопки [
] или [
] раздела CHANNEL,
чтобы выбрать значение STEREO или MONO.
Информация о временной коррекции
Расстояние между слушателем и динамиками в салоне автомобиля
меняется в широких пределах из-за нестандартного расположения
динамиков. Из-за разницы в расстояниях между динамиками и
слушателем происходит смещение звукового образа и частотных
характеристик. Причиной этого является временная задержка
прохождения звукового сигнала к правому и левому уху слушателя.
Для коррекции этого сдвига данное устройство может задерживать
передачу звукового сигнала к динамикам, расположенным ближе
всего к слушателю. Это позволяет создать эффект удаленности
динамиков. Таким образом, за счет оптимизации фаз создается эффект
равноудаленности слушателя от левого и правого динамиков.
Настройка выполняется для каждого динамика с шагом 3,4 см.
Выберите значение временной коррекции для переднего
левого и правого заднего динамиков от нуля и ниже.
Звучание становится несбалансированным из-за неодинаковых
расстояний между точкой прослушивания и различными динамиками.
Разница в расстояниях между передним левым и правым задним
динамиками составляет 1,75 м (68-7/8 дюймов).
Здесь мы вычислим значение временной коррекции для
переднего левого динамика на вышеуказанной диаграмме.
Условия:
Самый дальний динамик - точка прослушивания : 2,25 м
(88-9/16 дюймов)
Передний левый динамик – точка прослушивания: 0,5 м
(19-11/16 дюймов)
Расчет: L = 2,25 м – 0,5 м = 1,75 м (68-7/8 дюймов)
Временная коррекция = 1,75 ч 343
*
1
Ч 1000 = 5,1 (мс)
*
1
Скорость звука: 343 м/с (765 миль/час) при 20°C
Другими словами, применение временной коррекции 5,1 мс к
переднему левому динамику создает эффект равноудаленности
слушателя от всех, даже самых дальних, динамиков.
Временная коррекция компенсирует разницу во времени, в
течении которого звуковой сигнал должен достичь точки
прослушивания.
Время приема звукового сигнала передним левым динамиком
скорректировано на 5,1 мс, в результате чего звуковые сигналы от
других динамиков достигают точки прослушивания одновременно.
Приведем временную коррекцию каждого динамика к
одинаковому уровню.
1
Находясь в точке прослушивания (кресло
водителя и т.п.), измерим расстояние (в метрах)
между вашей головой и различными динамиками.
2
Рассчитаем разницу между значением коррекции
на расстояние до самого дальнего динамика и
других динамиков.
L = (расстояние до самого дальнего динамика) –
(расстояние до других динамиков)
Настройка уровня сабвуфера
Настройка фазы сабвуфера
Настройка системы сабвуфера
SYSTEM 1: Уровень сигнала сабвуфера меняется в соответствии
с главной настройкой уровня громкости.
SYSTEM 2: Регулировка уровня сигнала сабвуфера
отличается от процедуры настройки основного
параметра громкости. Например, даже при
низких значениях уровня громкости можно
слышать сигнал сабвуфера.
Настройка канала сабвуфера
STEREO: Выходной сигнал сабвуфера (лев./прав.) в режиме
стерео
MONO:
Выходной сигнал сабвуфера в режиме моно

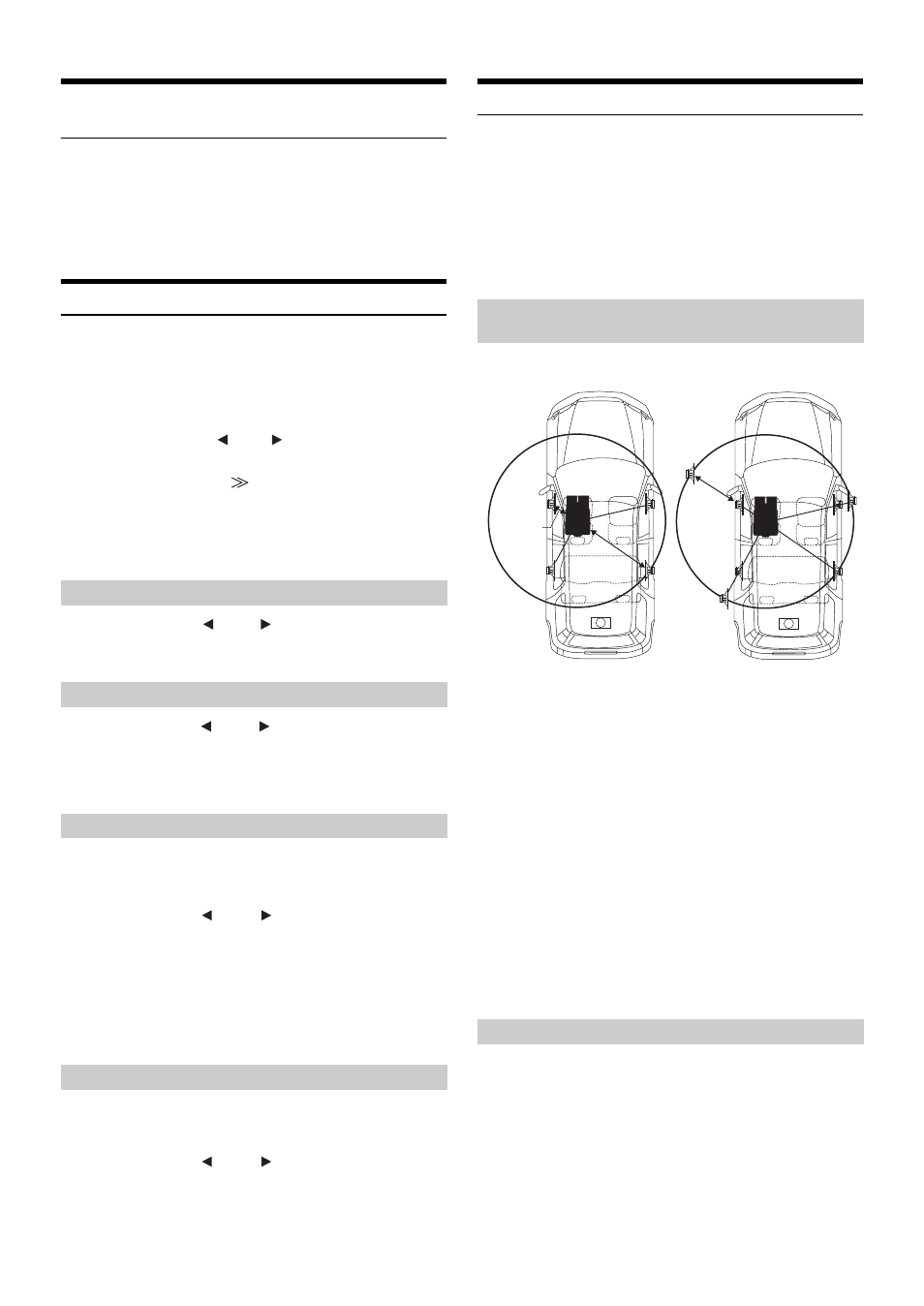

Пример 1. Точка прослушивания:
переднее левое сидение
Пример 2. Точка прослушивания: все сидения
5,1ms
2,25m
0,5m
