Подготовка телевизора к работе
6
LT-Z32/26S2 (ASIA) / LCT1599-001A / Russian
РУССКИЙ

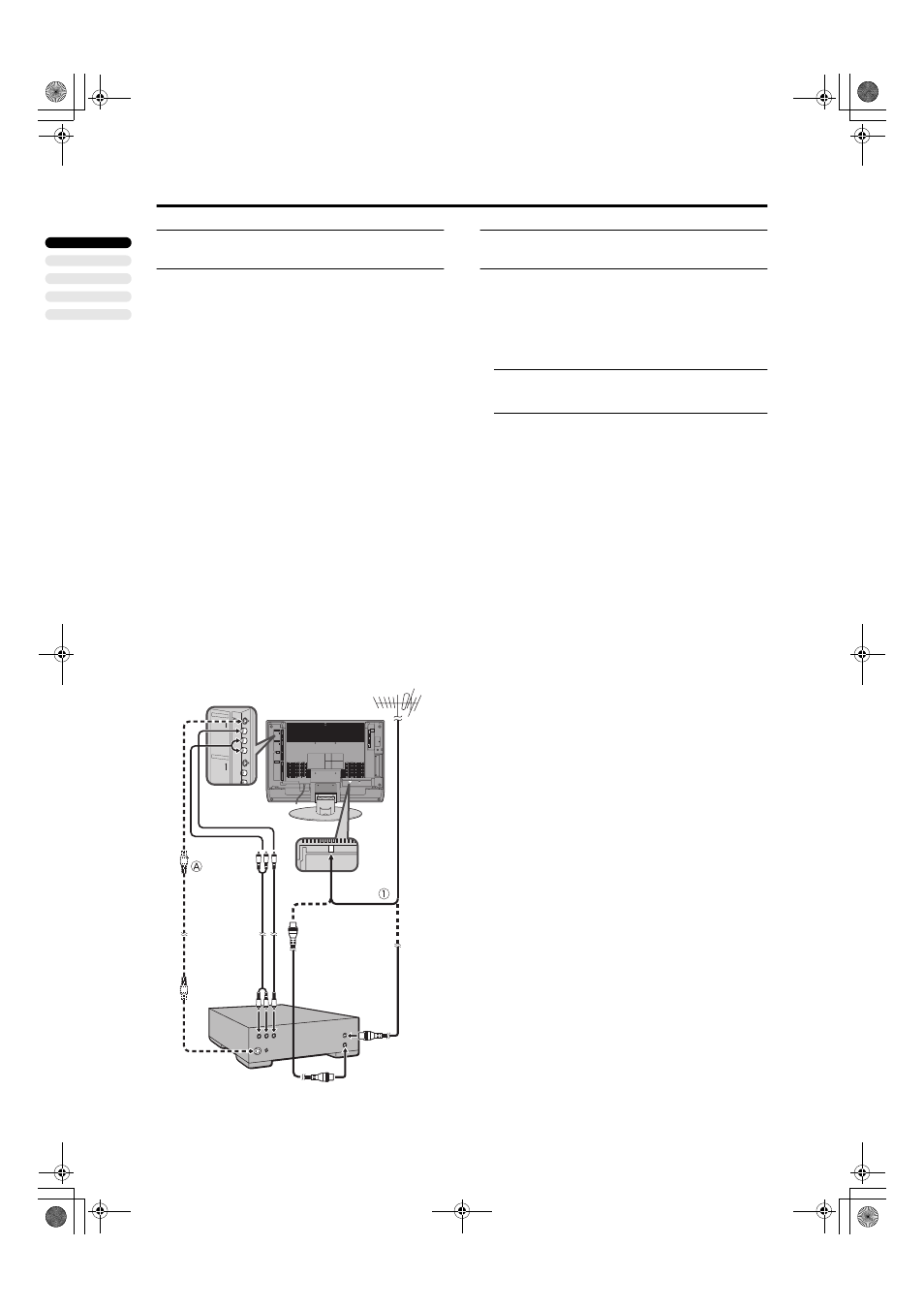

Подключение антенны и
видеокассетного магнитофона (ВКМ)
• Антенный кабель в комплект поставки не входит.
Используйте коаксиальный кабель сопротивлением
75 Ом хорошего качества.
• Перед подключением, прочитайте руководство,
поставляемое в комплекте с ВКМ.
Если Вы не подключаете ВКМ (выполните 1 1 1 1 ):
Подключите антенный кабель к антенному
гнезду данного телевизора.
Если Вы подключаете ВКМ:
1 Подключите антенный кабель к входному
гнезду антенны на ВКМ и соедините ВКМ и
телевизор с использованием еще одного
антенного кабеля
2 Соедините разъем VIDEO OUT (вывод видео)
на ВКМ и разъем VIDEO телевизора с
помощью кабеля видеосигнала
Для подключения ВКМ к телевизору с помощью
кабеля Ѕ-ВИДЕО:
Соедините разъем Ѕ-ВИДЕО OUT (вывод Ѕ-ВИДЕО)
на ВКМ и разъем Ѕ-ВИДЕО телевизора с помощью
кабеля Ѕ-ВИДЕО A, вместо использования кабеля
видеосигнала.
Обратите внимание, что соединение с помощью
кабеля видеосигнала будет игнорироваться, если Вы
подключите ВКМ к телевизору и с помощью кабеля
видеосигнала, и с помощью кабеля Ѕ-ВИДЕО.
3 Соедините разъемы VIDEO OUT (вывод аудио
Л/ПР.) на ВКМ и разъемы AUDIO телевизора с
помощью кабеля аудиосигнала
• Перед подключением дополнительных внешних
устройств, просим ознакомиться с содержанием
раздела “Подсоединение внешних устройств” на
странице 29.
Подключение сетевого шнура к
розетке сети переменного тока
Вставьте штекер сетевого шнура телевизора в розетку
сети переменного тока. Загорится индикатор питания, и
телевизор перейдет в режим готовности.
Предостережение
• Пользуйтесь только источниками электропитания,
соответствующими указанным на устройстве
спецификациям (переменный ток 110 – 240 В, 50/60 Гц).
• Для полного отключения телевизора от источника
питания выньте штекер из розетки переменного
тока.
1
1
2 3
VIDEO L
L
R
IN(VIDEO-1) VIDEO
AUDIO
S-VIDEO
VIDEO
R
IN(VIDEO-2) VIDEO
AUDIO
VIDEO
R AUDIO
S-VIDEO
VIDEO L R
OUT VIDEO
AUDIO
S-VIDEO
IN (VIDEO-3)
Y
L R
Cb/Pb Cr/Pr
COMPOMENT (VIDEO-4)
AUIDO
L
VIDEO
L
L
R
IN(VIDEO-1)
VIDEO
AUDIO
S-VIDEO
VIDEO
IN(VIDEO-2)
VIDEO
S-VIDEO
без клеммных крышек
