Подключение дополнительных устройств
Подсоединение внешних устройств

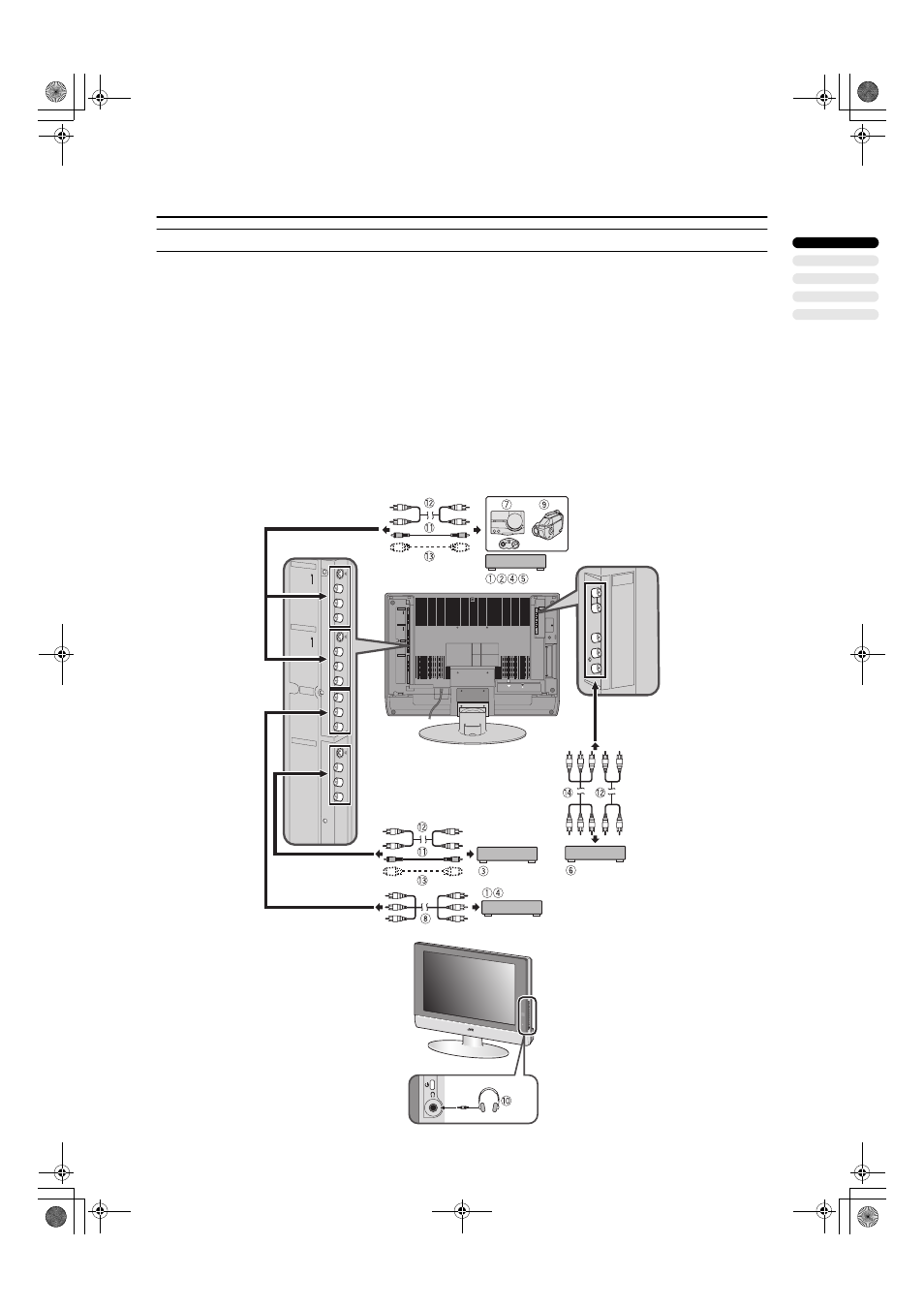

Подсоедините устройства к телевизору в соответствии с
приведенными схемами соединений.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по эксплуатации
внешних устройств. Порядок подсоединения каждого
конкретного устройства может отличаться от
приведенного на схеме. Помимо этого, для
обеспечения нормальной работы устройства может
потребоваться изменить параметры установки данного
устройства в зависимости от метода соединения.
• Выключите все устройства, в т.ч. телевизор.
• В разделе “Технические характеристики” на
странице 34 приведены подробные сведения о
соединительных разъемах VIDEO. При
подсоединении устройства, не указанного на схеме
соединений, выберите соответствующий разъем
VIDEO в приведенной таблице.
• Обращаем Ваше внимание на то, что соединительные
кабели не включаются в комплект телевизора.
1
ВКМ (полный видеосигнал)
2
ВКМ (сигнал Ѕ-ВИДЕО; Y/C)
3
ВКМ для записи (полный видеосигнал)
4
DVD проигрыватель (полный видеосигнал)
5
DVD проигрыватель (сигнал Ѕ-ВИДЕО; Y/C)
6
DVD проигрыватель (компонентные видеосигналы;
Pr/Pb/Y)
7
ТВ игры (полный видеосигнал/сигнал Ѕ-ВИДЕО; Y/C)
8
Кабель аудио/видеосигнала
9
Видеокамера (полный видеосигнал/сигнал
Ѕ-ВИДЕО; Y/C)
0
Головные телефоны
-
Кабель видеосигнала
=
Кабель аудиосигнала
~
Кабель сигнала Ѕ-ВИДЕО
!
Кабель полного видеосигнала
VIDEO
L
L
L
R
IN(VIDEO-1)
VIDEO
AUDIO
S-VIDEO
VIDEO
R
IN(VIDEO-2)
VIDEO
AUDIO
VIDEO
R
AUDIO
S-VIDEO
VIDEO
L
R
OUT
VIDEO
AUDIO
S-VIDEO
IN
(VIDEO-3)
Y
L
R
Cb/Pb
Cr/Pr
COMPOMENT
(VIDEO-4)
AUIDO
Y
L
R
Cb/Pb
Cr/Pr
COMPOMENT
(VIDEO-4)
AUIDO
VIDEO
R
AUDIO
VIDEO
L
R
OUT
VIDEO
AUDIO
S-VIDEO
IN
(VIDEO
-3)
VIDEO
L
L
L
R
IN(VIDEO
-1)
VIDEO
AUDIO
S-VIDEO
VIDEO
R
IN(VIDEO
-2)
VIDEO
AUDIO
S-VIDEO
без клеммных крышек
ВХОД
ВЫХОД
ВЫХОД
