RU
79

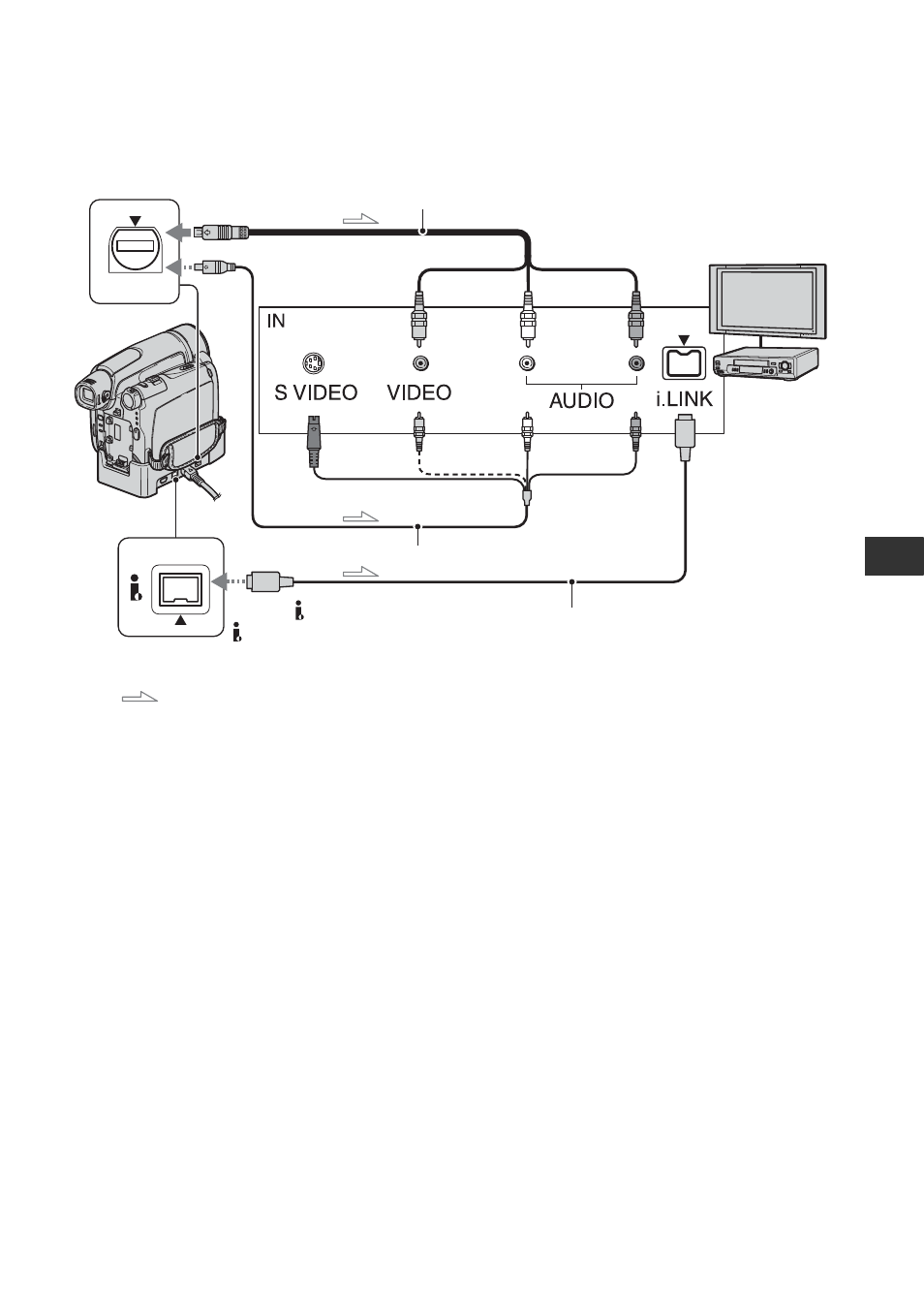

A Соединительный кабель A/V
(прилагается)
Для моделей DCR-HC44E/HC46E/
HC94E/HC96E:
Устройство Handycam Station и
видеокамера оснащены гнездами A/V
(стр. 93). Подключите соединительный
кабель A/V к Handycam Station или
видеокамере, в зависимости от схемы
подключения.
B Соединительный кабель A/V со
штекером S VIDEO
(приобретается отдельно)
При подсоединении к другому
устройству с помощью гнезда S VIDEO
и при использовании соединительного
кабеля A/V с кабелем S VIDEO
изображение может быть
воспроизведено более достоверно, чем
с помощью прилагаемого
соединительного кабеля A/V.
Подсоедините красный и белый
штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V (приобретается
дополнительно). В этом случае не
нужно подключать желтый штекер
(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен
только кабель S VIDEO.
C Кабель i.LINK (приобретается
отдельно)
Используйте кабель i.LINK для
подсоединения видеокамеры к другим
устройствам, оснащенным разъемом
i.LINK. Видео- и аудиосигналы
передаются в цифровом виде, что
обеспечивает высокое качество
изображения и звука. Следует помнить,
что невозможно вывести изображение
и звук отдельно друг от друга.
A/V
DV 2
1
3
Гнездо A/V или A/V OUT
(белый) (красный)
: прохождение сигнала
К гнезду S VIDEO
К гнезду
i.LINK
Чтобы интерфейс DV или
DV OUT (i.LINK)
Видеомаг-
нитофон/
DVD-
устройство
и т.д.
Гнезда AUDIO/
VIDEO
DCR-HC44E/HC46E/HC94E/HC96E:
(желтый)
Продолжение ,
