Страница 7
Данные бойлеров
| 7
RU
6 720 641 156 (2009/09)
Мощность расхода бойлера горячей воды:
• Указанная в технических данных максимальная
мощность расхода определена при температуре
подачи отопления в 90
°C, 45 °C санитарной воды в
местах забора, 10
°C подачи холодной воды и
максимальной мощности нагрева бойлера
(мощность котла должна быть не меньше, чем
мощность нагревательной поверхности бойлера.
• При уменьшении указанного расхода отопительной
воды, мощности нагрева бойлера или температуры
подачи котла соответственно снижается мощность
бойлера в режиме расхода, а также мощность (N
L
).

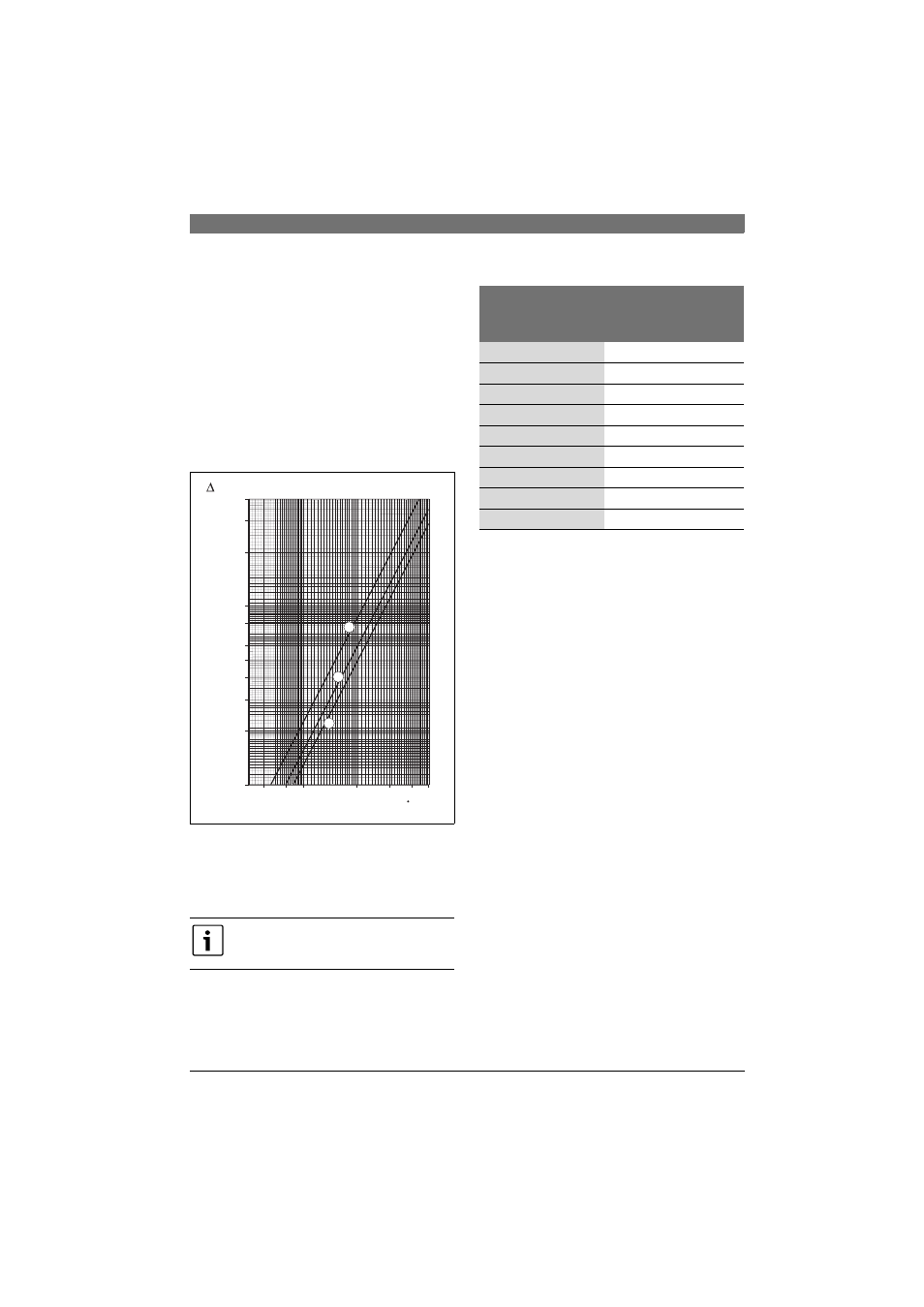

Потери давления в теплообменнике, бар
Рис 4
1
SK 300-3 ZB
2
SK 400-3 ZB
3
SK 300-3 ZB
Δp
Потери давления
V
Расхzpод отопительной воды
Сопротивление датчика температуры бойлера (NTC)
На диаграмме потери давления в сети
трубопроводов не принимаются во
внимание.
5,0
4,0
3,0
2,0
1,0
0,8
0,6
(m /h)
3
0,01
0,02
0,03
0,04
0,05
0,06
0,08
0,1
0,2
0,3
0,4
p (bar)
V
6 720 615 223-03.1O
1
2
3
.
Температура воды в
баке
Сопротивление датчика
°C
Ω
20
14772
26
11500
32
9043
38
7174
44
5730
50
4608
56
3723
62
3032
68
2488
Таб. 4
