Страница 12: Электрические соединения, 1 подключение к котлу 3.7.2 подключение к модулю
12 | Установка бойлера
RU
6 720 641 156 (2009/09)

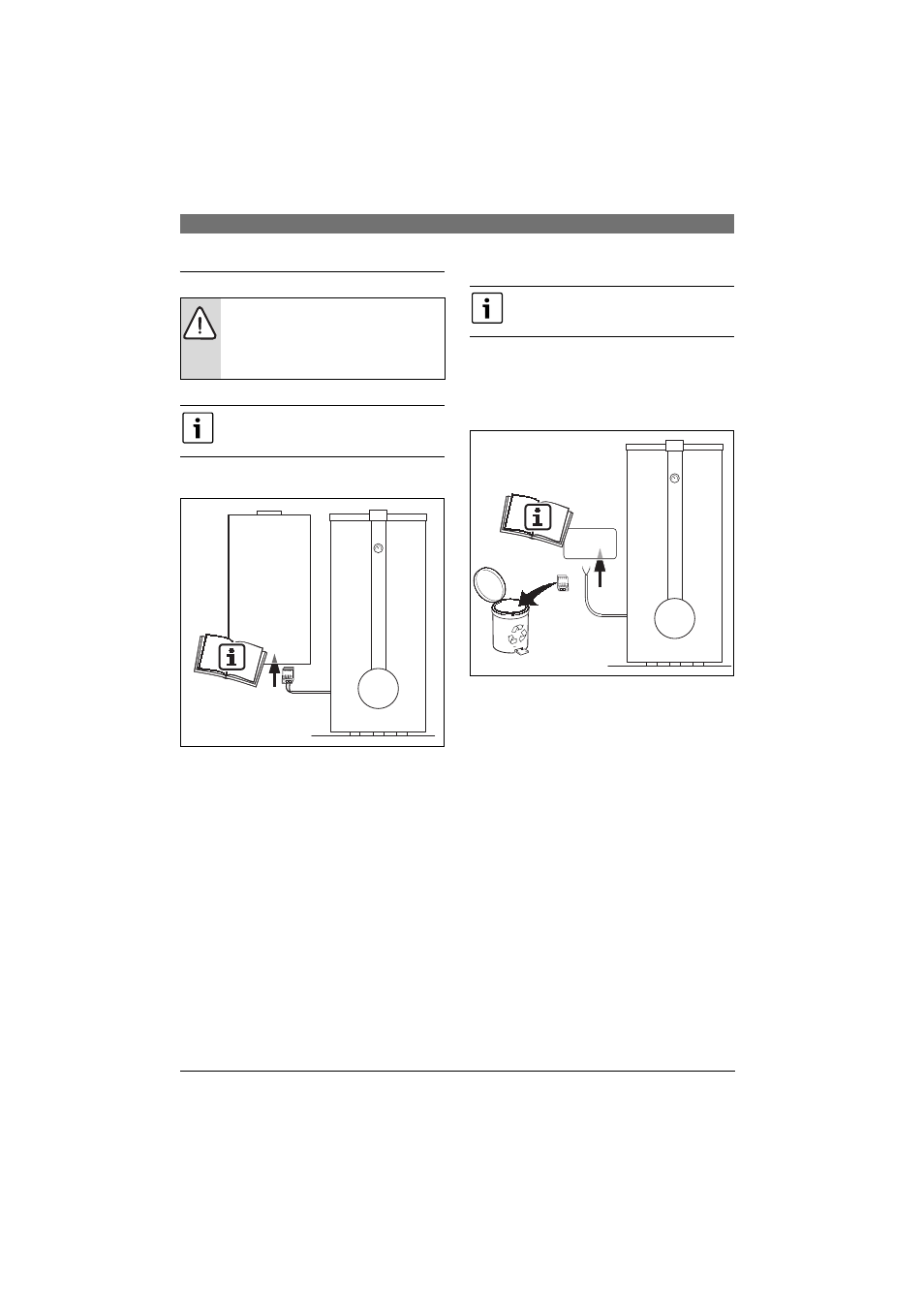

3.7
Электрические соединения
3.7.1
Подключение к котлу.
B Подсоединить штекер температурного датчика
бойлера к бойлеру.
Рис 8
3.7.2
Подключение к модулю
Если бойлер установлен в отопительной системе за
гидравлической стрелкой:
B Отсоедините штекер датчика температуры бойлера.
B Подключите датчик температуры бойлера к модулю
(например, к модулю HSM или IPM).
Рис 9
ОПАСНО: Удар электрическим током!
B Перед осуществлением электрических
соединений необходимо прервать
электроснабжение (230 В перем. тока)
системы отопления.
Подробное описание электрического
подключения см. в Инструкции по монтажу
бойлера.
6 720 615 223-04.1O
Подробное описание подключения
электропитания см. в инструкции по
монтажу модуля.
Modul
6 720 615 223-05.1O
