ПРЕДУПРЕЖДЕНИЕ
Извлеките ключ
зажигания и отсоедините
отритцательный терминал
· аккумулятора во
избежание короткого
замыкания.

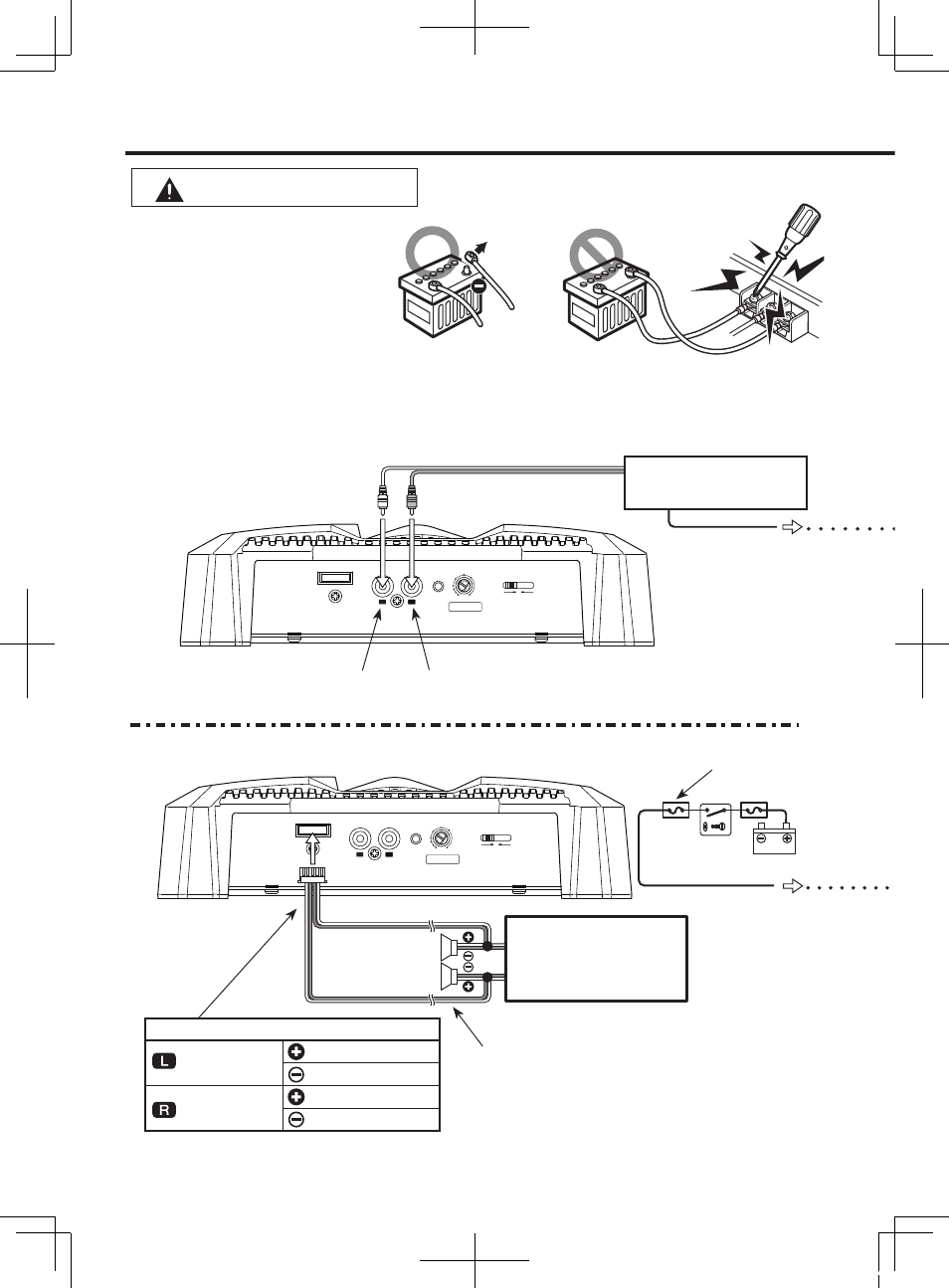

Подключение
LINE IN
SPEAKER LEVEL INPUT
LINE IN
SPEAKER LEVEL INPUT
0.5
R
INPUT
SENSITIVITY[V]
0.2
[MAX]
[MIN]
5
L
FILTER
OFF
LPF
0.3
1
4
3
2
0.5
R
INPUT
SENSITIVITY[V]
0.2
[MAX]
[MIN]
5
L
FILTER
OFF
LPF
0.3
1
4
3
2
ЦЕНТРАЛЬНОЕ
УСТРОЙСТВО
(CD-ресивер, др.)
7 Подключение кабеля RCA или входа высокого уровня колонок
Штатное автомобильное
стереоустройство (не
головное устройство с
линейным выходом, др.)
ACC
Блок
предохранителей
автомобиля
Белый
Белый/Черный
Серый
Серый/Черный
Левый
Правый
Цвет кабеля коннектора
(Подключения кабеля RCA)
(Подключения входа уровня колонок)
Кабель входа высокого уровня колонок
Левый вход
Правый вход
Кабель RCA*
Провод управления
питанием*
(Синий/Белый)
Аккумулятор
