Русский

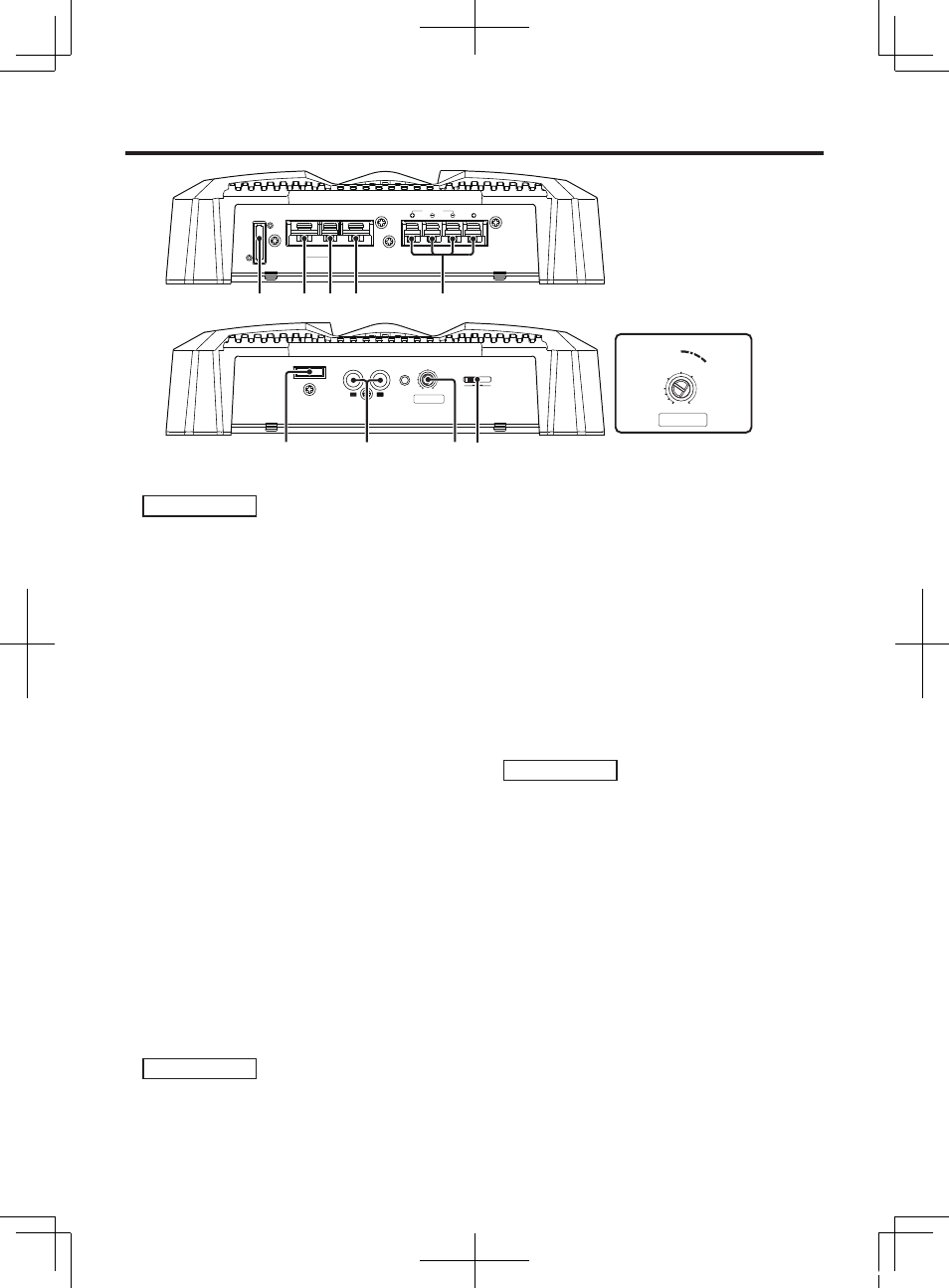

Органы управления / Индикаторы
(W)
30 40
20
10
0.5
R
LINE IN
INPUT
SENSITIVITY[V]
0.2 [MAX] [MIN] 5
SPEAKER LEVEL INPUT
L
FILTER
OFF LPF
0.3 1
4
3
2
FUSE [25A]
SPEAKER OUTPUT
P.CON RIGHT LEFT
BRIDGED GND
POWER IN
BATT.
0.5
INPUT
SENSITIVITY[V]
0.2 [MAX] [MIN] 5
0.3 1
4
3
2






1 Терминалы входа уровня колонок
ПРИМЕЧАНИЕ
• Подлинное автомобильное стереоустройство
должно обладать максимальной выходной
мощностью, не превышающей 40 Ватт.
• Не подключайте провода выхода на колонки
от усилителя мощности (опциональный) к
терминалам входа уровня колонок данного
аппарата, так как это может вызвать сбои или
поломку.
• Не подключайте кабели и провода
одновременно к входным гнездам кабеля RCA
и терминалам входа уровня колонок, так как
это может вызвать сбои или поломку.
• Подключите провод управления питанием
к источнику питания, который может
включаться/отключаться ключом зажигания
(линия ACC). При использовании данного
подключения может генерироваться ударный
шум при включении/отключении подлинного
автомобильного стереоустройства.
2 Терминал LINE IN
3 Регулятор ВХОДНОЙ
ЧУВСТВИТЕЛЬНОСТИ
Установите данный регулятор в соответствии
с предварительным выходным уровнем
центрального устройства, подключенного
к данному аппарату, или в соответствии с
максимальной выходной мощностью головного
автомобильного стереоустройства.
В качестве руководства используйте диаграмму
справа.
ПРИМЕЧАНИЕ
По предварительному выходному уровню или
максимальной выходной мощности, смотрите
<Технические характеристики> в инструкции
по эксплуатации центрального устройства.
4 Переключатель FILTER
Данный переключатель позволяет фильтровать
выходные сигналы колонок.
• Позиция OFF:
Выводится исходное звучание без фильтрации.
• Позиция LPF (Low Pass Filter):
Выводятся только частоты с частотой 80 Гц
или ниже.
(Частоты с частотой выше 80 Гц срезаются.)
Выход колонки автоматически переключается
на монофонический (L+R).
5 Предохранитель (5 A)
6 Терминал аккумулятора
7 Терминал управления питанием
Включает/отключает аппарат.
ПРИМЕЧАНИЕ
Управляет питанием аппарата. Обязательно
подключите его со всеми системами.
8 Терминал заземления
9 Выходные терминалы колонок
• Стереофонические подключения:
Для использования аппарата в качестве
стереофонического усилителя нужно
использовать стереофонические
подключения.
Подключаемые колонки должны иметь
импеданс 2Ω или выше. При подключении
нескольких колонок, убедитесь, что общий
импеданс составляет 2Ω или выше для
каждого канала.
• Подключения с использованием
соединения мостом:
Для использования аппарата в качестве
монофонического усилителя с высокой
выходной мощностью нужно использовать
подключения с использованием соединения
