Для регулировки натяжения ременной передачи ослабьте 4 винта крепления двигателя
и винт фиксации положения двигателя, после чего сдвиньте двигатель вперед или
назад до достижения рекомендованного прогиба ременной передачи.
ПРИМЕЧАНИЕ:
После завершения регулировки натяжения проверьте с помощью линейки, чтобы
наружная кромка ведущего шкива находилась в одной плоскости с наружной кромкой
ведомого шкива.
7. Регулировка натяжения ременной передачи
Отрегулируйте свободный ход рычага сцепления (стр. 31).

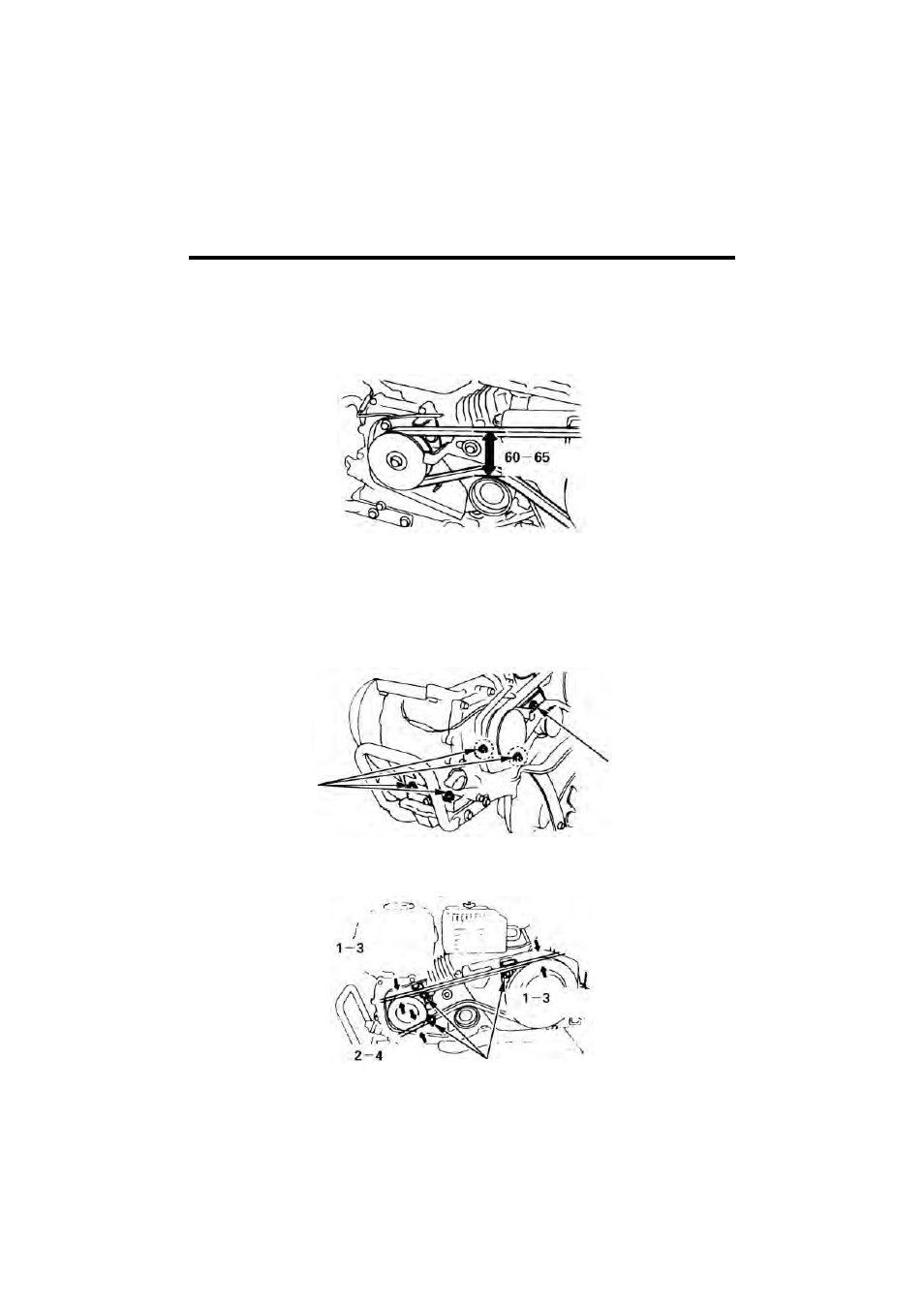

Стандартная стрела прогиба приводного ремня на шкиве натяжного устройства при
включенном сцеплении (рычаг сцепления нажат) равно: 60 65 мм
ММ
ВИНТ
ФИКСАЦИИ
ПОЛОЖЕНИЯ
ДВИГАТЕЛЯ
ВИНТЫ КРЕПЛЕНИЯ
ДВИГАТЕЛЯ
Ослабьте винты крепления ограничителей ременной передачи.
Отрегулируйте зазор между ограничителем ременной передачи и ремнем при нажатом
рычаге сцепления, как это показано на рисунке.
ОГРАНИЧИТЕЛИ РЕМЕННОЙ
ПЕРЕДАЧИ
ММ
ММ
ММ
