3. Регулировка глубины культивации
1. Установите кронштейн опорной штанги в опору кронштейна и закрепите его в опоре
пальцем кронштейна. Регулировка глубины культивации выполняется следующим
образом: Тип DE: Извлеките палец кронштейна и шплинт, ослабьте винт крепления
опорной штанги А и переместите штангу вверх или вниз в желаемое положение. Типы
FE и GE: Извлеките палец кронштейна и шплинт, ослабьте винты крепления опорных
штанг А и B и переместите штанги вверх или вниз в желаемое положение.

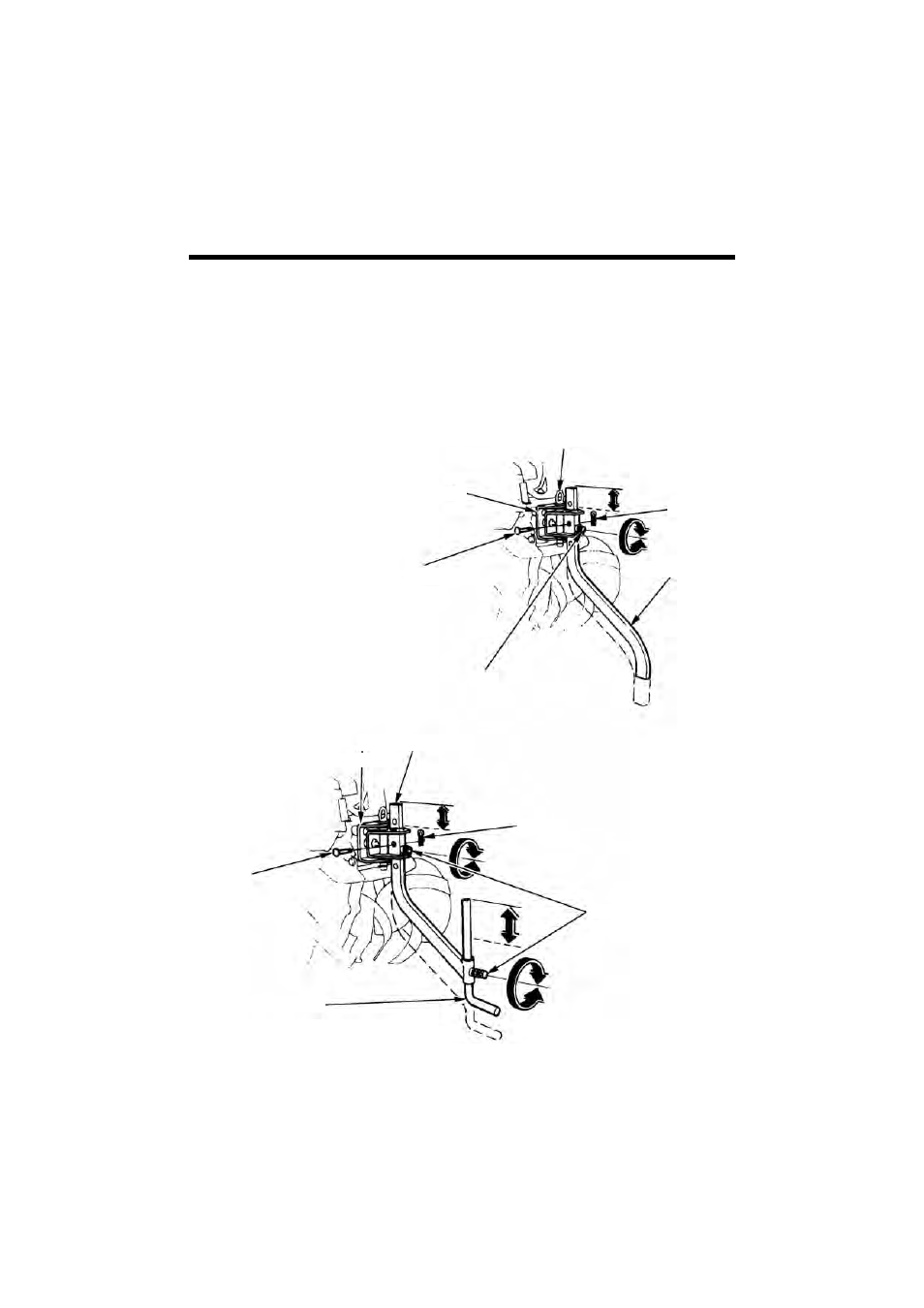

ОПОРА КРОНШТЕЙНА
ПАЛЕЦ КРОНШТЕЙНА
ШПЛИНТ
ОПОРНАЯ ШТАНГА А
(Тип DE)
ВИНТ
ПАЛЕЦ
ОПОРА КРОНШТЕЙНА
ОПОРНАЯ ШТАНГА А
ШПЛИНТ
ВИНТЫ
(Типы FE, GE)
ОПОРНАЯ ШТАНГА B
ПАЛЕЦ
