МАКСИМАЛЬНЫЙ ОБЪЕМ ВОДЫ
Максимальный объем воды в системе при использовании насосно-накопительного модуля
Прежде, чем приступать к заполнению гидравлической системы, целесообразно проанализировать схему установки,
обращая особое внимание на разницу высотных отметок между насосным модулем и потребителями. В приведенной ниже
таблице указано максимальное количество воды в литрах в гидравлической системе, которое может быть использовано
с серийно поставляемым расширительным баком, а также давление, которое должно быть создано в расширительном
баке. Давление в баке регулируется в зависимости от наибольшего положительного перепада высоты потребителя.
Максимальная величина предварительного давления бака - 600 кПа. При положительном H свыше 12,25 м величина
предварительного давления расширительного бака в кПа рассчитывается по следующей формуле:
:
Предварительное давление расширительного бака = [H/10.2+0.3]x100 = [кПа]
Примечание: В варианте “А” следует проверить, может ли потребитель в самой нижней точке выдержать совокупное
давление.
Таб. 1
Модель
350-385-430-470-515-570-630
Вместимость расширительного бака (л)
24
Тепловое расширение воды (10-40°C) (IR)
0.0074
Тепловое расширение воды (10-60°C) (IP)
0.0167
Н (м)
Давление
расширительного
бака (кПа)
Совокупная вместимость гидравлической
системы (л)
IR
IP
Вариант A
H<0
150 (стандарт)
2085
921
0<H< 12.25
150 (стандарт)
2085
921
15
177
1960
878
Вариант B
20
226
1732
768
25
275
1505
667
30
324
1279
566
ВНИМАНИЕ: Если в чиллере используется гликоль, фактическую вместимость системы рассчитывать с применением
соответствующих корректирующих коэффициентов, приведенных в таблице ниже.
Корректирующие коэффициенты для расчета совокупной вместимости системы при использовании гликоля
% гликоля
0%
10%
20%
30%
40%
охлаждение
1.000
0.738
0.693
0.652
0.615
отопление
1.000
0.855
0.811
0.769
0.731

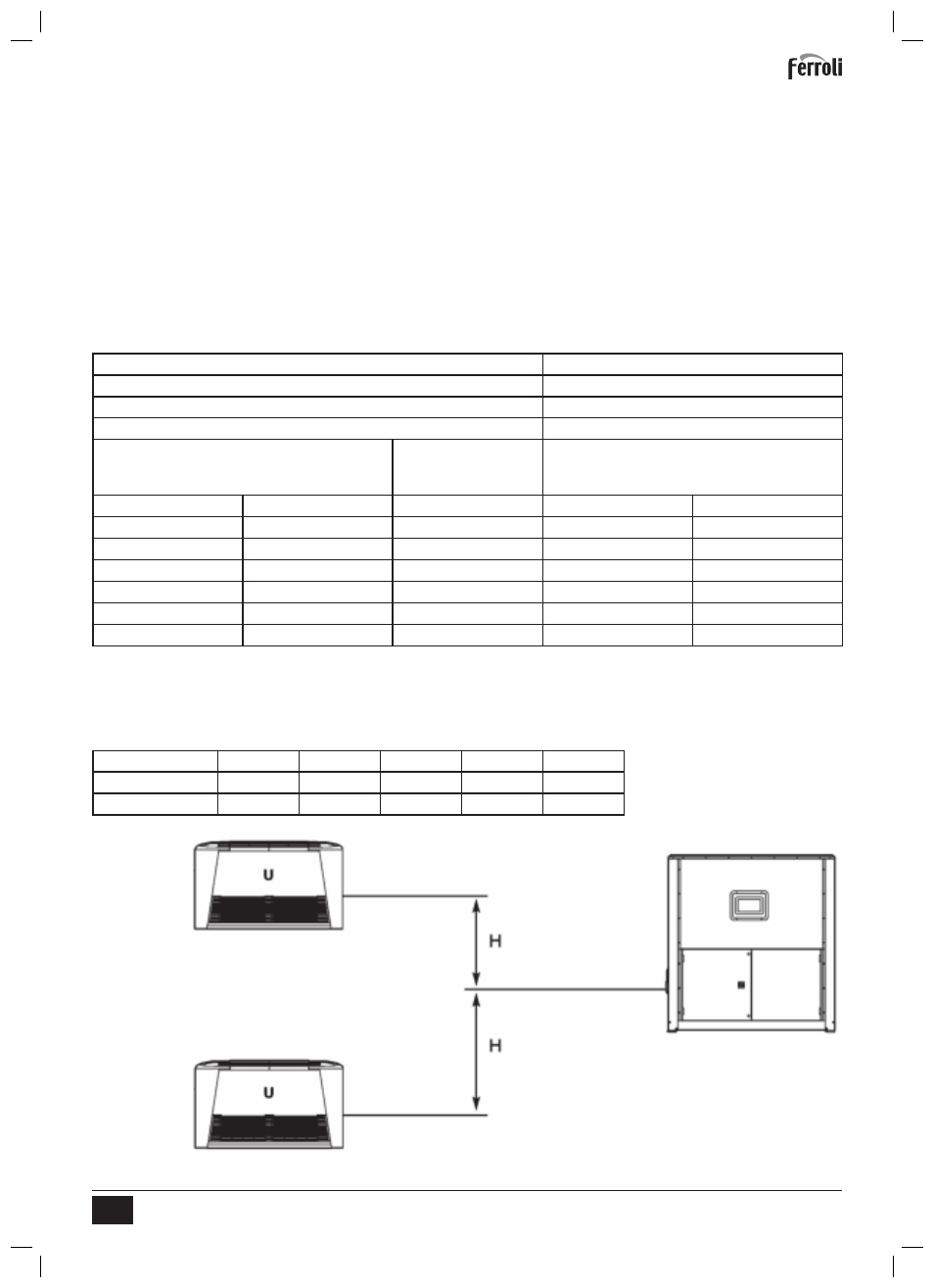

ВАРИАНТ “B”
U= Потребитель
ВАРИАНТ “A”
