ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

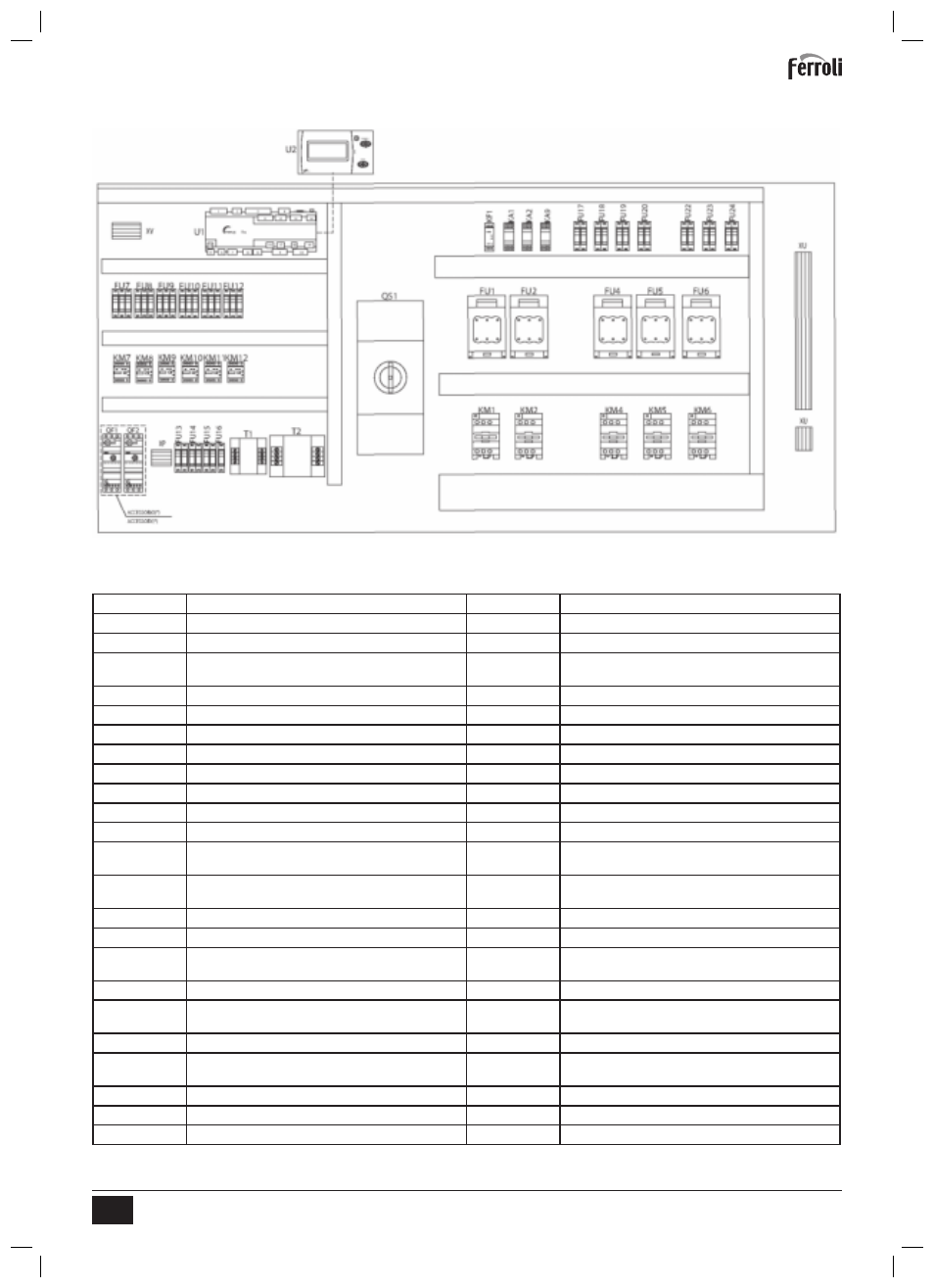

ЧИЛЛЕР С 5 КОМПРЕССОРАМИ, МОД. 350.5 VB AB
ПРИМЕЧАНИЕ: Чертеж электрощита, отражающий его фактическую комплектацию, поставляется вместе с чиллером.
ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
FU1
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 1a
KA1
РЕЛЕ ТЭНа ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ
FU2
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 1b
KA2
РЕЛЕ ТЭНа ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ
FU4
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 2a
KA9
РЕЛЕ ЦЕПЕЙ УПРАВЛЕНИЯ НАСОСА - ЗАЩИТЫ ОТ
ЗАМЕРЗАНИЯ
FU5
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 2b
KF1
УСТРОЙСТВО КОНТРОЛЯ ФАЗНОСТИ
FU6
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ КОМПРЕССОРА 2с
KM1
ПУСКАТЕЛЬ КОМПРЕССОРА 1a
FU7
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРА 1a
KM2
ПУСКАТЕЛЬ КОМПРЕССОРА 1b
FU8
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРА 1b-1c
KM4
ПУСКАТЕЛЬ КОМПРЕССОРА 2a
FU9
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРА 1d-1e
KM5
ПУСКАТЕЛЬ КОМПРЕССОРА 2b
FU10
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРА 1a
KM6
ПУСКАТЕЛЬ КОМПРЕССОРА 2c
FU11
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРА 2b-2c
KM7
ПУСКАТЕЛЬ ВЕНТИЛЯТОРА 1а
FU12
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЕНТИЛЯТОРОВ 2d-2e
KM8
ПУСКАТЕЛЬ ВЕНТИЛЯТОРА 1b - 1c
FU13
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТРАНСФОРМАТОРА
ЦЕПЕЙ УПРАВЛЕНИЯ Т1
KM9
ПУСКАТЕЛЬ ВЕНТИЛЯТОРА 1d-1e
FU14
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТРАНСФОРМАТОРА
ЦЕПЕЙ УПРАВЛЕНИЯ Т2
KM10
ПУСКАТЕЛЬ ВЕНТИЛЯТОРА 2a
FU15
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ПЛАТЫ УПРАВЛЕНИЯ XT
KM11
ПУСКАТЕЛЬ ВЕНТИЛЯТОРА 2b-2c
FU16
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ УПРАВЛЕНИЯ
230 В
KM12
ПУСКАТЕЛЬ ВЕНТИЛЯТОРА 2d-2e
FU17
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ТЭНа БАКА
QF1
ЗАЩИТА ВОДЯНОГО НАСОСА 1
FU18
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ТЭНа ЗАЩИТЫ ОТ
ЗАМЕРЗАНИЯ
QF2
ЗАЩИТА ВОДЯНОГО НАСОСА 2
FU19
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТЭНа В КАРТЕРЕ 1a
QS1
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
FU20
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТЭНа В КАРТЕРЕ 1b
R7
ТЭН ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ НАКОПИТЕЛЬНОГО
БАКА
FU22
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТЭНа В КАРТЕРЕ 2a
T1
ТРАНСФОРМАТОР ПИТАНИЯ EXTM
FU23
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТЭНа В КАРТЕРЕ 2b
T2
ТРАНСФОРМАТОР ЦЕПЕЙ УПРАВЛЕНИЯ
FU24
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТЭНа В КАРТЕРЕ 2c
