Сервисное обслуживание
Проверка предохранительного клапана
В большинстве случаев повреждение внутренней емкости
водонагревателя связано с плохим функционированием
предохранительного клапана. Помимо проверки клапана
при монтаже необходимо время от времени проводить кон
трольные проверки его работоспособности. Из исправно
функционирующего клапана вскоре после включения на
грева должна начать капать (но не течь) вода. Давление,
при котором срабатывает клапан, можно проверить с помо
щью манометра, монтируемого при установке клапана. Для
того, чтобы клапан не зарос накипью, время от времени не
надолго взводите пружину (активируйте сбросной клапан).
Очистка от накипи
Очистку от накипи нагревательной емкости и нагреватель
ного элемента следует производить, в зависимости от жест
кости воды, каждые 6 12 месяцев. Для этого необходимо
слить воду и демонтировать нижний фланец. Ни в коем
случае не используйте кислоты и другие агрессивные ве
щества, а также механические способы очистки. Перед
монтажом фланца обратно, скорее всего, потребуется также
очистить или заменить уплотнительную прокладку.
Замена защитного анода
Анод выполняет дополнительную функцию защиты от кор
розии. Мы рекомендуем через 2 года после начала эксплуа
тации прибора вызвать специалиста для проверки состоя
ния анода. Перед проверкой анода необходимо отключить
водонагреватель от электричества и слить из него часть во
ды ниже уровня установки анода. Снять крышку, теплоизо
лирующую прокладку и вывинтить анод. Анод необходимо
заменить на новый, если его размер уменьшился более, чем
на 70%. При монтаже следите за хорошим электросоедине
нием между анодом и корпусом емкости, иначе не получит
ся защитного эффекта.
Установка анода с внешним питанием (для бойлеров
US 802 1002 Uni)
Демонтировать магниевый анод. Смонтировать на его место
рабочий электрод при помощи переходника. Закрепить
блок питания на корпусе водонагревателя или на стене.
Подключить анод к электросети и произвести ввод водона
гревателя в эксплуатацию. Не допускается отключение
электропитания от анода CORREX, когда водонагреватель
заполнен водой, даже если не происходит нагрева.
Замена нагревательного элемента
Отключите электропитание, слейте воду из водонагревате
ля через подающую трубу. Снимите декоративную крышку
фланцевого нагревательного элемента, отсоедините элект
ропровода и штекерные соединения, выньте термодатчик
из защитной трубки и открутите винты М 12 на фланце.
При замене ТЭНа на муфте вывинтить нагревательный эле
мент. Сборка производится в обратном порядке, при этом
необходимо заменить уплотнения. Максимальный динамо
метрический момент: нагревательный элемент–2 3 Нм,
винты на фланце–22 Нм.
Защитный температурный ограничитель
Защитный температурный ограничитель в электроТЭНах
срабатывает, отключая подачу электроэнергии к
водонагревателю в случае, если температура воды в нем
достигла 110°С (это может произойти, например, при
выходе из строя терморегулятора). Повторный ввод в
эксплуатацию возможен только после устранения причины
неисправности специалистом. Гарантийное обслуживание и ремонт
В случае возникновения неисправности обращайтесь в
специализированную сервисную службу. При этом назы
вайте модель и артикул прибора, это поможет сэкономить
время. Подсоединение к водопроводу
Универсальный напольный водонагреватель закрытого типа
(напорный) предназначен для подключения к водопровод
ной сети с максимальным давлением 6 бар (US 802...1002
Uni) / 10 бар (US 1502...5002 Uni).При монтаже руководст
вуйтесь нормативными документами и предписаниями мес
тных предприятий водоснабжения. Там же можно получить
информацию о жесткости воды и давлении в водопровод
ной сети. Все работы по подключению должны произво
диться специалистами авторизованных служб.
Штуцеры подсоеди
нения холодной и
горячей воды, а
также линии цирку
ляции находятся в
задней части водо
нагревателя.
При прокладке тру
бопроводов очень
важно правильно
выбрать материал, из
которого изготов
лены трубы, во избе
жании локальной
коррозии из за по
падания чужеродных
элементов (см. рис.
слева).

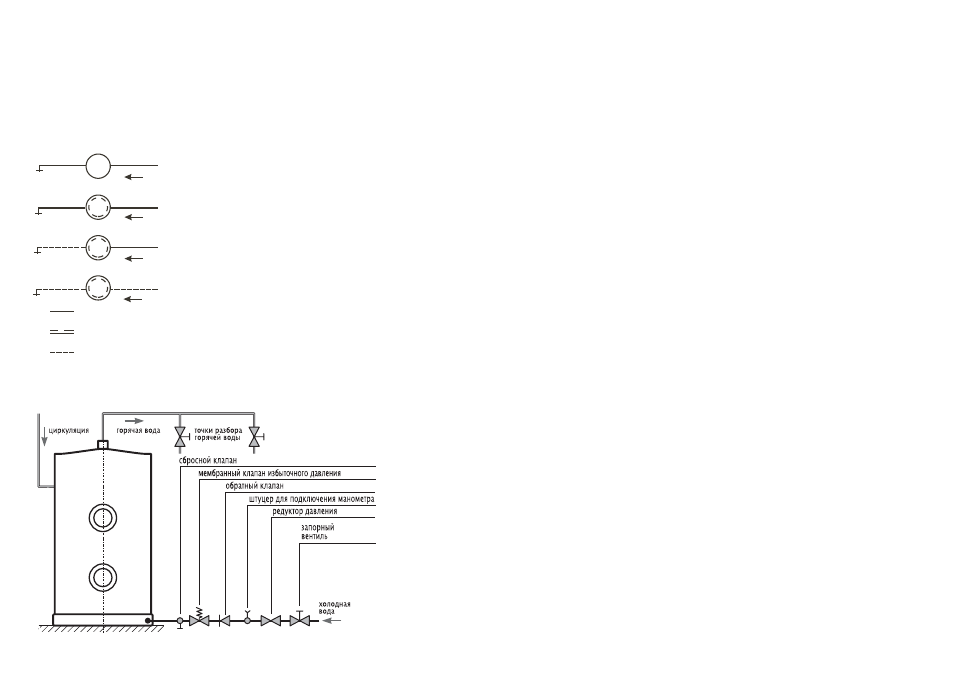

При монтаже очень важно строго соблюдать последова
тельность монтажа необходимой предохранительной арма
туры (см. рис. внизу). На трубопровод холодной воды, не
посредственно перед водонагревателем, обязательно необ
ходимо смонтировать предохранительный клапан, срабаты
вающий при давлении 6 бар. Мы рекомендуем устанавли
вать мембранный предохранительный клапан, оснащенный
пружиной. Между клапаном и водонагревателем не допус
кается располагать никакую запорную арматуру. Предохра
нительный клапан предназначен для сброса излишков во
ды (ок.3% от объема водонагревателя), образующихся при
ее расширении во время нагрева. Для отвода сбрасывае
мой воды необходимо дополнительно использовать соот
ветствующий по размерам шланг или воронку.
Внимание! Несрабатывание предохранительного клапана
(например, вследствие его неисправности или неправиль
ного монтажа) может привести к разрушению водонагре
вательной емкости.
Если давление в водопроводной сети превышает 6/10 бар,
либо возможны большие резкие скачки давления (гидро
удары), то перед водонагревателем необходимо также смо
нтировать редуктор давления. Используйте только те ре
дукторы, где максимальное заявленное соотношение между
давлением на входе и на выходе не превышает 2,5:1.
Обратный клапан служит для предотвращения поступления
нагретой воды из водонагревателя обратно в подающий
трубопровод холодной воды.
Для слива воды из водонагревателя на подающем трубо
проводе после обратного клапана рекомендуется смонти
ровать сливной вентиль.
Для облегчения монтажа можно использовать отвечающую
необходимым требованиям группу безопасности, включаю
щую предохранительный клапан, обратный клапан, редук
тор давления и запорный вентиль.
При необходимости к водонагревателю можно подключить
также дополнительную линию рециркуляции. В этом слу
чае рекомендуется также установить термостат либо тай
мер работы циркуляционного насоса.
Оцинкованная сталь
Двойное эмалевое
покрытие
Медь
Трубопровод
холодной воды Трубопровод
горячей воды
Водонагреватель
