Теплообменник для установки на фланцевое отверстие
Электрический ТЭН для установки на муфту
Тип UWT 240/18 UWT 240/23 UWT 240/36 UWT 240/45
Артикул 221 005 221 006 221 007 221 008
Диаметр фланца мм 240 240 240 240
Присоединение к системе отопления R” 3/4 3/4 1 1
Рабочая поверхность теплообменника м 2 1,8 2,3 3,6 4,5
Мощность*** кВт 28,5 37 66 67
Максимальный диаметр мм 170 170 170 170
Глубина установки мм 450 530 650 790
Межосевое расстояние мм 100 100 100 100
Макс.рабочая темп./давл. °С/бар 95 / 10
Комплектация уплотнение, монтажные принадлежности
*** При протоке через теплообменник 1200 л/ч, температуре подающей линии 80°C, температуре нагрева воды в
водонагревателе от 10 до 45 °C. Другие характеристики мощностей и протока при разных значениях температуры, а также
потери давления см. в инструкции к теплообменникам UWT
Тип UFR 2 UFR 3 UFR 4 UFR 5 UFR 6 UFR 8 UFR 9
Артикул 322 012 322 010 322 013 322 014 322 011 322 015 322 016
Подсоединение R” 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2
Мощность кВт 2 3 3,75 4,5 6 7,5 9
Напряжение питания В ~230 1N / ~400 3N ~400 3N
Глубина установки мм 430 430 430 430 630 630 800
Макс.рабочая темп./давл. °С/бар 95 / 10
Выбор температуры °С 15–85
Комплектация бесступенч.терморегул., защ.температ.огранич., уплотнение, монтаж.принадлежности
Общее
Соблюдайте все рекомендации данной инструкции, иначе
мы снимаем с себя ответственность за возможные повреж
дения / неисправности.
При значительных повреждениях подключать и монтиро
вать прибор нельзя. Обращайтесь к поставщику.
Эксплуатация прибора должна осуществляться только в
соответствии с инструкцией. Инструкция является собст
венностью владельца прибора и должна при необходимос
ти предъявляться специалисту монтажнику.
Внимание! Монтаж, электроподключение и ремонт прибо
ра должны осуществляться с соблюдением всех предписа
ний и только подготовленным специалистом авторизован
ной сервисной службы. Неквалифицированное подключе
ние и ремонт могут представлять опасность для пользова
теля. Адреса авторизованных сервисных центров см. посл.
стр.
Следите, чтобы для ремонта использовались оригиналь
ные запчасти производителя.

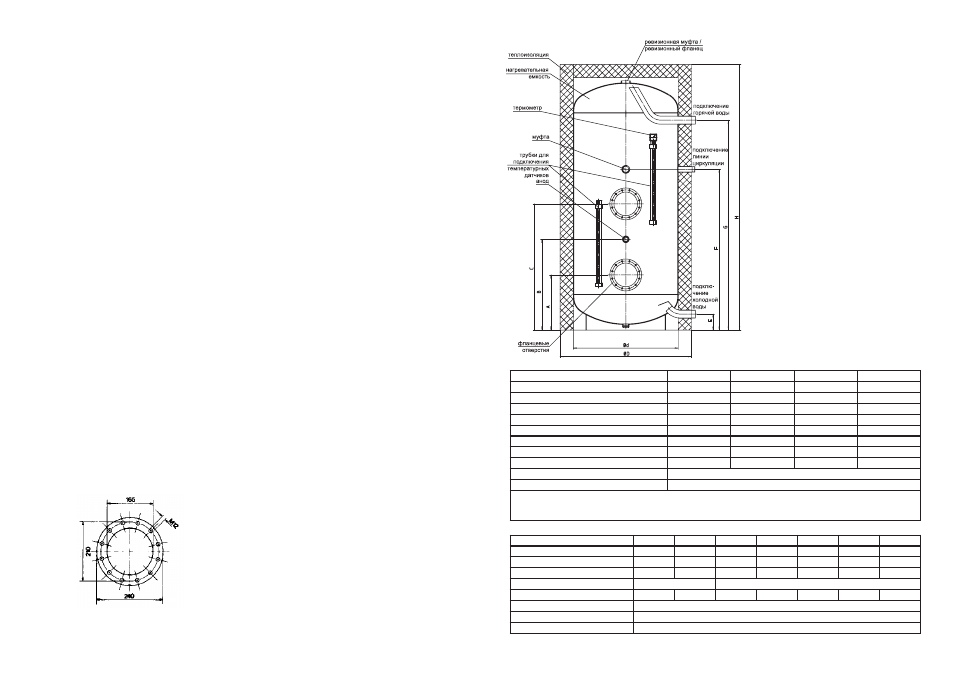

Описание
Универсальный напольный водонагреватель предоставляет
огромные возможности по комбинированию водонагрева
тельной емкости (от 800 до 5000 л) и различных систем на
грева (пластинчатый теплообменник, электрический нагре
вательный элемент). Нагревательная емкость имеет два
фланцевых отверстия диаметром 240 мм / 12 отв. (см. рис.
внизу), одно из фланцевых отверстий в заводской поставке
снабжено заглушкой, а также заглушенная резьбовая муфта
1 1/2” или 2”. Внутренняя стальная емкость водонагревате
ля, в соответствии с DIN 4753, ч.3, покрыта двойным слоем
эмали, которая, в комбинации со встроенным защитным
анодом (магниевым или CORREX с внешним питанием) соз
дает надежную защиту от коррозии. Высококачественная
съемная теплоизоляция из полиуретана для удобства мон
тажа оснащена моющимся кожухом на молнии.
Транспортировка
Транспортировка водонагревателя должна производиться в
обеспечивающей визуальный контроль прибора упаковке
из дерева и полиэтилена. Если в транспортном средстве
недостаточно места, допускается транспортировка без
теплоизоляции.
Место установки
Универсальный напольный водонагреватель должен быть
установлен в закрытом незамерзающем помещении на
горизонтальной поверхности. При этом желательно, чтобы
водонагреватель был установлен как можно ближе к
наиболее часто используемой водоразборной точке.
Советы по экономии электроэнергии
На терморегуляторе нагревательного элемента (принад
лежность) вы можете выставить необходимую вам темпера
туру нагрева. При небольшом потреблении воды выстав
ляйте меньшую температуру нагрева, чтобы экономить
энергию. Увеличивайте температуру нагрева только при
возникновении необходимости (приход гостей). Кроме то
го, низкая температура нагрева продлевает срок службы
уплотнений и прокладок.
При большом содержании в воде солей жесткости и аг
рессивных веществ рекомендуется снижать температуру
нагрева до макс. 65°С, чтобы свести к минимуму отложения
кальция и коррозию.
Не расходуйте горячую воду без необходимости, не остав
ляйте включенным водоразборный кран горячей воды (при
чистке зубов, бритье, мытье посуды). Чаще принимайте душ
вместо ванны. Подтекающие краны впустую расходуют го
рячую воду.
Если вы длительное время не пользуетесь горячей водой
(например, уезжаете в отпуск), ставьте терморегулятор в
положение “защита от замерзания”.
Своевременное обслуживание продлевает жизнь вашего
водонагревателя.
Указания по безопасности
Монтаж водонагревателя, первый ввод в эксплуатацию и
техобслуживание должны проводиться квалифицирован
ным специалистом в соответствии с данной инструкцией.
Водонагревателем можно пользоваться только после того,
как он был правильно установлен. Кроме того, нагреватель
должен находиться в безупречном техническом состоянии!
Водонагреватель можно вводить в эксплуатацию только
после того, как он был наполнен водой!
Ни в коем случае нельзя изменять конструкцию прибора.
Никогда не открывайте водонагреватель, пока с него не
будет снято напряжение!
Ввод в эксплуатацию
После выполнения всех монтажных работ, установки всех
нагревательных элементов, заглушек, предохранительного
клапана необходимо вначале заполнить водонагреватель
водой, и лишь после этого подключать к электросети. Вы
можете определить, что водонагреватель заполнен, когда
из крана горячей воды на водоразборной точке пойдет во
да. Перед первым вводом в эксплуатацию рекомендуется
как следует промыть водонагреватель, пропустив через не
го без подогрева некоторое количество воды. Во время на
грева проверьте правильность функционирования предо
хранительного клапана, датчиков и терморегуляторов.
Термометр
Во время водоразбора в нижнюю часть водонагревателя
поступает объем холодной воды, равный объему использо
ванной нагретой. При отсутствии догрева (например, при
включении нагревательных элементов по таймеру) термо
метр будет показывать высокую температуру, что, однако,
будет справедливо только для верхней трети водонагрева
теля.
