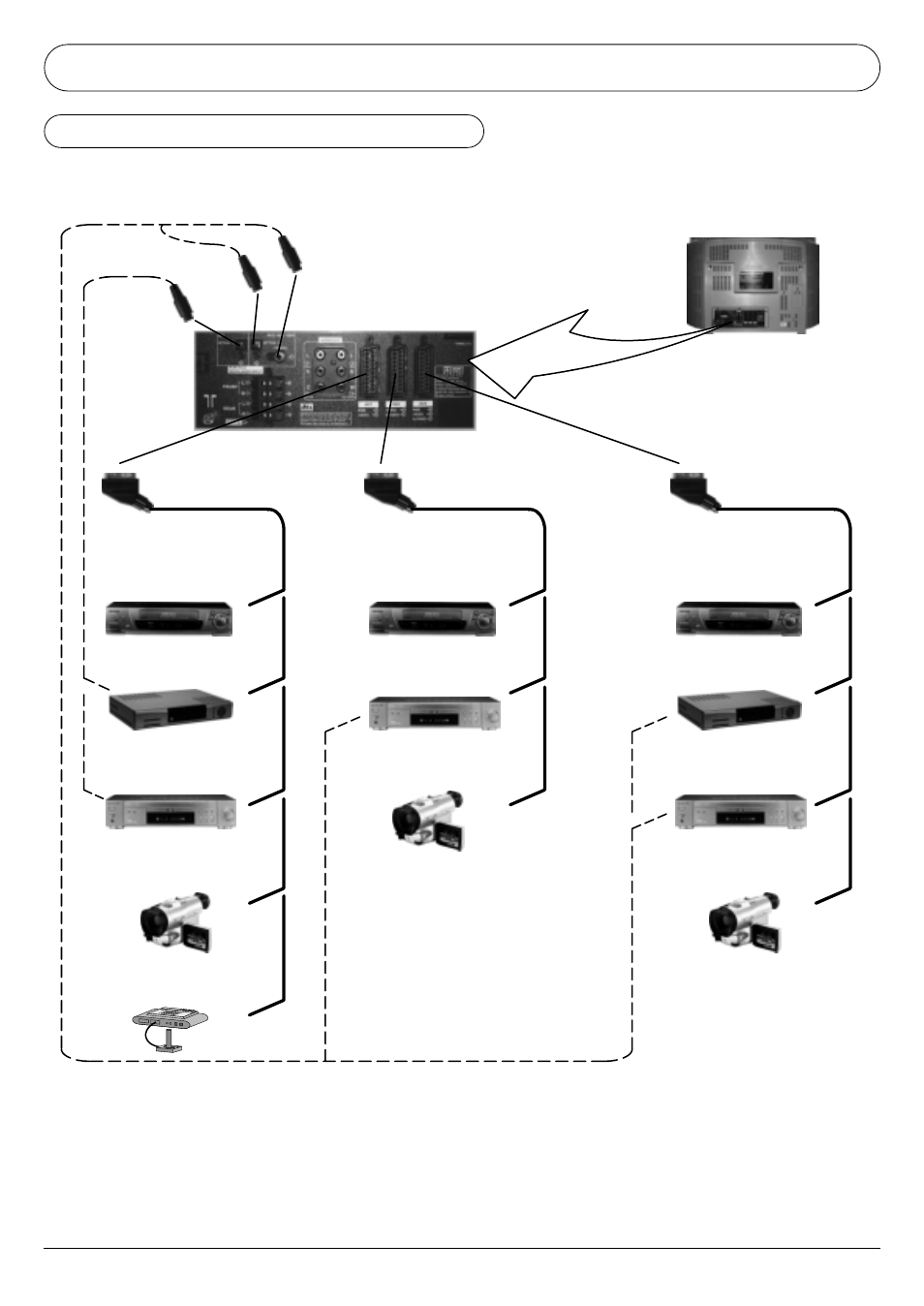

Подключение AV-компонентов
Контактные гнезда на задней панели
Дополнительное оборудование может быть подключено к задней панели телевизора через три 21-контактных разъема SCART, AV1/AV2(S)/AV4(S) и через два
гнезда для цифрового аудиосигнала (один оптический вход только для AV1 и один общий оптический/коаксиальный вход для AV2, AV3 и AV4).
Совмещенный оптический/коаксиальный
вход (AV2/AV3/AV4)
Оптическое
входное
гнездо (AV1)
Кабель для
цифрового
аудиосигнала
(оптический)
Входной/выходной сигнал
от разъема AV1 SCART
Кабель SCART
Видеомагнитофон
Спутниковый ресивер
DVD-проигрыватель
Видеокамера
Игровые приставки/компьютер (RGB)
Входной/выходной сигнал от разъема AV2
SCART Информация Q-Link Входной/выходной сигнал от
разъема AV4 SCART
Кабель SCART
Видеомагнитофон
Видеомагнитофон с разъемом S-Video
Видеомагнитофон, совместимый с Q-Link
DVD-проигрыватель
Видеокамера с разъемом S-Video
Кабель SCART
Видеомагнитофон
Видеомагнитофон
с разъемом S-Video
Спутниковый ресивер
DVD-проигрыватель
Видеокамера с разъемом S-Video
Кабель для цифрового аудиосигнала (коаксиальный или оптический)
Замечания:
• Указанное дополнительное оборудование и кабели не входят в комплект поставки этого телевизора.
• Не подключайте к данному телевизору компьютер с выходом TTL (5 В).
• 21-контактный разъем AV2 также может использоваться как выход AV-оборудования. Подробности см. на стр. 9.
• Информацию о проводах для разъема SCART см. на стр. 31.
• При подключении оптического кабеля к оптическому гнезду перед установкой штекера кабеля удалите заглушку с гнезда.
• Мы рекомендуем подключать только один входной цифровой аудиоисточник (либо коаксиальный, либо оптический) к общему оптическому/коаксиальному входу телевизора. Если
одновременно подключить и коаксиальный, и оптический входы, то коаксиальный вход будет пересиливать оптический - будет слышен звук от коаксиального входа.
