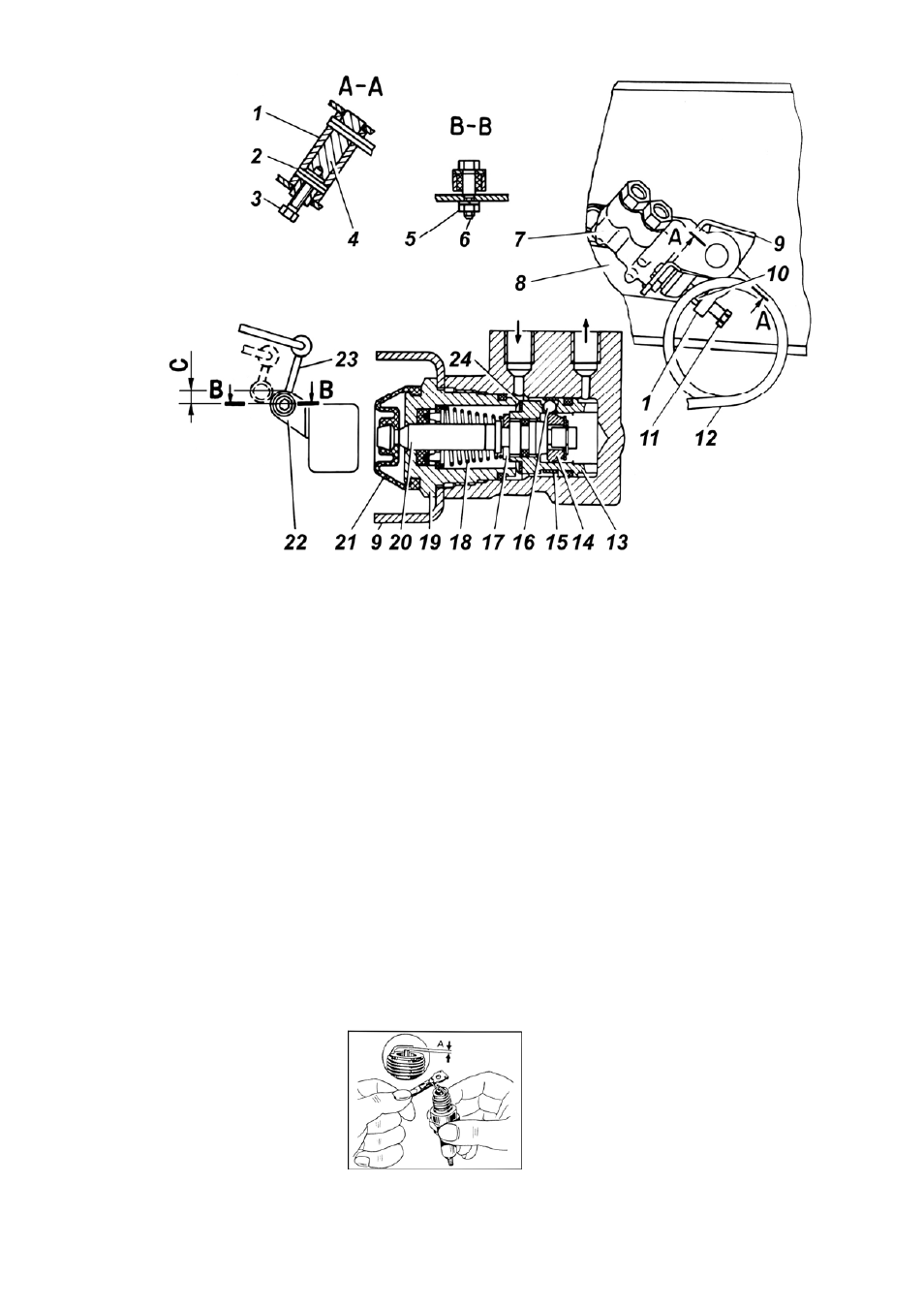

Рис. 9.8. Регулятор давления:

С=0,5±0,1

мм; 1 - нажимной рычаг; 2 - штифт; 3 - фиксирующий болт; 4 - ось нажимного ры-

чага; 5 - гайка; 6 - ось; 7 - регулятор; 8 и 9 - кронштейны регулятора; 10 - контргайка; 11 - ре-
гулировочный болт; 12 - нагрузочная пружина; 13 - гильза поршня; 14 - управляющий конус;
15 - прижимная пружина; 16 - шарик; 17 - упорная скоба; 18 - возвратная пружина; 19 - втул-
ка; 20 - поршень; 21 - защитный чехол; 22 - кронштейн моста; 23 - стойка; 24 - пружинная
шайба

9.10. Свечи зажигания

Зазор «А» (рис. 9.11) между электродами свечи – см. подраздел 4.11 «Ос-

новные данные для регулировок и контроля». Проверку величины зазора про-
изводить круглым проволочным щупом. При регулировке зазора подгибать бо-
ковой электрод.

Очистку теплового конуса изолятора от нагара производить с помощью

пескоструйного аппарата. Применение металлических предметов недопустимо.

На свечи зажигания установлены помехоподавительные наконечники. На-

личие на тепловом корпусе свечей налета красного цвета свидетельствует о не-
удовлетворительном качестве применяемого бензина.






Рис. 9.11. Проверка зазора между электродами свечи
