Блок предохранителей в приборной панели – Инструкция по эксплуатации CHEVROLET Spark 2
Страница 158
158
№ Схема
1 Топливный насос
2 Реле габаритных фонарей
3 Реле включения низкой
скорости вентилятора
4 Высокая скорость вентилятора
5 Кондиционирование воздуха
6 Реле включения высокой
скорости вентилятора
7 Реле кондиционирования
воздуха
8 ABS 2
9 Левые стояночные фонари
10 Правые стояночные фонари
11 Передние противотуманные
фары
12 Низкая скорость вентилятора
13 ABS 1
14 Реле противотуманных фар
15 Реле топливного насоса
16 Запасной предохранитель
17 Реле дальнего света фар
18 Дальний свет фар
19 Ближний свет левой фары
№ Схема
20 Ближний свет правой фары
21 Запасной предохранитель
22 Запасной предохранитель
23 Положение зажигания 2 /
стартер
24 Положение зажигания 1 / до‐
полнительное устройство
25 Аварийная световая
сигнализация
26 Звуковой сигнал
27 Реле ближнего света фар
28 Реле звукового сигнала
29 Главное реле двигателя
30 Зажигание
31 EMS 1
32 EMS 2
33 Батарея приборной панели
34 –
35 Подогрев сидений
36 Реле подогрева сидений
37 Модуль управления
двигателем
№ Схема
38 –
39 Запасной предохранитель

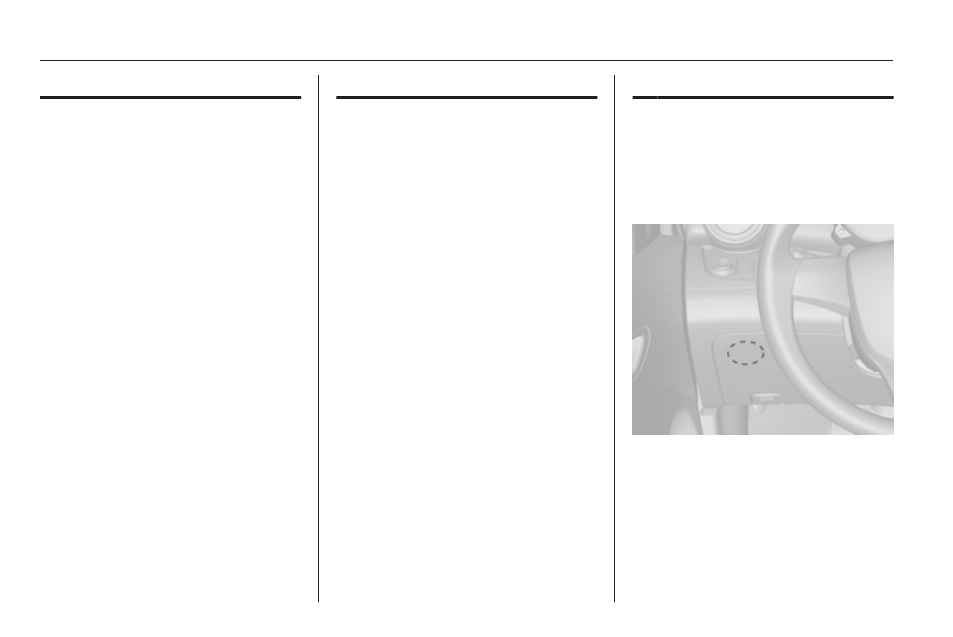

Внутренний блок предохранителей
расположен под приборной пане‐
лью на стороне водителя.
