21
Русский
COAXIAL
(DIGITAL AUDIO)
VIDEO (CVBS)
S-VIDEO (Y/C)
AUDIO
HDMI
R
L
~
MAINS
OUTPUT
OUT 2
OUT 3
OUT 1
ANTENNA-IN
TV-OUT
TO TV - I/O
EXT
1
AUX - I/O
EXT
2
AU D IO
O U T
S-V ID E O
IN
V ID E O IN
TV
VIDEO
IN
OUT
IN
AUDIO
L
AUDIO
R
VIDEO
OUT
AUDIO
L
AUDIO
R
VHF/UHF
RF IN
VHF/UHF
RF OUT
TV OUT
TV IN
RF
S-VIDEO
OUT
IN
AUDIO
R L
VIDEO
TO TV
CABLE
SATELLITE
ANTENNA

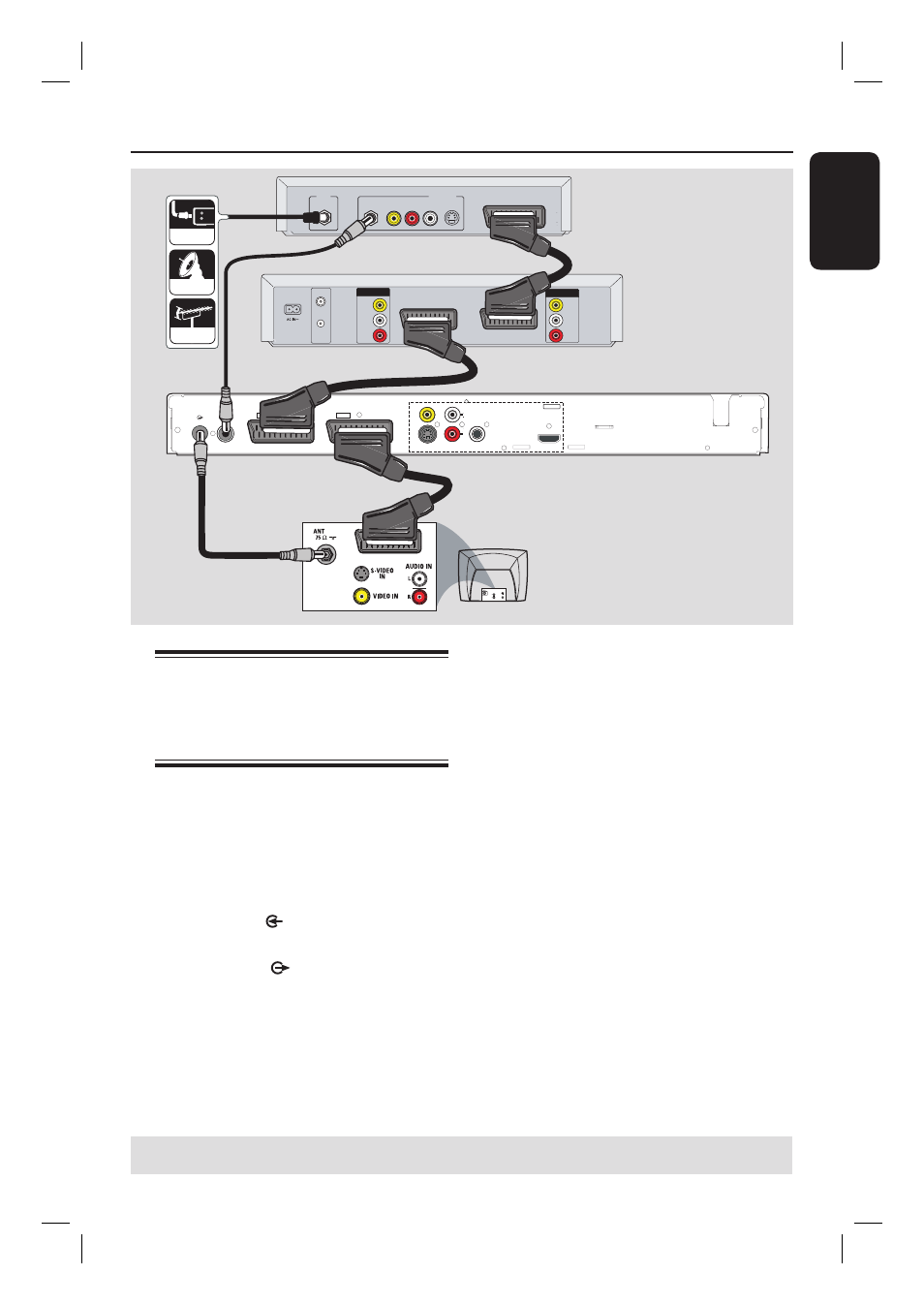

Шаг 2. Дополнительные подключения
(продолжение)
Подключение к
видеомагнитофону и
кабельному или спутниковому
ресиверу
A
Подключите сигнал антенного или кабельного
телевидения к антенному входу (RF IN)
кабельного или спутникового ресивера.
B
С помощью входящего в комплект
коаксиального кабеля подключите антенный
выход (RF OUT) кабельного или
спутникового ресивера к разъему
ANTENNA-IN
устройства записи DVD.
C
С помощью другого РЧ кабеля подключите
разъем TV-OUT
устройства записи DVD
к антенному входу телевизора.
D
При помощи кабеля Scart подключите
разъем EXT1 TO TV-I/O устройства записи
DVD к соответствующему входу SCART
телевизора.
E
Другим кабелем Scart подключите разъем
EXT2 AUX-I/O устройства записи DVD к
выходу Scart (или обозначенному как
TV OUT или TO TV) видеомагнитофона.
F
Другим кабелем Scart подключите вход Scart
(TV IN) видеомагнитофона к выходу Scart
(или обозначенному как TV OUT или TO TV)
кабельного или спутникового ресивера.
C
A
D
F
E
Задняя панель
телевизионной приставки
или спутникового ресивера
(только для примера)
B
СОВЕТЫ: Обратитесь к руководству пользователя по соответствующему подключенному устройству,
чтобы узнать о других способах соединения.
Задняя панель
видеомагнитофона
(только для примера)
