Шаг 1. Основные подключения
Подключение антенных
кабелей
Эти подключения обеспечивают просмотр и
запись телепрограмм с помощью устройства
записи DVD. Если антенный сигнал поступает
с видеомагнитофона, кабельного или
спутникового ресивера, убедитесь, что эти
устройства включены для просмотра или
записи кабельных программ.
Для подключения видеомагнитофона
и/или кабельного или спутникового
ресивера, обратитесь к главе “Шаг 2.
Дополнительные подключения” для
получения сведений по подключению к
телевизору.

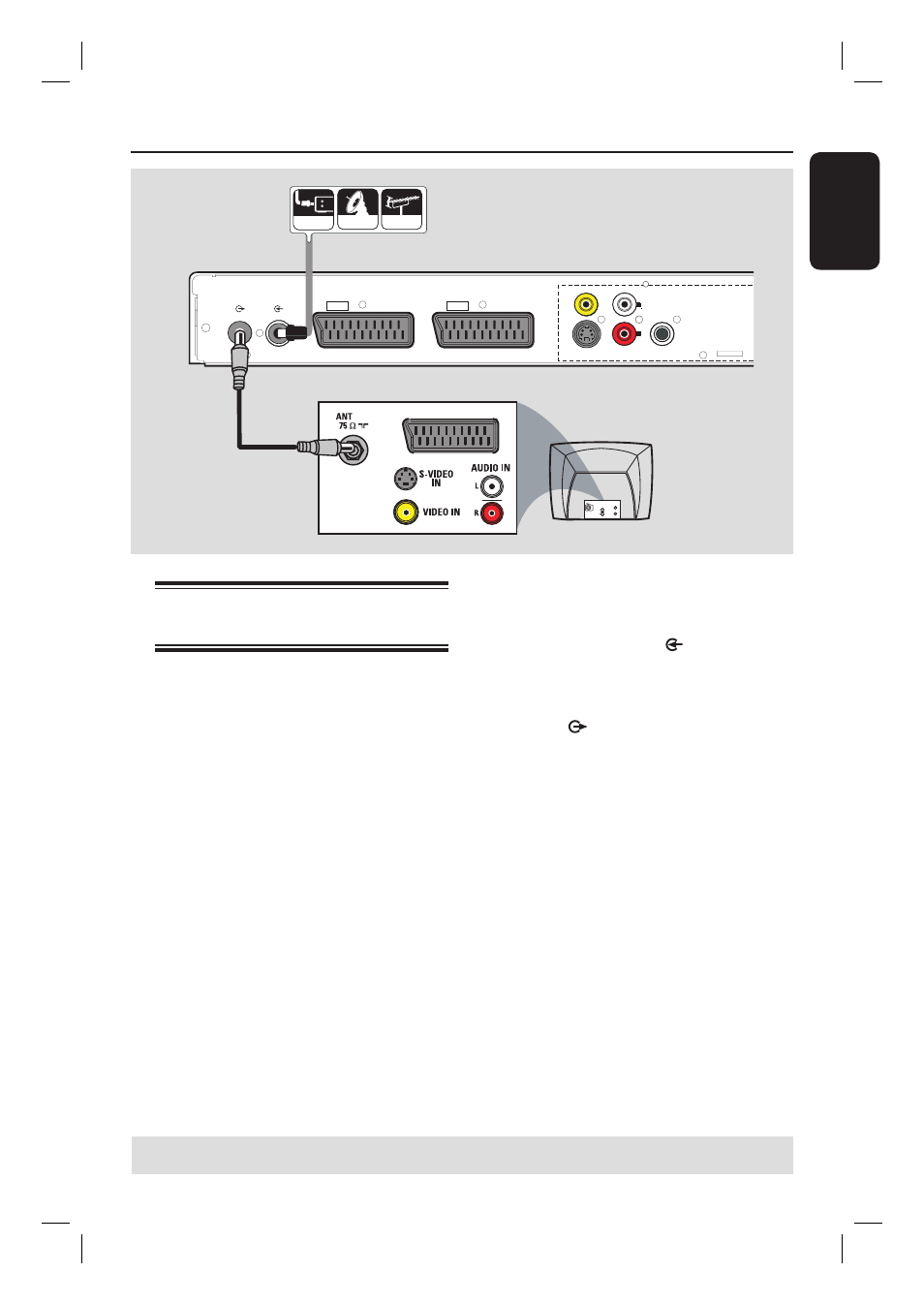

A
Подключите кабель антенны, спутникового
ресивера или кабельного телевидения
(обозначенного как RF OUT или TO TV) к
разъему ANTENNA-IN
на устройстве
записи.
B
С помощью идущего в комплекте
коаксиального кабеля подключите разъем
TV-OUT
устройства записи DVD к
антенному входу телевизора (VHF/UHF
RF IN).
Полезный совет:
– В зависимости от типа подключения
телевизионного сигнала (напрямую от
антенны, через кабельный ресивер или
видеомагнитофон), потребуется отключить
некоторые кабели перед тем, как выполнить
описанное выше подключение.
СОВЕТ:
Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.
