9
Подсоединение

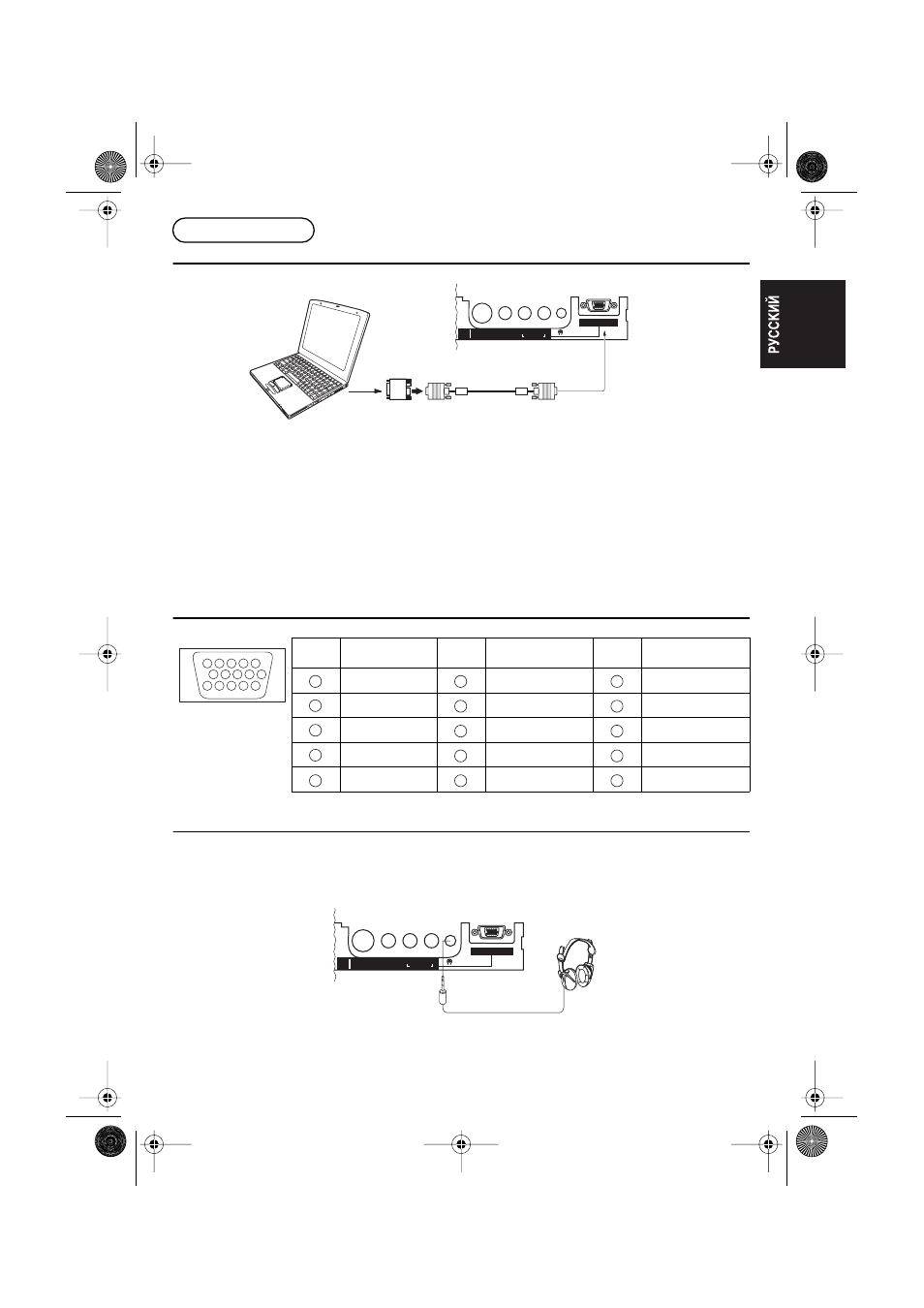

■ Как подсоединить RGB Входных Терминалов
Примечания:
• Данный телевизор может быть подключен к персональным компьютерам таким как 640 × 480 (31,5 kГц /60
Гц)или 640 × 400 (31,5 kГц /70 Гц)пиксел.
• В некоторых случаях другие персональные компьютеры не могут работать с данным телевизором.
• Нет звукового сигнала в входном сигнале RGB.
• Звук режима RGB комбинируется с Аудио сигналом от AV2.
• Некоторые модели персонального компьютера не могут быть подсоединены к телевизору.
• Продаваемый в торговле адаптер требуется для использования кабеля RGB (D-sub 15P),чтобы
подсоединять компьютеры серии PC-98 (которые имеют разъем D-sub 15P) или компьютеры Macintosh к
телевизору.
• Адаптер не нужен для компьютеров DOS/V совместимым с терминалом D-sub 15P.
■ Название сигналов для Соединителя D-sub 15P
■ Подсоединение Наушников
Подсоедините наушники следующим образом.
Когда штепсель Наушников вставлен в гнездо Наушников, то все громкоговорители автоматически
отключаются, только будут функционировать наушники.
Используйте кнопку Громкость Вверх “+” или Вниз “–” для регулировки уровня громкости.
Номер
штырька
Название
сигнала
Номер
штырька
Название
сигнала
Номер
штырька
Название
сигнала
R GND (Заземление) GND (Заземление)
G GND (Заземление) NC
B GND (Заземление) HD/SYNC
GND (Заземление) NC (нет соединения) VD
GND (Заземление) GND (Заземление) NC (нет соединения)
AV2
IN AUDIO S–VIDEO VIDEO L/MONO –R
RGB (31.5kHz)
КОМПЬЮТЕР
Адаптер-конвертер
(при необходимости)
RGB
Кабель PC
D-SUB 15P
5 4 3 2 1
15 14 13 12 11
10 9 8 7 6
1 6 11
2 7 12
3 8 13
4 9 14
5 10 15
AV2
IN AUDIO S–VIDEO VIDEO L/MONO –R
RGB (31.5kHz)
(3,5 мм Штепсель)
(Дополнительный)
(не прилагается)
Схема штырьков для
входного терминала
RGB.
