Источники контроля
■

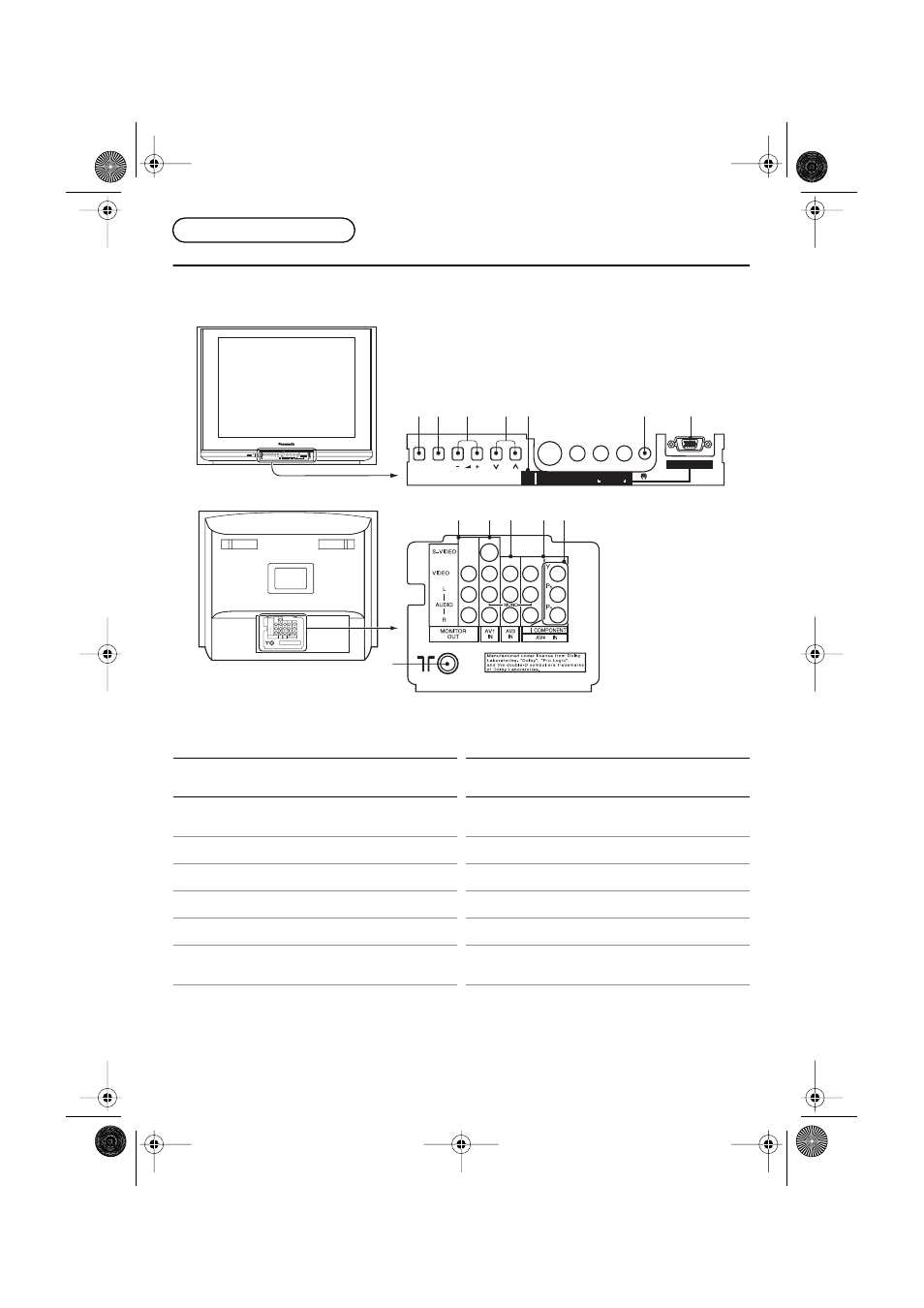

Контроль и терминалы в телевизоре
Номер
детали
Функции
См. стр.
Номер
детали
Функции
См. стр.
1
Гнездо Наушников
9
8
Терминал Внешней Антенны
(Входной Терминал RF)
4
2
Входные Терминалы AV2
7
9
Входные Терминалы Монитора
8
3
Входные Терминалы RGB
9
Ä
Входные Терминалы AV1
7
4
Выбор кнопки TV/AV
13
Å
Входные Терминалы AV3
7
5
Кнопка Предустановка
15
Ç
Входные Терминалы AV4
7
6
Кнопки Громкость Вверх (+) и
Вниз (–)
12
É
Вход DVD (Y•P
B
•P
R
)
8
7
Кнопки Номера Программ
Вверх (3) и Вниз (4)
12
MONO
COMPONENT
AV4 IN
AV3
IN
AV1
IN
MONITOR
OUT
R
AUDIO
L
VIDEO
S–VIDEO
PR
PB
Y
M a n u f a c t u r e d u n d e r l i c e n s e f r o m D o l b y
L a b o r a t o r i e s . “ D o l b y ” , “ P r o L o g i c ” ,
a n d t h e d o u b l e - D s y m b o l a r e t r a d e m a r k s
o f D o l b y L a b o r a t o r i e s .
PRE. TV/AV
–
+
AV2
IN
AUDIO
SñVIDEO VIDEO
L/MONO ñR
RGB (31.5kHz)
PRE. TV/AV
AV2
IN
AUDIO
S–VIDEO VIDEO
L/MONO –R
RGB (31.5kHz)
5
9
8
! "
#
1
2
3
4 6
7
$
