Установка/Подключение Установка/Подключение
Подключение

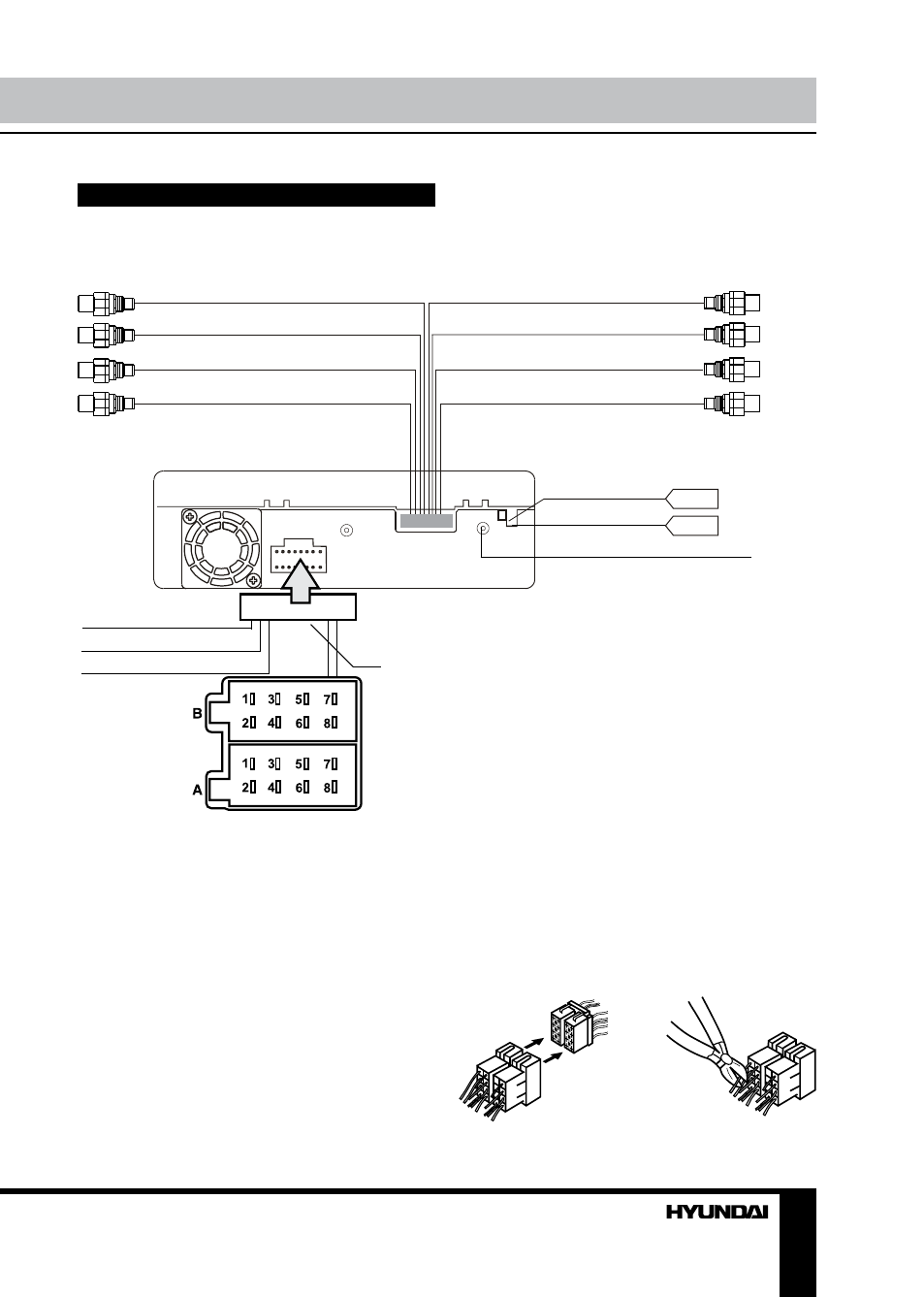

Схема электрических соединений
Парковочный (коричн.)
Подсветка (розовый)
TV-антенна
Радиоантенна
Разъем для GPS-антенны
(опция, для моделей с GPS-
модулем)
ISO-коннектор
Задн. ход (оранжев.)
12
Аудиовход AUX
(черный провод с красн.
и бел. разъемами)
(черный провод с
желтым разъемом)
(серый провод с желтым
разъемом)
(коричн. провод с
желтым разъемом)
(серый провод с желтым
разъемом)
(коричн. провод с
желтым разъемом)
(светло-серый провод
с красн. и бел. разъемами)
(темно-серый провод с
красн. и желт. разъемами)
Видеовход AUX
Видеовыход 2 Сабвуфер
Видеовыход 1 Камера задн. в.
Тыл. RCA Фронт. RCA
Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
1 2
