ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ - БЛОКИ
РОВКА СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ
(требуется установка дополнительного ре
ле)
Этот провод служит для управления дополнительным нормально замкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен
использоваться только для управления катушкой дополнительного реле.

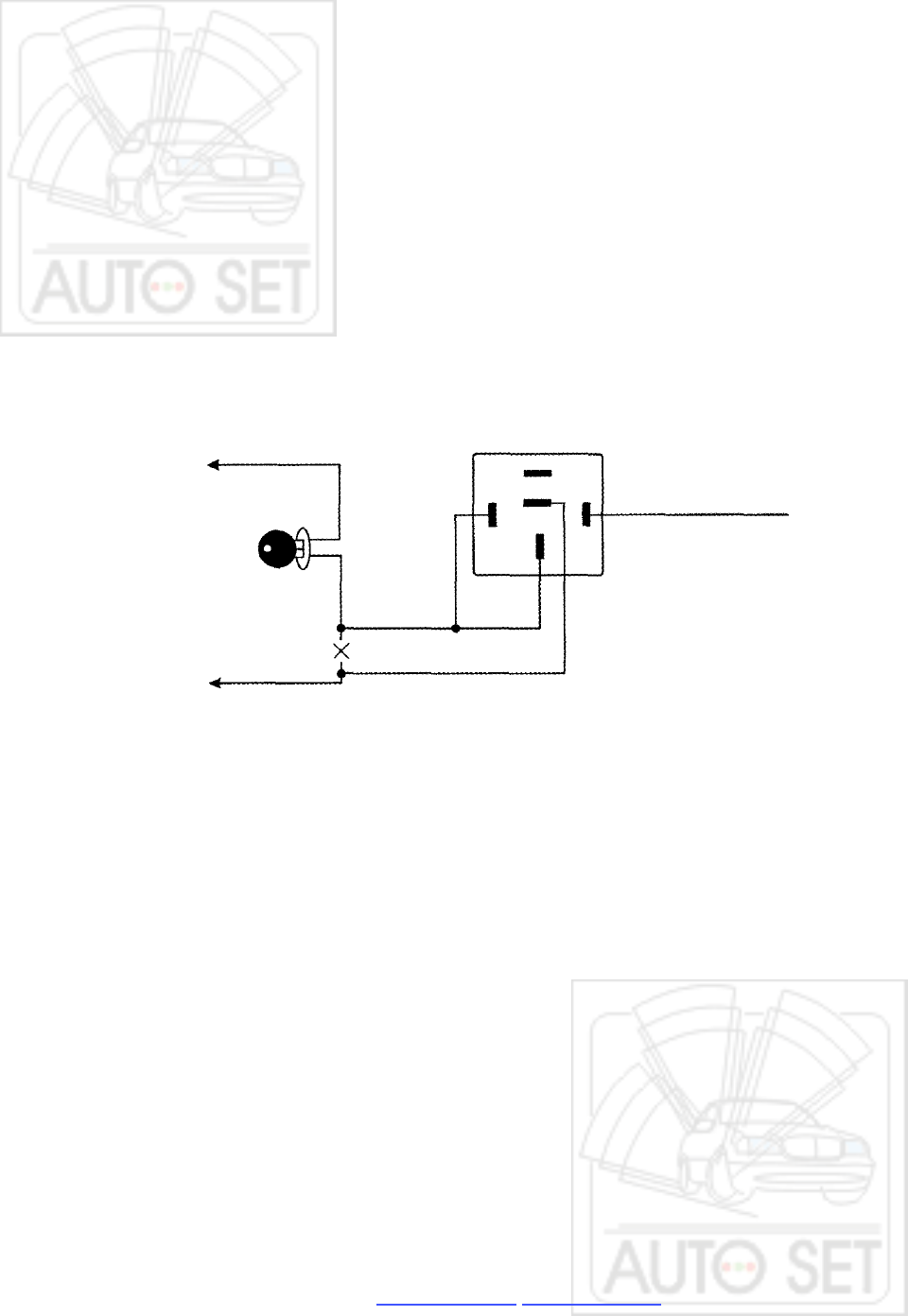

Подсоединение: Подсоедините Оранжевый провод к контакту № 86 дополнительного реле. Подсоеди
ните контакт # 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда
ключ зажигания находится в положении "ЗАПУСК", и присутствует напряжение 0В, когда ключ зажигания
находится в положении "ВЫКЛ".
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 87А реле.
Подсоедините другую часть провода к контакту № 30 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения - пита
ние на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом,
реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
+12В от
аккумулятора
дополнительное нормально замкнутое
реле блокировки стартера
Стартер
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать Оранже
вый провод для блокировки какой-либо иной цепи, кроме цепи стартера.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТО
РА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5А к
Красному проводу системы.
JAGUAR JB-007
© Saturn Marketing Ltd.
