Инструкция по эксплуатации Jaguar JB-007
Страница 5
3) Вы можете также использовать выход дополнительного канала системы (Темно-Синий провод) для
того, чтобы система подавала питание на замок зажигания в течение определенного времени.
В этом
случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя
ключи в замке зажигания (если включена программируемая функция № 10):
• Перед выключением зажигания активизируйте выход дополнительного канала системы нажатием и
удерживанием кнопки передатчика на 3 секунды. Система начнет подавать напряжение на за
мок зажигания в обход ключа зажигания.
• Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля,
убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомо
биля с работающим двигателем, нажав кнопку брелка-передатчика на 3 секунды.
• После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После
этого отключите дополнительный канал системы нажатием и удерживанием кнопки передат
чика на 3 секунды. Двигатель будет продолжать работать.
Для реализации данной функции:
a) Оранжевый провод системы ДОЛЖЕН использоваться для блокировки цепи зажигания с помощью
дополнительного реле.
b) Запрограммируйте тип выхода дополнительного канала системы как "постоянный" (функция № 15);
c) Подсоедините Темно-Синий провод системы к контакту № 86 дополнительного реле.
d) Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря
жение +12В, когда ключ зажигания находится в положениях "ВКЛ" (ON) и "ЗАПУСК" (CRANK) и при
сутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85
реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного ре

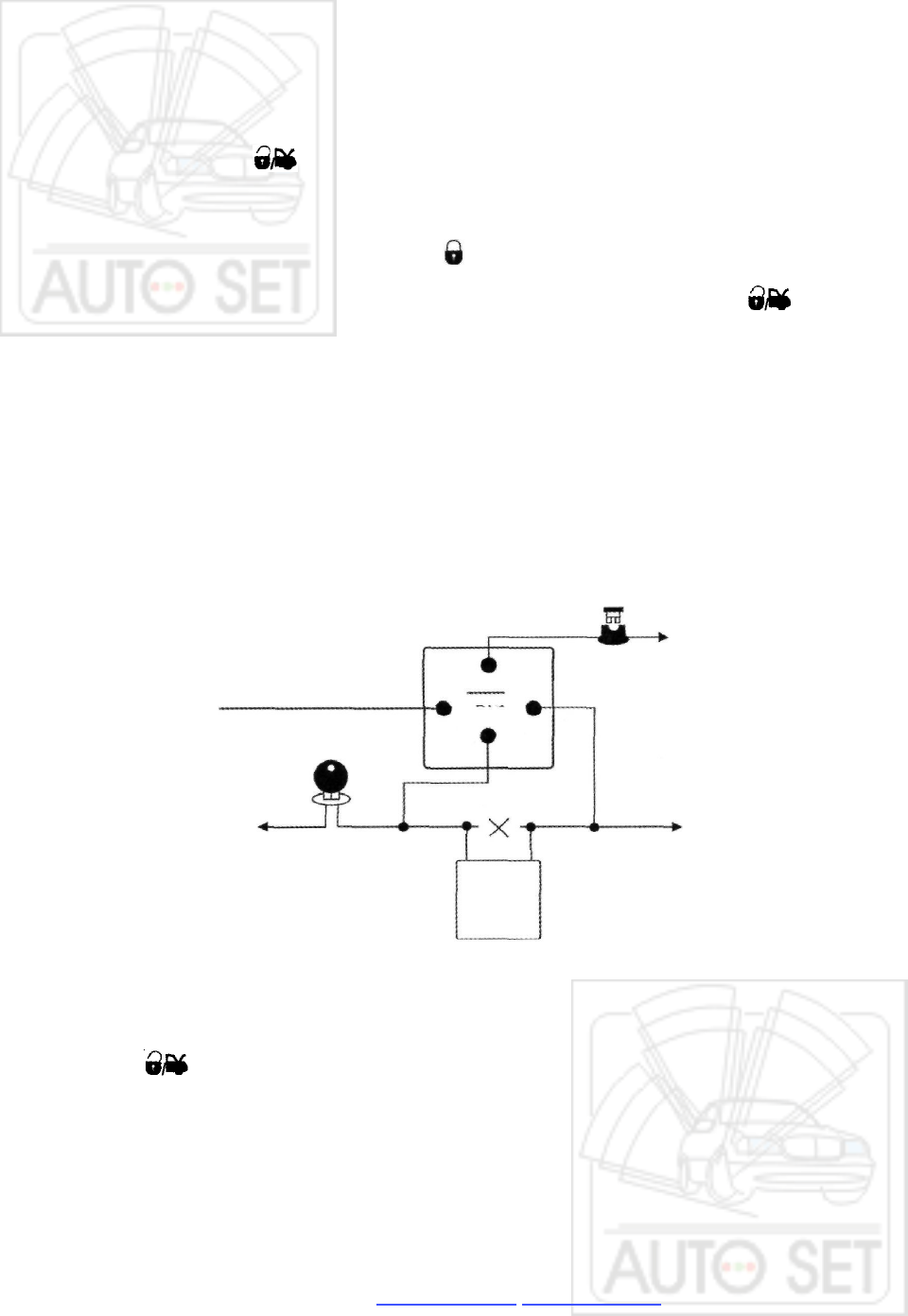

ле блокировки цепи зажигания (как показано на схеме ниже).
e) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
4) Выход дополнительного канала системы (Темно-Синий провод) может быть запрограммирован как
"отрицательный выход для управления внутрисалонным освещением автомобиля" (програм
мируемая функция № 16). В этом случае данный выход системы уже более не будет управляться нажа
тием кнопки передатчика. Вместо этого Темно-Синий провод будет автоматически замыкаться на
"массу" на 30 секунд после снятия системы с охраны и будет импульсно замыкаться на "массу" при сра
батывании системы, обеспечивая включение или мигание внутрисалонного освещения автомобиля.
Подсоединение: Подсоедините Темно-Синий провод к контакту № 86 дополнительного 30А реле и под
соедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в
соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
JAGUAR JB-007
© Saturn Marketing Ltd.
ТЕМНО-СИНИЙ (-)
+12В от
аккумулятора
Замок
зажигания
+ 12В
87
87а
86
85
30
к катушке
зажигания
реле блокировки
цепи зажигания
5
