Соединения

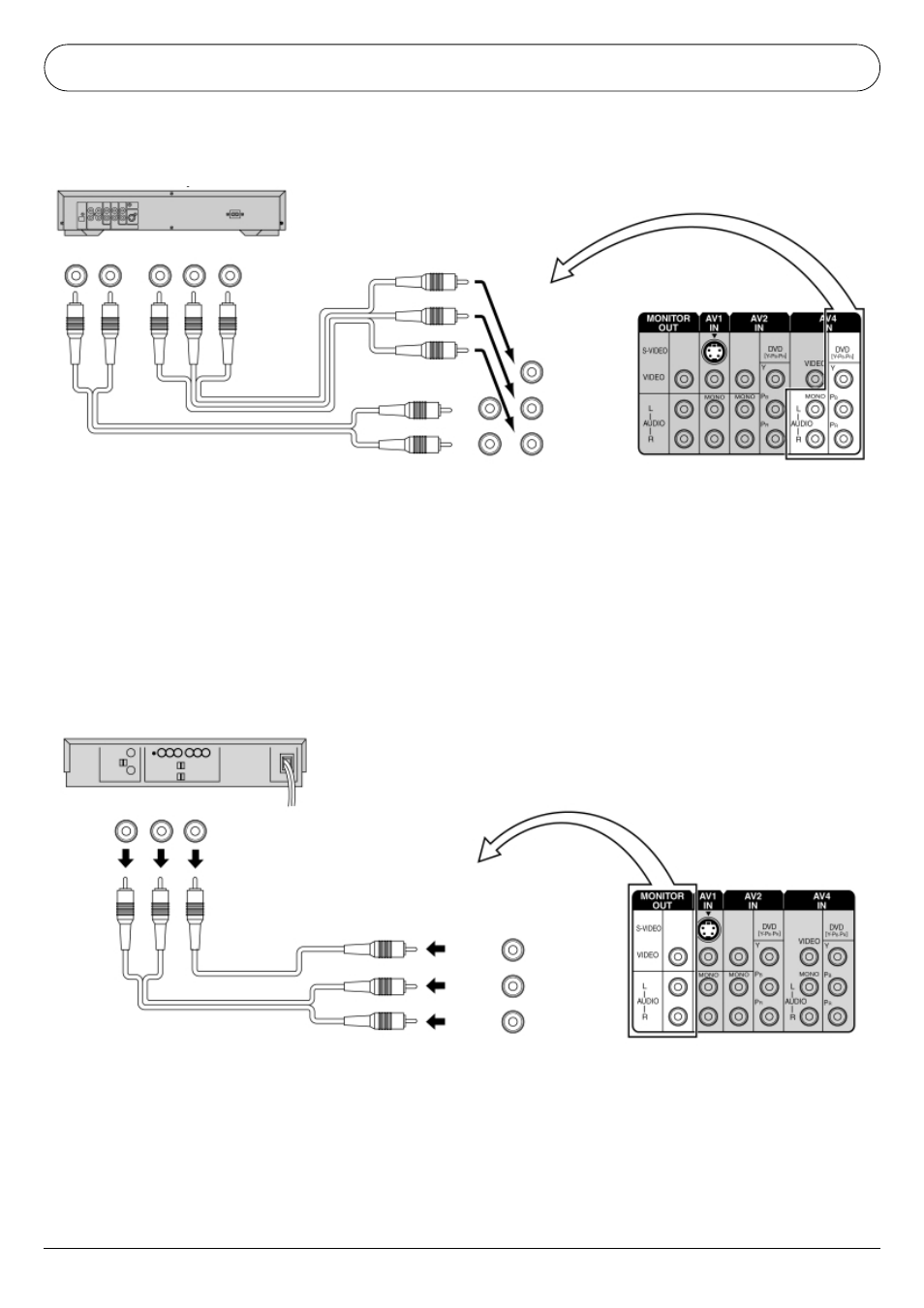

Как выполнить подключение к входным разъемам для DVD
DVD-проигрыватель
Записывающее оборудование
(например, видеомагнитофон VHS)
Выход
MONITOR OUT
Выход AUDIO
Выход AUDIO
МОНО
П
Л
П
Л P
R
P
B
Y
Выход DVD (Y, P
B
, P
R
)
P
R
P
B
Y
Выход DVD
(Y, P
B
, P
R
)
АУДИОCИГНАЛ
ВИДЕОСИГНАЛ
Примечание:
● Аудиосигнал AV4 является общим для обоих входных разъемов AV4 и DVD.
● Входной разъем, предназначенный для сигнала DVD, имеет приоритет над входным разъемом для видеосигнала AV4.
● Аналогичное подключение может быть выполнено к входному разъему COMPONENT VIDEO 2.
На выходы «Monitor Out» поступают те же аудио- и видеосигналы, которые в этот момент формируют основное изображение на экране телевизора и звук из
динамиков, например, сигналы от станций телевещания или сигналы от входов AV1, AV2, AV3 или AV4.
Как подсоединить выходы AV Monitor к другому оборудованию
АУДИОCИГНАЛ
ВИДЕОСИГНАЛ
Вход AUDIO
П
Л
П
Л
Вход
VIDEO
S-VIDEO
VIDEO
AUDIO
Примечание:
● Никогда не подключайте один и тот же видеомагнитофон сразу к обоим разъемам VIDEO IN и MONITOR OUT данного телевизора, так как это может нарушить
его нормальную работу.
● Через выходные разъемы MONITOR OUT передаются нормальные аудиосигналы и видеосигналы основного изображения.
● Отображаемый на экране телетекст не передается через выходные разъемы MONITOR OUT.
● Даже если телевизор работает в режиме PIP («Картинка в картинке»), через выходные разъемы MONITOR OUT будут передаваться только видеосигналы
основного изображения и соответствующий звук от динамиков. Второстепенные изображения, выводимые на экран в режимах стоп-кадра, стробирования,
поиска каналов и т. п., не передаются через выходные разъемы MONITOR OUT.
● Сигналы DVD (Y, PB, PR) не передаются через выходные разъемы MONITOR OUT.
