Соединения – Инструкция по эксплуатации Panasonic TX-43P250H
Страница 11
11
Соединения

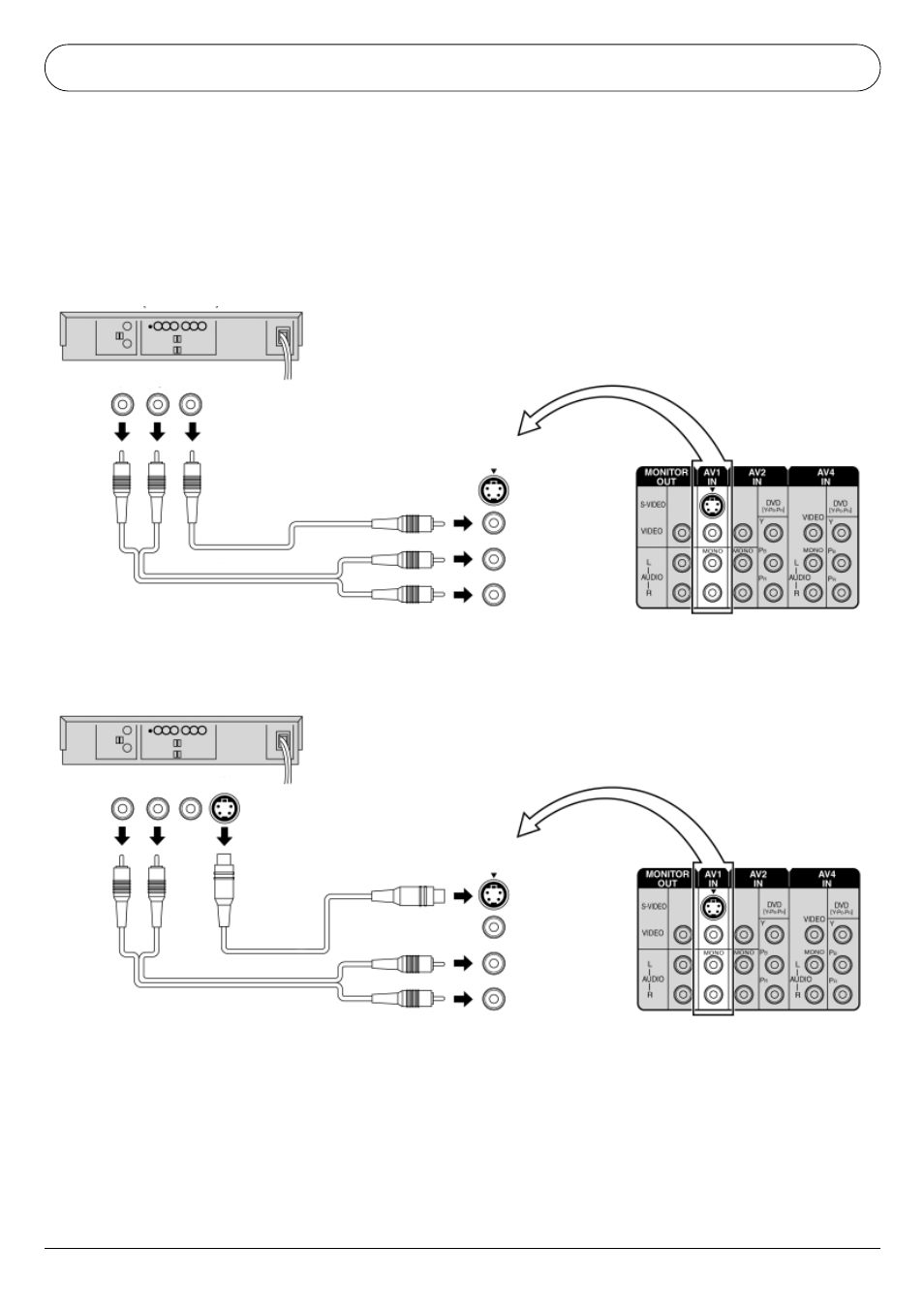

Как выполнить подключение к входным разъемам «AV1, 2, 3 или 4»
Подключение видеомагнитофонов и другого периферийного оборудования
Примечание:
●
Если к разъему S-VIDEO подсоединен кабель S-Video, вход VIDEO автоматически отключится от режима AV.
●
При использовании монофонического видеомагнитофона подсоедините монофонический аудиокабель к левому разъему AUDIO («L»).
●
Выберите нужный вход AV с помощью кнопки TV/AV (см. стр. 15).
●
Вход 3 расположен на передней панели телевизора.
●
Входные разъемы AV2 и AV4 служат в качестве аудиовходов как для сигналов Video, так и для сигналов DVD.
(Видеомагнитофон VHS)
ВИДЕОCИГНАЛ
АV1
вход
АV1
вход
АУДИОСИГНАЛ
Выход AUDIO
Л
П
Выход
VIDEO
(Видеомагнитофон Super-VHS)
ВИДЕОCИГНАЛ
АУДИОСИГНАЛ
Выход AUDIO
П
Л
Выход
VIDEO
Выход
S-VIDEO
(Вход
S-VIDEO)
MONO
MONO
