Подсоединение дополнительных
Подсоединение дополнительных
антенн
антенн
Если качество приема радиостанций плохое, используйте
внешнюю антенну.
Примечание:
Когда устройство не используется, отключайте внешнюю
антенну.
Не используйте внешнюю антенну во время грозы.
Наружная FМ-антенна
(
)
Внешняя FM-антенна
(не прилагается)
Коаксиальный кабель
75 Ом (не прилагается)
Тыльная панель
устройства
•
Отключите комнатную FM-антенну.
•
Антенна должна быть установлена
квалифицированным специалистом.
Внешняя AМ-антенна
Тыльная панель
устройства
Внешняя антенна
(не прилагается)
5-12 м
Рамочная
AM-антеннa
(прилагается)
Белый
Красный
Черный
•
Протяните отрезок провода с виниловой изоляцией
горизонтально вдоль окна, или через другое удобное
место.
•
Оставьте рамочную антенну подключенной.

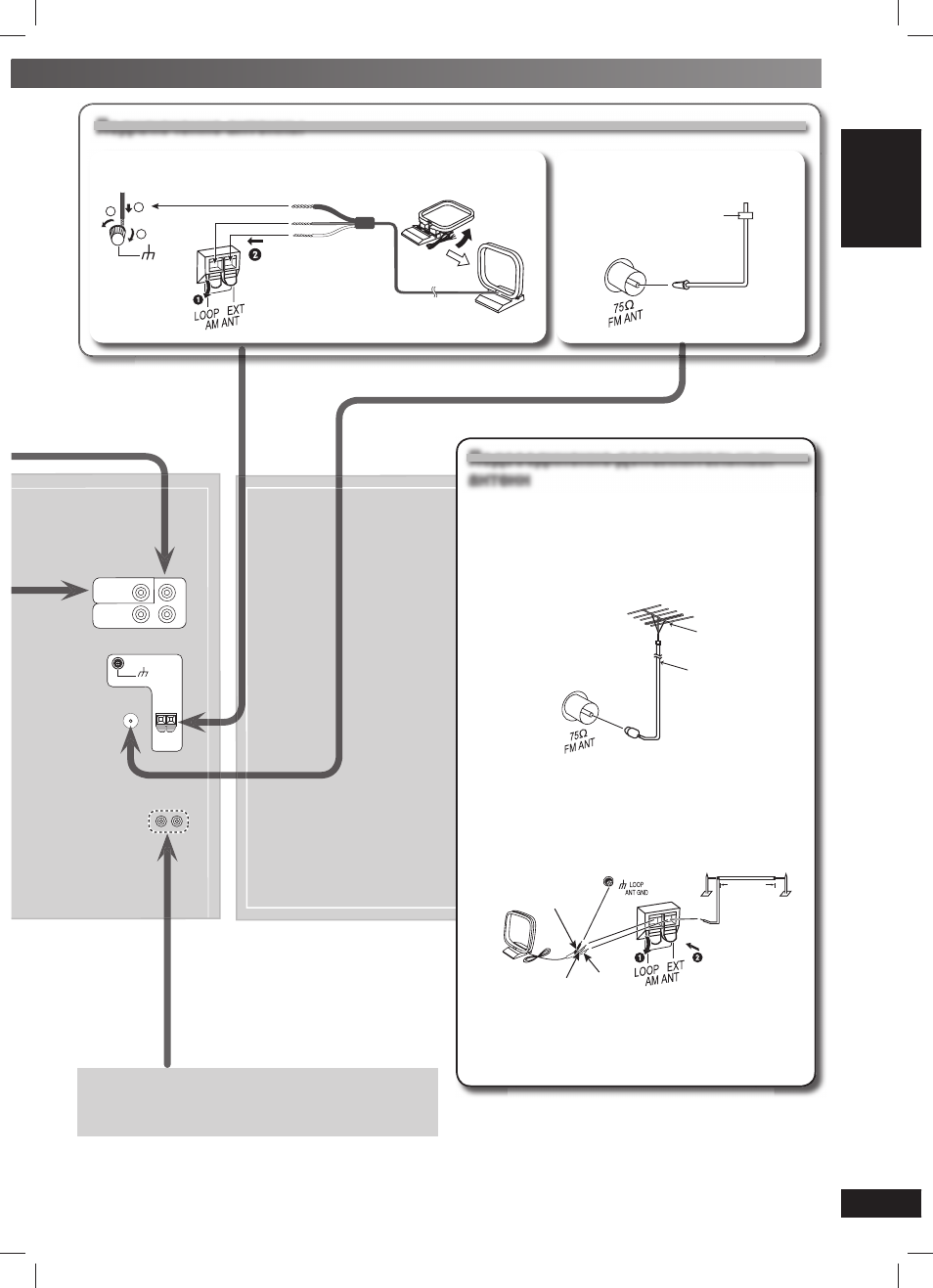

Подключение кабеля электропитания
■ Рамочная АМ-антенна
3
LOOP ANT
GROUND
2
1
Установите антенну
вертикально на ее oснование.
Красный
Черный
Белый
■ Комнатная FM-антенна
Прикрепите антенну скотчем в положение
наилучшего приема.
(
)
Скотч
Для получения более подробной информации
относительно подключения к разъему “AUX”, смотрите
раздел “подключение к другому внешнему устройству” на
странице 32.
