11
ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ
Выбор входного канала
Переключение входного канала для воспроизведения с внешнего видеомагнитофона, видеокамеры или игровой приставки
производится клавишей AV.
Клавишей TV/VCR переключите моноблок в режим телевизора (TV)
и затем клавишей AV выберите AV1 или AV2.

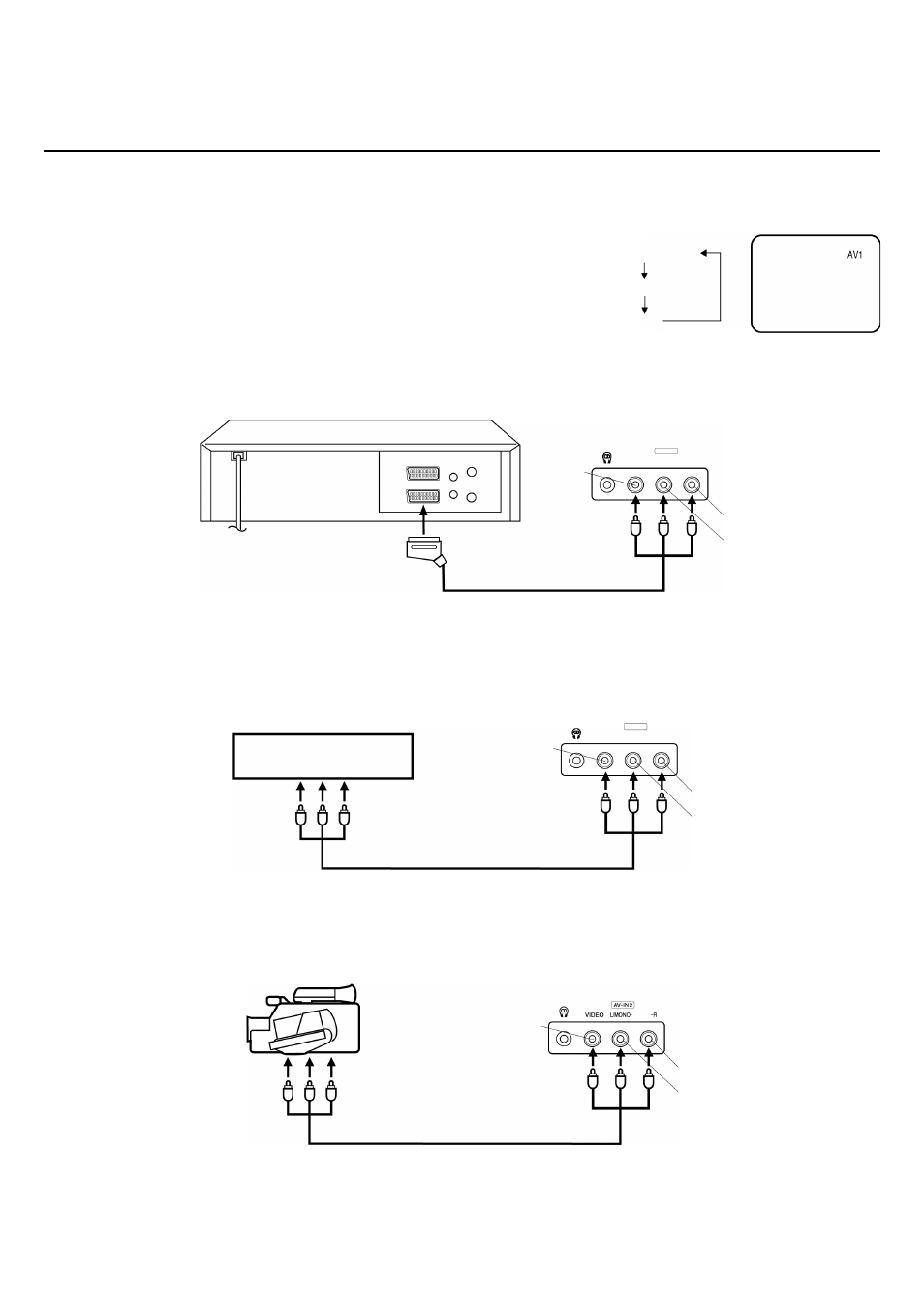

1. Подключение моноблока к видеомагнитофону
Для вывода изображения с видеомагнитофона клавишей AV выберите
канал AV2.
2. Подключение моноблока к игровой приставке
Моноблок можно использовать совместно со многими игровыми приставками. Однако поскольку все они передают сигнал в
различных форматах, для многих типов приставок требуется особый способ подключения, поэтому приведенная ниже схема
не подходит для всех приставок. Для вывода изображения с игровой приставки клавишей AV выберите канал AV2. Более
подробные сведения по подключению того или иного внешнего устройства можно найти в руководстве к нему.
3. Подключение видеокамеры
Для воспроизведения записи с видеокамеры на экране моноблока подключите их между собой так, как показано на схеме.
Клавишей AV выберите канал AV2.
Копирование отснятого материала с видеокамеры на видеокассету выполняется так же, как и запись телепрограмм (стр. 26-
27), только вместо телеканала следует выбрать канал AV2.
4. Подключение моноблока к другому телевизору (например к широкоформатному телевизору).
Соедините оба телевизора скарт-кабелем.
Для вывода изображения на экране моноблока клавишей AV выберите канал AV1 (стр. 55).
AV1 (Скарт-разъем)
AV2 (Вход AV спереди)
Телеканал
К скарт-разъему
видеомагнитофона
Видеовход
VIDEO IN
Правый аудиовход
(AUDIO R)
Левый аудиовход
(AUDIO L)
VIDEO L/MONO -AUDIO- R
VIDEO L/MONO -AUDIO- R
AV-IN2
AV-IN2
Скарт-кабель
Аудио/видеокабель (в комплект не входит)
ИГРОВАЯ ПРИСТАВКА
Видеовход
VIDEO IN
Правый аудиовход
(AUDIO R)
Левый аудиовход
(AUDIO L)
Видеовход
VIDEO IN
Аудио/видеовход
Лицевая панель моноблока
Лицевая панель моноблока
-AUDIO-
Видеокамера
Правый аудиовход
(AUDIO R)
Левый аудиовход
(AUDIO L)
Аудио/видеовход
Аудио/видеокабель (в комплект не входит)
Лицевая панель моноблока
