Вследствие неправильного подключения части аппарата
могут повредиться, в этом случае вы теряете право на
гарантийное обслуживание! Подключение к электросети
должны производить только сервисные центры или
квалифицированный специалист-электрик!
Присоединительное напряжение в сети (230 В на N), куда
подключается аппарат, должен проверить специалист с
помощью измерительного прибора!
• Перед подключением необходимо проверить, совпадает ли
напряжение, указанное в табличке данных, с фактическим
напряжением в сети.
• Длина присоединительного кабеля должна составлять
1,5 м, чтобы аппарат можно было без труда подключить,
прежде чем вы придвинете его к стене.
• Защитный провод должен быть отмерен таким образом,
чтобы при отказе разгрузочного устройства он нагружался
позднее, чем провода под напряжением.

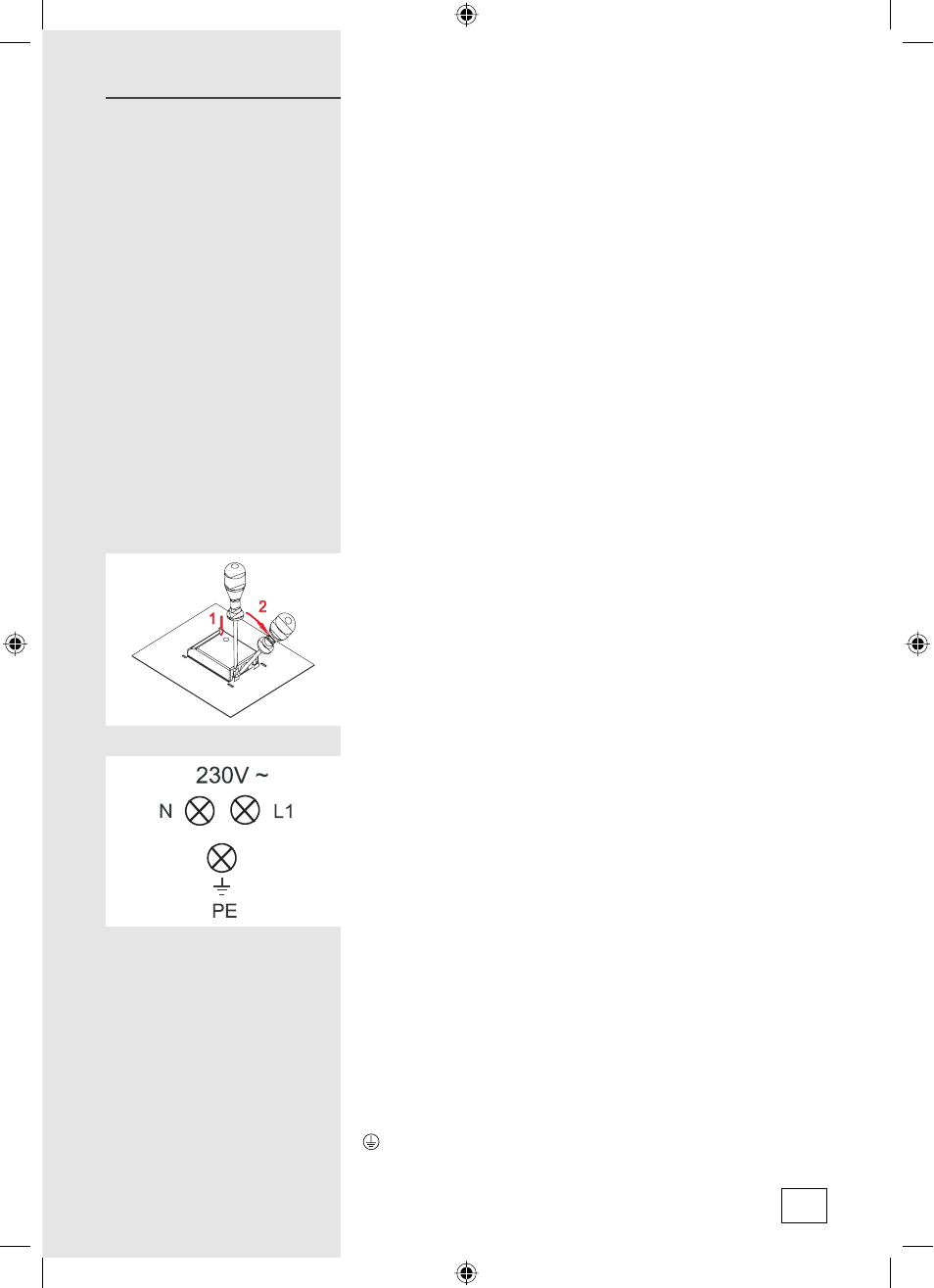

Порядок подключения
• На задней стороне аппарата откройте с помощью отвертки
крышку клеммы. При этом с помощью отвертки освободите
зажимы, помещенные слева и справа на нижней стороне
клеммы.
• Присоединительный кабель обязательно следует
проложить сквозь разгрузочную установку, которая
защищает кабель от извлечения.
• Разгрузочную установку затем крепко привинтите и
закройте крышку.
Для подключения можно использовать:
• присоединительный кабель с резиновой изоляцией типа
Н05 RR-F 3х1,5 с желто-зеленым защитным проводом,
• ПВХ изолированный присоединительный кабель типа НО5
VV-F 3х1,5 с желто-зеленым защитным проводом,
• другие присоединительные кабели, имеющие те же или
лучшие характеристики.
Цвета проводов
L1 = фазовый провод. Цвет провода, как правило, черный или
коричневый.
N = нейтральный провод.
Цвет провода, как правило, синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод (заземление).
Цвет провода желто-зеленый.
37
Подключение к
электросети
