Philips 32PFL3321S - Инструкция (Страница 25)

21

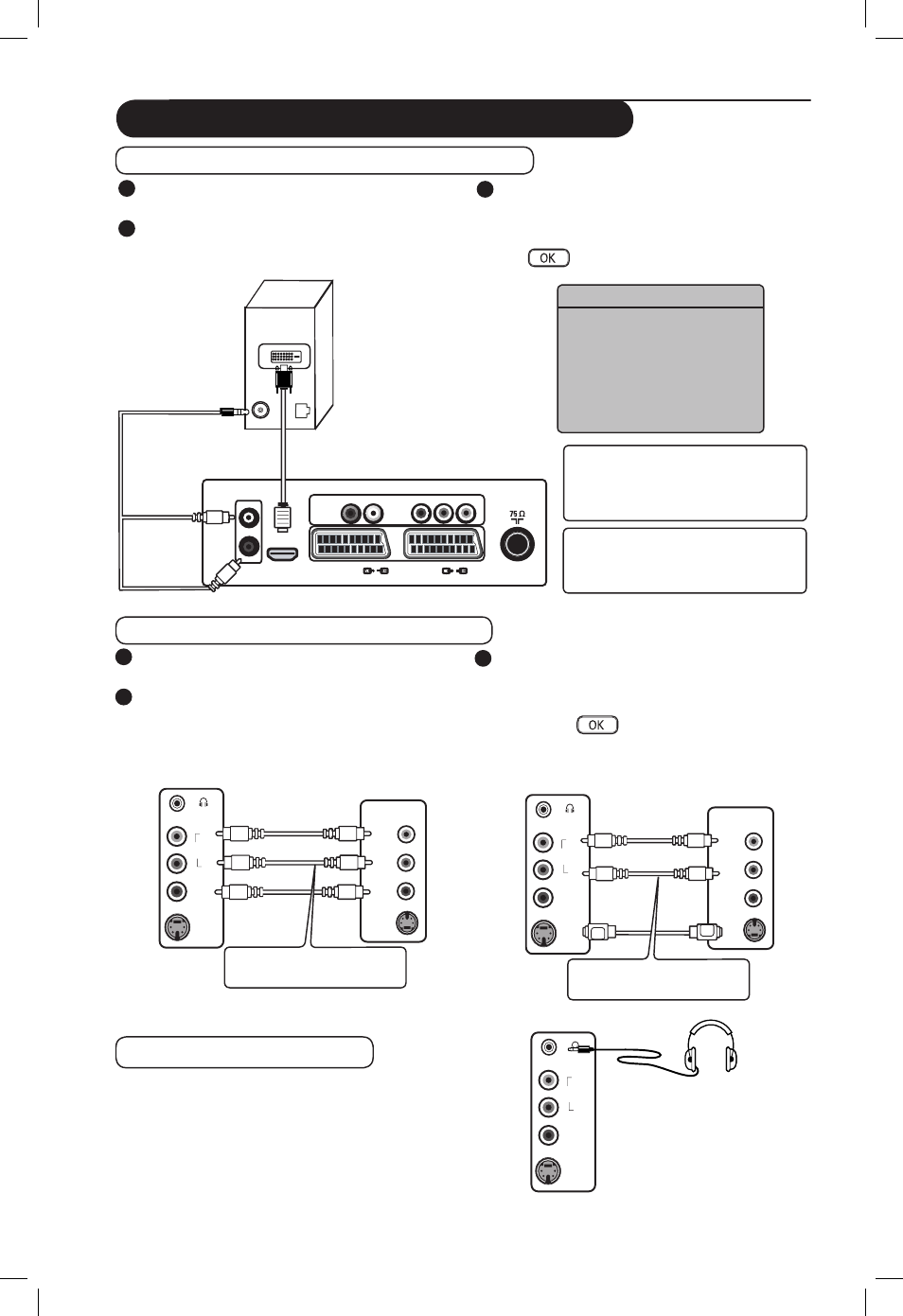

Подключение периферийного оборудования
Подключить ваш ПК (персональный компьютер)
Примечание: Подключение
компьютера возможно только через
разъем HDMI/DVI. Соединение VGA
не поддерживается.
Источник
TV Æ
EXT1 Æ
EXT2 / SVHS2 Æ
EXT3 / SVHS3 Æ
EXT 4 Æ
HDMI
Æ
EXT 4
EXT 2 /SVHS2 EXT 1 DVI
(AUDIO IN)
HDMI
AUDIO R L
IN
Pr Pb Y
L
R
Audio
Out
Разъемы
компьютера
Подключить вашу приставку для игр/камеру
Подключить ваши наушники
Для вашего личного удобства подключите
наушники к разъему для наушников в
телевизоре.Сейчас звук можно услышать
только через наушники. Через звуковые
колонки телевизора звука не будет.
3 Нажмите кнопку AV на пульте
дистанционного управления для
получения списка Источника. При помощи
ï выберите HDMI. При помощи кнопки
Æ
/ подтвердите выбор.
1 Выполните соединения, как показано на
рисунке.
2 После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
и включите ваш телевизор.
Декодер телеканалов
Разъемы устройств приведены
только для справки. Разъемы
ваших устройств могут
обозначаться по другому и
находиться в других местах.
1 Выполните соединения, как показано на
рисунке.
2 После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
и включите ваш телевизор.
Разъемы
устройства
Боковые разъемы
телевизора
ИЛИ
Боковые разъемы
телевизора
S-VIDEO
VIDEO
IN
AUDIO
IN
R
L
S-VIDEO
VIDEO
IN
AUDIO
IN
R
L
S-VIDEO
VIDEO
AUDIO
R
L
Пользуйтесь левым (белым)
аудио только для моно-звука
Разъемы
устройства
Боковые разъемы
телевизора
S-VIDEO
VIDEO
AUDIO
R
L
S-VIDEO
VIDEO
IN
AUDIO
IN
R
L
Пользуйтесь левым (белым)
аудио только для моно-звука
3 Нажмите кнопку AV на пульте
дистанционного управления для
получения списка Источника. При помощи
ï выберите EXT 3 /SVHS3. При помощи
кнопки Æ/ подтвердите выбор.
