18

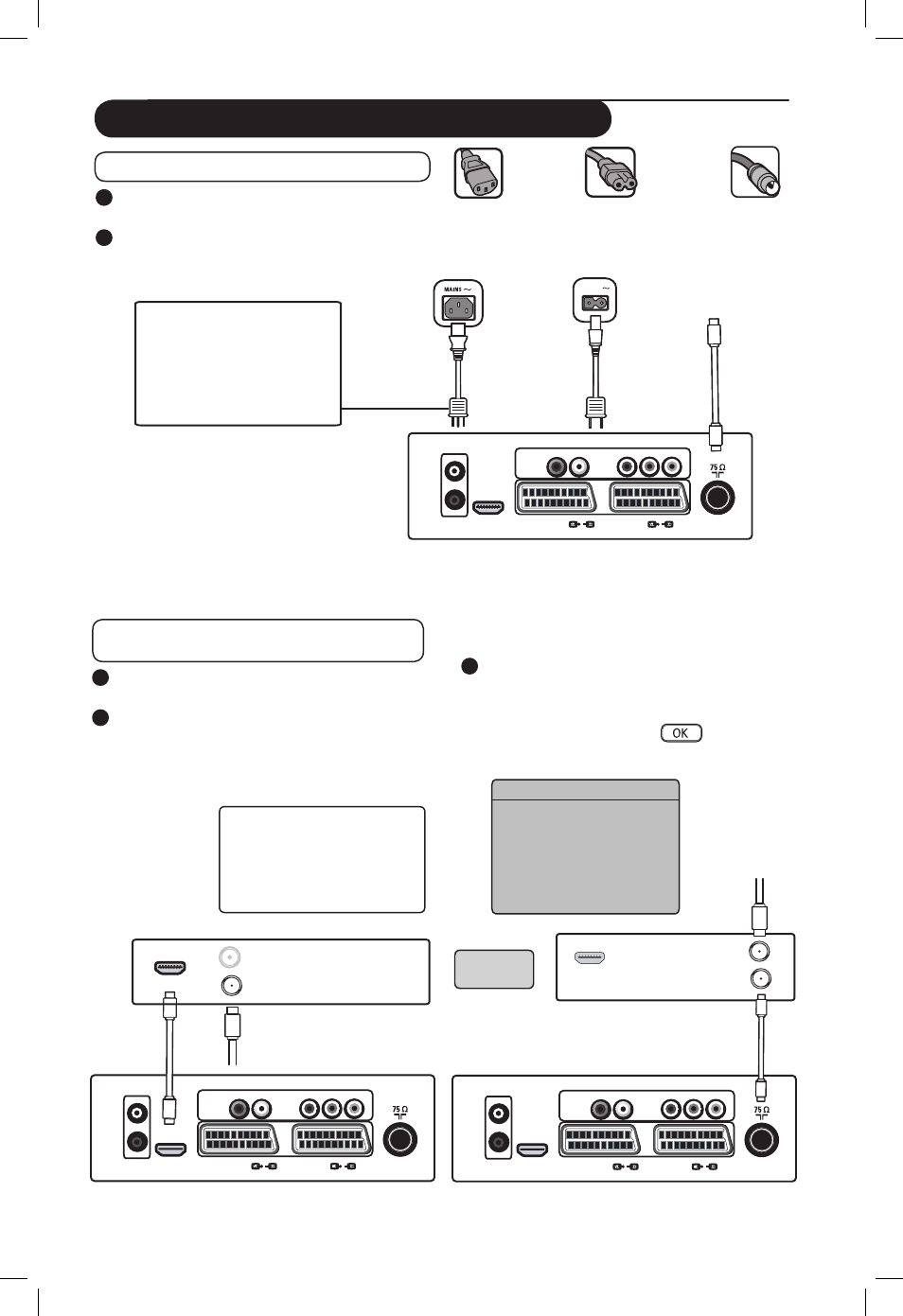

Подключение периферийного оборудования
ПРЕДУПРЕЖДЕНИЕ:
Это аппаратура
Класса 1. Она должна
быть подключена к
сетевой розетке с
защитным заземлением.
Плазменный
ТВ
Антенна
: 75 Ω
Разъемы внизу телевизора
К розетке
в стене
3 Нажмите кнопку AV на пульте
дистанционного управления для
получения списка Источника. При
помощи ï выберите HDMI.
При помощи кнопки Æ/
подтвердите выбор.
Источник
TV
Æ
EXT1
Æ
EXT2 / SVHS2
Æ
EXT3 / SVHS3 Æ
EXT 4 Æ
HDMI Æ
Подключить ваш кабельный или
спутниковый декодер
Разъемы устройств
приведены только для
справки. Разъемы ваших
устройств могут обозначаться
по другому и находиться в
других местах.
EXT 4
EXT 2 /SVHS2 EXT 1 DVI
(AUDIO IN)
HDMI
AUDIO R L
IN
Pr Pb Y
L
R
EXT 4
EXT 2 /SVHS2 EXT 1 DVI
(AUDIO IN)
HDMI
AUDIO R L
IN
Pr Pb Y
L
R
Декодер телеканалов
Сетевой шнур
для плазменного
экрана
ИЛИ
EXT 4
EXT 2 /SVHS2 EXT 1 DVI
(AUDIO IN)
HDMI
AUDIO R L
IN
Pr Pb Y
L
R
ИЛИ
AC in
LCD
TV
1 Выполните соединения, как показано на
рисунке.
2 После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
и включите ваш телевизор.
Подключить питание и антенну/кабель
ИЛИ
Шнур
электропитания
LCD
Антенна/Кабель
К розетке
в стене
К розетке
в стене
1 Выполните соединения, как показано на
рисунке.
2 После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
и включите ваш телевизор.
Разъемы внизу телевизора
К розетке
в стене
K TB
Антенна/Кабель
К розетке
в стене
Разъемы внизу телевизора
Антенна/Кабель
K TB
