11

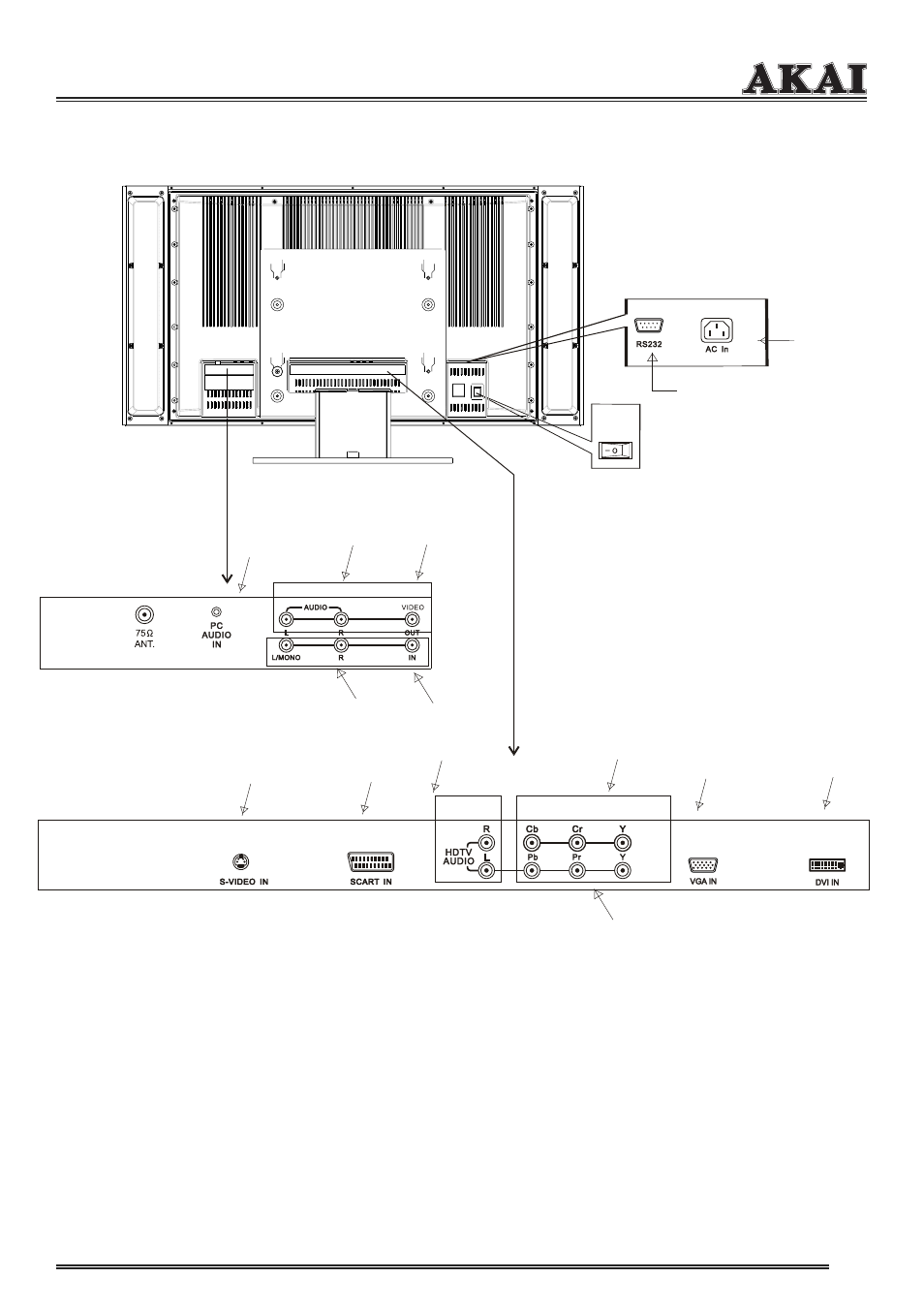

НАЗНАЧЕНИЕ ЭЛЕМЕНТОВ НА ЗАДНЕЙ ПАНЕЛИ ТВ
LTA-3
2A901
1. Разъем для подключения сетевого шнура
2. Разъем RS-232 (сервисный)
3. Аудио выход (правый/левый)
4. Аудио вход (стерео/моно)
5. Видео выход (композитный)
6. Видео вход (композитный)
7. Разъем SCART
8. Вход S-Video
9. Аудио вход mini-jack (для ПК)
10. Аудио вход (правый/левый) для ТВ высокой четкости
11. Компонентный видео вход (Y,Cb,Cr) для цифрового ТВ стандартной четкости
12. Компонентный видео вход (Y,Pb,Pr) для ТВ высокой четкости
13. Разъем VGA (D-Sub)
14. Разъем DVI (для ПК)
SCALE 1.000
Сетевой
выключатель
1
2
3
9
5
4 6
7 8
10 11
12
13 14
