ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Для подключения внешней аудио-видео аппаратуры телевизор оснащен целым
набором входов, который включает в себя:
- композитный видеовход и стерео аудиовход
- вход
S-Video
- разъем SCART (объединяет аудио-видео вход и выход, компонентный вход
RGB)
- цифровой (Cb/Cr/Y) компонентный видеовход
- аналоговый (Pb/Pr/Y) компонентный видеовход для сигналов высокой четкости
и соответствующий стерео аудиовход.
Кроме того, композитный видеовыход и стерео аудиовыход позволяют использо-
вать телевизор в качестве источника внешнего аудио-видеосигнала для подключе-
ния, например, записывающей аппаратуры или внешней аудиосистемы.

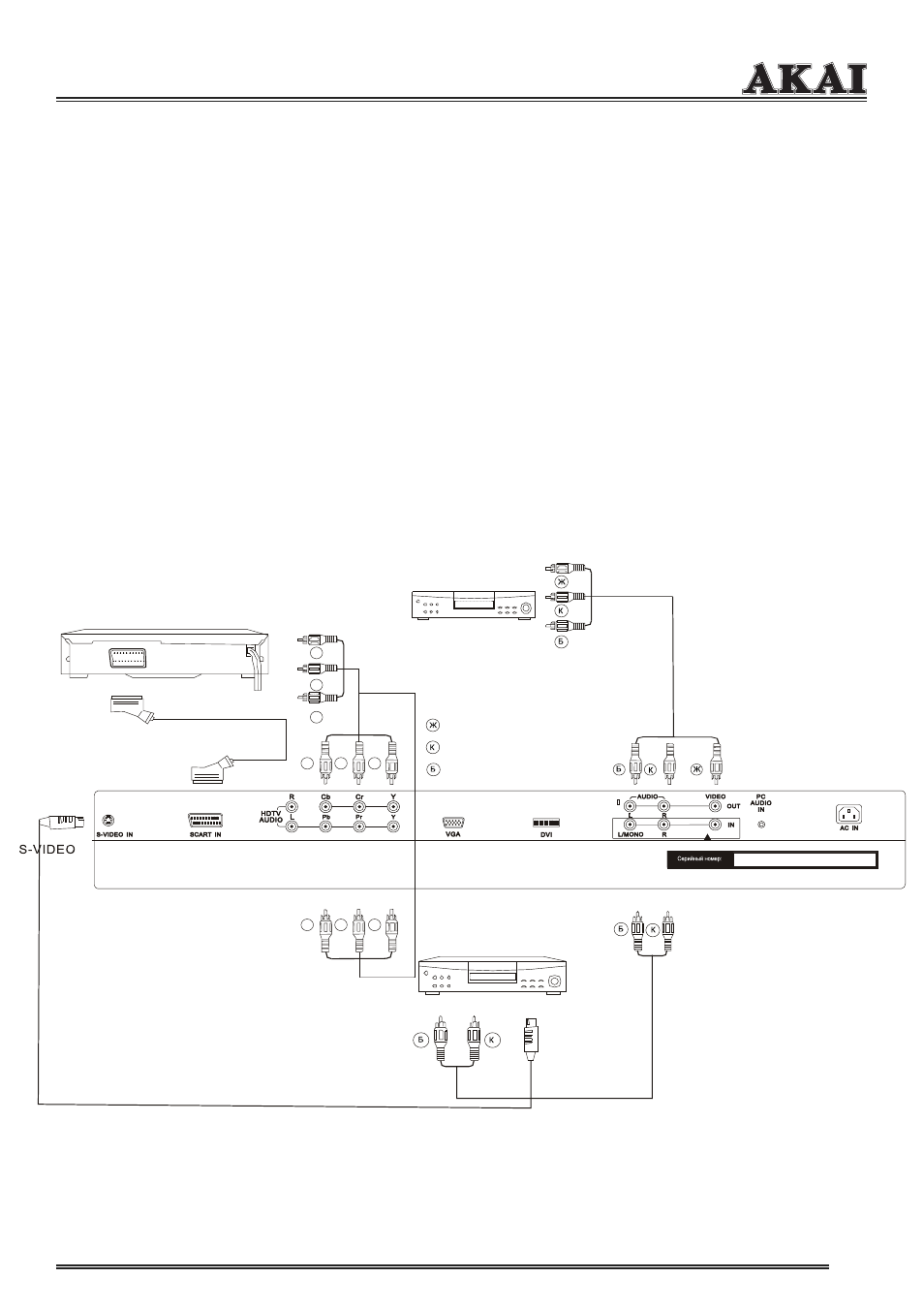

При подключении руководствуйтесь нижеприведенной схемой, а также руководс-
твом по эксплуатации на подключаемое устройство.
Внимание:
Во время подключения телевизор и подключаемые устройства должны быть пол-
ностью отключены от сети.
Видеоустройство
К аудио
входу
К видео
входу
G
B
R
G B R
G B R
Аудио для AV1,
S-VIDEO и YCbCr
Видеоустройство со SCART
Белый (аудио левый вход - L/mono)
Жёлтый (видео)
Красный (аудио правый вход - R)
Устройство с S-Video
