7

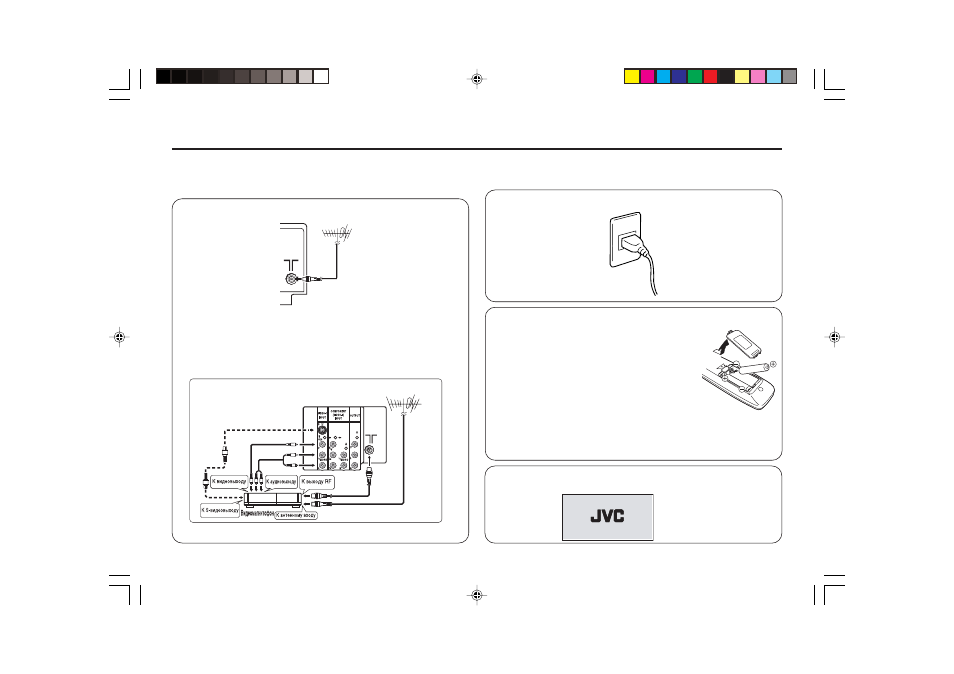

1 Подсоединение антенного кабеля.
Для подсоединения видеомагнитофона, соедините с помощью антенного
кабеля антенное выходное гнездо на видеомагнитофоне к антенному гнезду
телевизора. Затем подсоедините с помощью видео-и аудиокабелей (или, при
наличии, S-VIDEO кабелей) выходные гнезда видеомагнитофона к входным
гнездам VIDEO-1 телевизора. За более подробной информацией обращайтесь
в руководство видеомагнитофона.
2 Подсоединение совместимой штепсельной вилки к сети
переменного тока.
3 Установка элементов питания в пульт
дистанционного управления.
Установите 2 элемента питания, соблюдая
полярность
+ и -, при этом вставляйте полюс
- первым.
ПРЕДУПРЕЖДЕНИЕ
Следуйте предупреждающим надписям,
напечатанным на элементах питания.
Примечания:
•
Используйте сухие элементы питания AA/R6/UM-3.
• Если пульт дистанционного управления не работает, установите новые
элементы питания. Поставляемый комплект элементов питания является
тестирующим, а не для постоянного пользования.
4 Включите телевизор нажатием кнопки питания.
На экране появится эмблема JVC.
Задняя панель телевизора
AV-2934WE
Внешняя антенна ОВЧ/СВЧ
Видеомагнитофон
Настройка телевизора
ПРЕДУПРЕЖДЕНИЕ
•
Перед подсоединением отключите от питания всю
аппаратуру, включая телевизор.
Внешняя антенна ОВЧ/СВЧ
75-омный коаксиальный кабель
(не входит в комплект)
Данный рисунок приводится в качестве примера. Он может не совпадать со
схемой Вашего телевизора.
