Дополнительная подготовка, Подсоединение к переднему терминалу видеовхода, Передняя панель телевизора – Инструкция по эксплуатации JVC AV-2154CE
Страница 22: Задняя панель телевизора
22
V
L
R
V
L
R
/MONO
OUTPUT
VIDEO-1
INPUT
V
L
R
R
L/MONO
Y
C
B
C
R
/V
V
S
OVER
L
R
/MONO
OUTPUT
VIDEO-1
INPUT
COMPONENT
(VIDEO-2)
INPUT
Рисунки, использующиеся в данном разделе, относятся
только к моделям AV-2934WE и AV-2134YE и используются
для объяснений. Схема Вашего телевизора может не
совпадать с показанной здесь.
Перед подсоединением
•
Прочтите руководства подсоединяемой аппаратуры,
чтобы правильно выполнить соединения.
•
Отключите от сети всю аппаратуру, включая телевизор.
•
Не забудьте, что соединительные кабели не входят в
комплект.

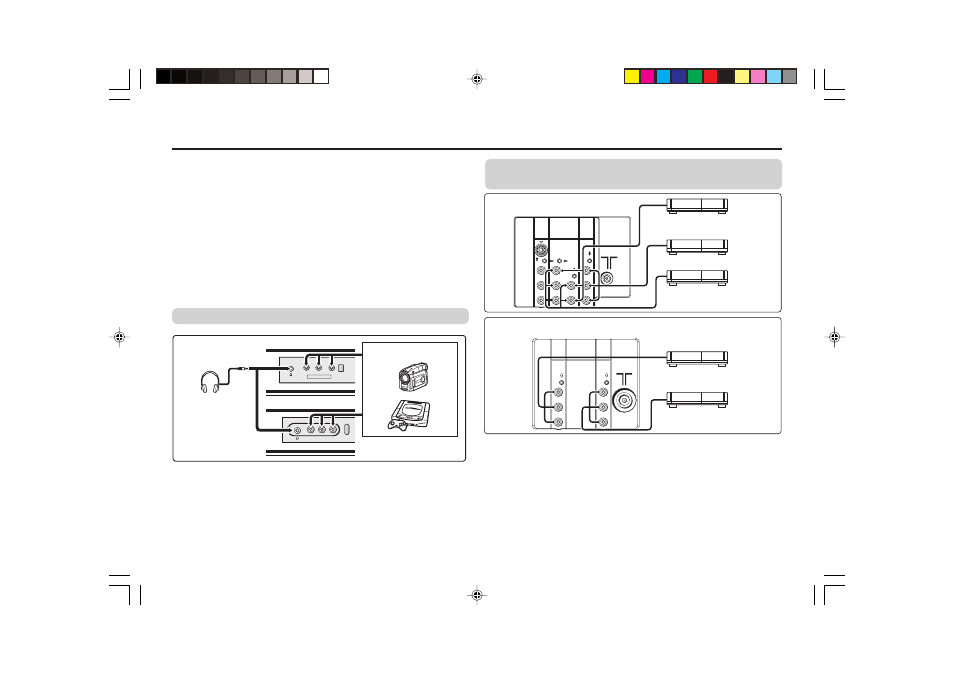

Подсоединение к переднему терминалу видеовхода
Дополнительная подготовка
Подсоединение к заднему терминалу
компонентного/видеовхода и терминалу выхода
IN (VIDEO-2)
V
R
L / MONO
IN (VIDEO-3)
V
MENU
OK
MENU
OK
L/MONO
R
Передняя панель
телевизора
Наушники
AV-2934WE
AV-2134YE
Видеокамера или
видеоигра
Для подсоединения входа VIDEO-1 INPUT используйте S-VIDEO
или видеовход. Если гнезда S-VIDEO и видеовхода подсоединены
одновременно, на экране нет изображения, и появляется
сообщение "ПОЖАЛУЙСТА ОТСОЕДИНИТЕ КАБЕЛЬ ВИДЕО-1!".
В данном случае необходимо отсоединить либо S-VIDEO либо
видеовход.
Когда подсоединяете к гнезду компонентного входа COMPONENT
(VIDEO-2), в зависимости от соединения выбирайте подходящий
видеовход, используя меню (см. стр. 18).
Задняя панель телевизора
Задняя панель телевизора
AV-2934WE
AV-2134YE
Видеомагнитофон (для воспроизведения)
Проигрыватель DVD (сложные сигналы)
Видеомагнитофон (для воспроизведения)
Видеомагнитофон (для записи)
Видеомагнитофон (для записи)
Проигрыватель DVD (сложные
видеосигналы)
