за защиты от копирования при подключении проигрывателя к
телевизору со встроенным видеомагнитофоном. Для получения
более подробной информации обратитесь к производителю
телевизора.

Подключение аудио-видео
ресивера или усилителя

Подключив аудио-видео ресивер или усилитель, можно
прослушивать окружающее звучание Dolby TrueHD, Dolby Digital
Plus, Dolby Digital, DTS-HD Master Audio, DTS-HD High Resolution
Audio или DTS Digital Surround. По подключению телевизора и
колонок к аудио-видео ресиверу или усилителю, смотрите
инструкции по эксплуатации к аудио-видео ресиверу или усилителю.

Примечание

• Выполните настройки в меню Setup Navigator в соответствии с

типом подключенного кабеля (стр. 20).

• Для вывода видеосигналов от данного проигрывателя,

подключите с помощью одного из следующих методов (не
включая подключение с помощью кабеля HDMI):
компонентного видеокабеля (продается отдельно, S-Video
кабеля (продается отдельно) или видеокабеля (поставляется).

Подключение с помощью отдельно
продающегося кабеля HDMI

Предостережение

• При выводе сигналов DTS-HD Master Audio и DTS-HD High

Resolution Audio в виде линейных сигналов PCM, сигналы DTS
Digital Surround преобразуются в линейные сигналы PCM для
вывода (стр. 50).

R

R

AUDIO OUT (2 ch)

AUDIO OUT (7.1 ch)

VIDEO OUT

HDMI OUT

DIGITAL

OUT

CONTROL

IN

L

L

Y

P

B

P

R

FRONT

COAXIAL

OPTICAL

COMPONENT VIDEO

AC IN

SURROUND

CENTER

VIDEO

S-VIDEO

SUB WOOFER

SURROUND

BACK

P

B

P

R

VIDEO

S-VIDEO

HDMI OUT

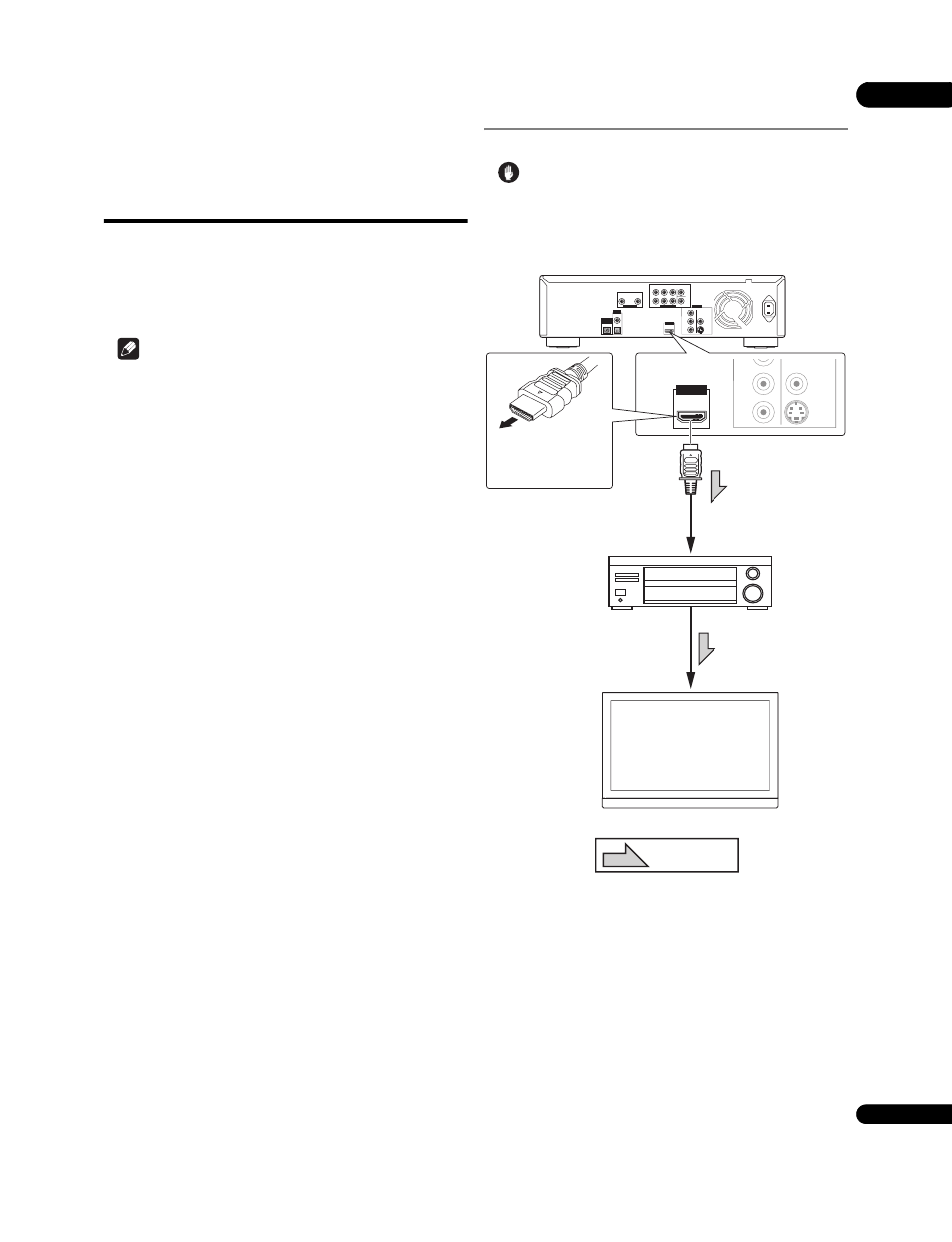

Задняя панель проигрывателя

К входному терминалу HDMI

От выходного терминала HDMI

Аудио-видео ресивер или усилитель

Каб
ель
HDM

I

(п

родается

от

де

ль

но

)

К входному терминалу HDMI

Телевизор

Ка
бе

ль
HDM

I

(про
да

етс

я

отдельн

о

)

Выровняйте

направление штекера с

терминалом и вставьте

прямо.

Направление

потока сигнала
