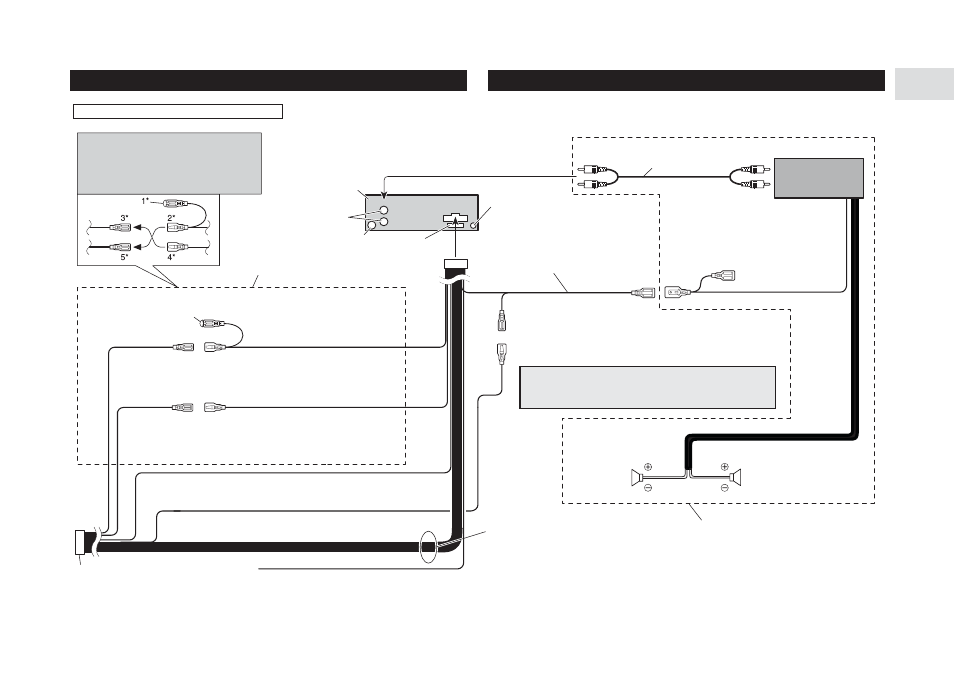

5 Установка системы
Цвет проводов данного изделия соответствует новому стандарту
Примечание
В зависимости от типа транспортного средства функции
проводов 3* и 5* могут быть разными. В этом случае обя
зательно соединяйте 2* с 5* и 4* с 3*.
Гнездо антенны
Выход на задние
громкоговорители
Плеер
Плавкий
предохранитель
Соединительные кабели со штекерами «RCA»
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Сине/белый
К разъему системного управления усилителем
мощности (максимальный ток 300 мА, постоян
ное напряжение 12 В).
Дистанционное управление системой
Сине/белый (7*)
К клемме реле управления приводом автоматичес
кой антенны (максимальный ток 300 мА, постоянное
напряжение 12 В).
Сине/белый (6*)
Расположение штыревых контактов разъема ISO зависит от типа транспортного
средства. Соедините 6* и 7*, когда штыревой контакт 5 относится к управлению ан
тенной. В других транспортных средствах никогда не соединяйте 6* и 7*.
Левый
Задний
громкоговоритель
Правый
Задний
громкоговоритель
Выполните эти соединения при использовании
дополнительного усилителя.
Соедините друг с другом
провода одного цвета
Колпачок (1*) Не снимайте колпачок,
если данный контакт не используется
Желтый (3*) Поддержка
памяти (или вспомога
тельные устройства)
Желтый (2*) К клемме, на которую всегда
поступает напряжение питания, независимо
от положения ключа зажигания
Красный (5*) Вспомога
тельные устройства
(или поддержка памяти)
Красный (4*) К клемме, напряжение на которой
(12 В постоянного тока) зависит от положения
ключа зажигания «ON/OFF».
Черный (заземление)
К металлическому корпусу транспортного
средства
Разъем стандарта ISO
Примечание
В некоторых транспортных средствах
разъем стандарта ISO может быть разде
лен на два. В этом случае обязательно
подсоединяйтесь к обоим разъемам.
Провода громкоговорителей
Белый
: передний левый (+)
Бело/черный : передний левый ( )
Серый : передний правый (+)
Серо/черный : передний правый ( )
Зеленый : задний левый (+)
Зелено/Черный : задний левый ( )
Фиолетовый : задний правый (+)
Фиолетово/
Черный
: задний правый ( )
Желто/черный
При использовании сотового телефона, то соедините данный провод с про
водом сотового телефона, осуществляющим отключение звука аудиосисте
мы. Если телефон не подключается, оставьте данный провод свободным.
Разъем для проводного дистанционного управле
ния. Пожалуйста, смотрите инструкцию к устрой
ству проводного дистанционного управлению
(продается отдельно).
