3 Установка системы

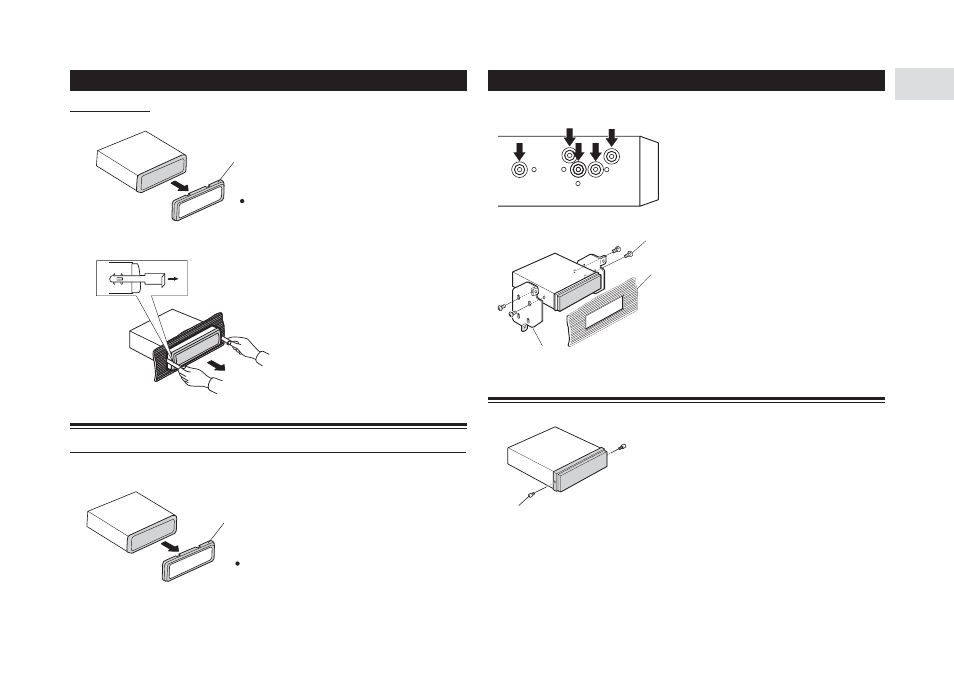

Снятие аппарата
Рамка
Чтобы снять рамку, раздвиньте верхний и нижний ее
края, и она освободится от фиксаторов. (При обратной
установке рамки, поверните ее сторону с выемкой
вниз.)
Перед тем как извлечь рамку уберите лицевую панель
Установите в аппарат прилагаемые ключи для извлечения, как
показано на рисунке, до защелкивания их фиксаторов. Извлеки
те аппарат, прижимая ключи к его боковым стенкам.
Стандартное тыловое крепление
Установка с использованием резьбовых отверстий на боковых стенках устройства
1. Снимите рамку
Рамка
Чтобы снять рамку, раздвиньте верхний и нижний ее
края, и она освободится от фиксаторов. (При обратной
установке рамки, поверните ее сторону с выемкой
вниз.)
Перед тем как извлечь рамку уберите лицевую панель
2. Прикрепите аппарат к заводскому кронштейну для установки радиоприемника.
Выберите положение, в котором совпадут крепеж
ные отверстия на кронштейне и устройстве, и за
крутите по 2 винта с каждой стороны. В зависимос
ти от формы крепежных отверстий на кронштейне,
используйте винты со скошенными головками (5 х 8
мм) или с потайными головками (5 х 9 мм).
Винт
Приборная панель или консоль
Заводской кронштейн для монтажа радиоприемника
Крепежные винты для лицевой панели
Крепежные винты
Если Вам нет необходимости постоянно снимать и устанавливать лицевую панель,
используйте прилагаемые крепежные винты для закрепления панели на аппарате.
