Элементы управления и их функции

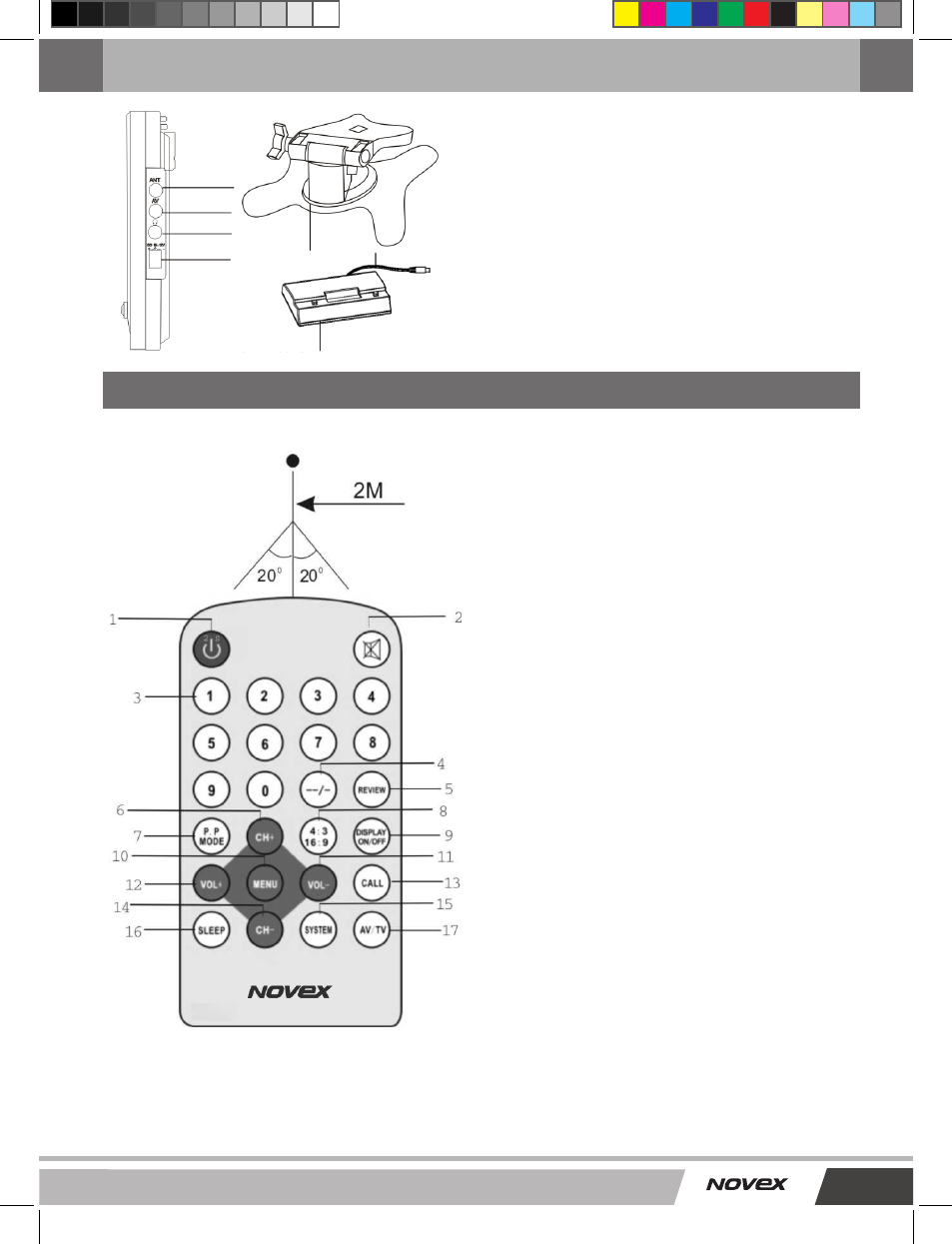

Элементы управления на ПДУ
13
14
15
16
17
19
1. Кнопка питания
2. Кнопка глушения звука
3. Цифровые кнопки
4. Выбор однозначного/двухзначного/трехзначного
номера канала
5. Кнопка предварительного просмотра
6. Перемещение вверх/ увеличение номера канала
7. Кнопка режима Р.Р
8. Выбор пропорций экрана 16:9/4:3
9. Кнопка вкл/выкл информации на дисплее
10. Кнопка меню
11. Уменьшение уровня звука
12. Увеличение уровня звука
13. Кнопка вызова
14. Перемещение вниз/уменьшение номера канала
15. Кнопка системы
16. Кнопка спящего режима
17. Кнопка AV/TV
13. Разъем антенны
14. Разъем AV выход/вход
15. Разъем наушников
16. Входной разъем источника питания
17. Автомобильная подставка
18. Съемная подставка батарейного отсека (10 ба-
тареек размера АА не включены в комплект по-
ставки)
19. Шнур питания: 12В, постоянный ток
