Требования при установке в автомобиль
• Для установки телевизора выберите такое место,
где он не будет мешать водителю нормально управ-
лять автомобилем.
• Если установка телевизора требует сверления от-
верстий или любого другого изменения штатных
деталей автомобиля, обязательно проконсульти-
руйтесь у ближайшего дилера.
• Устанавливайте телевизор таким образом, чтобы
он не мог стать причиной ранения водителя или
пассажиров во время внезапной остановки или
резкого торможения.
Вставьте разъем сетевого источника питания (или
шнура прикуривателя автомобиля) в разъем питания
на телевизоре (рис. 1-1) или к разъему дополнитель-
ного питания (рис. 1-2) до упора, а вилку сетевого
источника питания в розетку электросети (автомо-
бильный шнур - в гнездо прикуривателя). Телевизор
включится в дежурный режим.
Подключение
1. Соединение антенны (рис. 1-1).
Вставьте разъем антенны в гнездо антенны.
2. Соединение внешнего AV оборудования (рис. 1-1).
Вставьте AV кабель в разъем AV входа. (Нажмите
кнопку mode для того чтобы активировать соеди-
нение с внешним аудио или видео оборудованием).
3. Использование наушников (рис. 1-1).
• Подсоедините наушники к гнезду для личного про-
слушивания.
• При подключенных наушниках динамики не будут
работать.

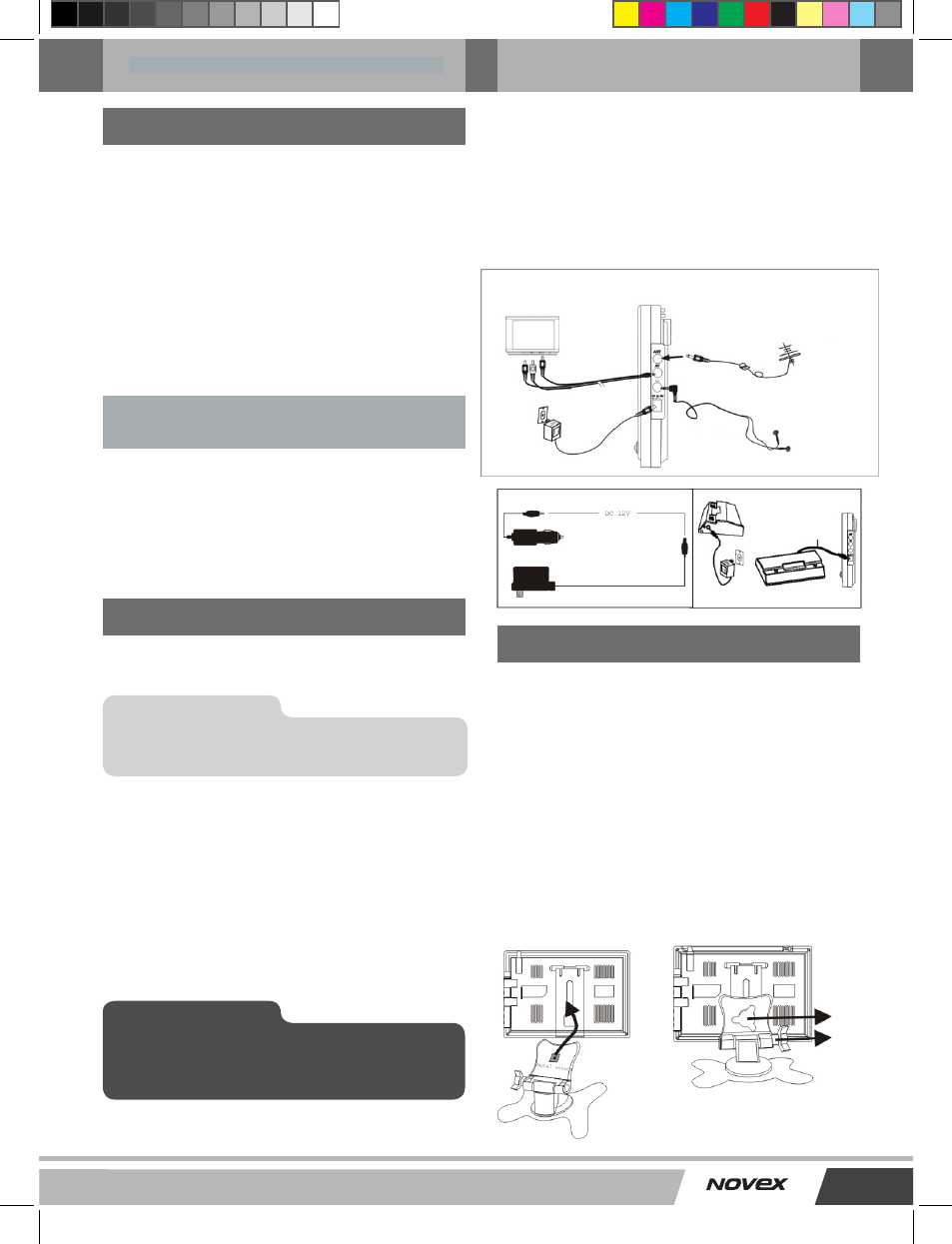

Основные соединения
Т
елевизор
AV выход/вход
Адаптер
переменного тока
Наушники
(не включены
в комплект)
Антенна
Установка подставки
• Снимите пластиковую подставку.
• Закрепите металлические детали (рис. 1-4) на при-
боре четырьмя крепежными винтами.
• Освободите металлическую шайбу в верхней части
подставки, но не отсоединяйте ее (рис. 1-3).
• Вставьте металлическую шайбу с подставкой в про-
резь в задней части прибора и двигайте подставку
вверх до необходимой вам высоты (рис. 1-4).
• Затяните винт 1 (рис. 1-5), для того чтобы оконча-
тельно закрепить подставку на приборе.
• Регулируйте позицию прибора вращением винта 2
(рис. 1-5).
(П
риобреТаеТся
оТдельно
)
а
даПТер
Ш
нур
ПиТания
12 в
ПосТоянный
Ток
П
риобреТаеТся
доПолниТельно
а
даПТер
а
вТомобильный
исТочник
ПиТания
ПосТоянный
Ток
в
инТ
1
в
инТ
2
рис
.1-4
рис
.1-3
рис
.1-5
Подключение
Порядок установки телевизора
П Р И М Е Ч А Н И Е
Устройство может принимать сигналы
CATV/ANT сигналы.
Прослушивание с высоким уровнем звука
в течение длительного периода времени
может нанести вред вашему слуху.
В Н И М А Н И Е
4. Соединение с источником питания.
• Подсоедините разъем адаптера переменного тока
или автомобильного адаптера к входному гнезду
для источника питания и вставьте адаптер в розет-
ку с соответствующим напряжением (рис. 1-1).
• Подсоедините шнур питания разъемного батарей-
ного отсека к входному гнезду для источника пита-
ния (рис. 1-2).
рис
. 1-1
рис
.1-2
