Подключение устройств

• Для предотвращения короткого замыкания изолируйте отсоединенные провода

изолирующей лентой. Наиболее тщательно следует изолировать неиспользуе-
мые контакты громкоговорителей. Если эти контакты не изолированы долж-
ным образом, существует возможность короткого замыкания.

• Для предотвращения неправильного подключения, входная сторона разъема

IP-BUS окрашена синим, а выходная сторона - черным. Соедините разъемы од-
ного и того же цвета.

• Если это устройство установлено в автомобиле, не оборудованном положением

АСС (дополнительные устройства) на переключателе зажигания, красный про-
вод этого устройства должен быть подключен к разъему, спаренному с включе-
нием/выключением зажигания. Если это не сделано, аккумулятор автомобиля
может быть разряжен, если Вы отлучитесь от автомобиля на несколько часов.

5

Примечание:

• Это устройство предназначено для работы от автомобильного аккумулятора

12 В с минусом на массе. Перед установкой устройства в автомобиль, грузовик
или автобус, проверьте напряжение аккумулятора.

• Во избежание закорачивания электрической системы, перед началом эксплуа-

тации отсоедините кабель аккумулятора

·.

• Для получения более подробной информации о подключении усилителя и про-

чих устройств ознакомьтесь с инструкциями для этих устройств, затем осуще-
ствите подключения должным образом.

• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки

замотайте проводку изоляционной лентой в тех местах, где она соприкасается
с металлическими деталями.

• Проведите и закрепите всю проводку таким образом, чтобы она не касалась

движущихся деталей, таких, как рычаг переключения передач, ручной тормоз
и направляющие кресел. Не прокладывайте проводку в местах, подверженных
воздействию высокой температуры, например, возле обогревателя. Если изо-
ляция на проводке расправилась или износилась, существует опасность корот-
кого замыкания на корпус автомобиля.

• Не протягивайте желтый провод через отверстие к двигателю для подключе-

ния к аккумулятору. Это вызовет повреждение изоляции провода и приведет к
очень опасному замыканию.

• Не закорачивайте никакие провода. Если это случится, защитная цепь может

не сработать.

• Никогда не подавайте питание на другое оборудование, обрезав изоляцию ка-

беля питания и приложив конец к проводу. Нагрузка провода будет превышена,
что приведет к выделению тепла.

• При замене предохранителя используйте предохранитель такого же типа, что и

указанный на отсеке для предохранителя.

• Так как в этом устройстве используется уникальная цепь BPTL, никогда не про-

водите проводку громкоговорителей таким образом, чтобы они были непосред-
ственно заземлены, и не объединяйте левый и правый

· громкоговорителей.

• Громкоговорители, подключаемые к этому устройству, должны отличаться вы-

сокой мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключе-
ние громкоговорителей с выходной мощностью и/или сопротивлением, отлич-
ным от указанных, может привести к возгоранию или повреждению громкого-
ворителей.

• Когда источник сигнала этой системы включен, управляющий сигнал выводит-

ся через синий/белый провод. Подключите к нему пульт дистанционного управ-
ления внешнего усилителя или разъем управления автономной антенной.
(Макс. 300 мА 12 В постоянного тока.) Если автомобиль оборудован антенной,
установленной на стекле, подключите этот провод к разъему подачи питания
усилителя антенны.

• При использовании дополнительного усилителя с этой системой, не подклю-

чайте синий/белый провод к разъему питания усилителя. Также не подключай-
те синий/белый провод к разъему питания автономной антенны. Такое подклю-
чение может привести к чрезмерному потреблению тока и неправильному фун-
кционированию.

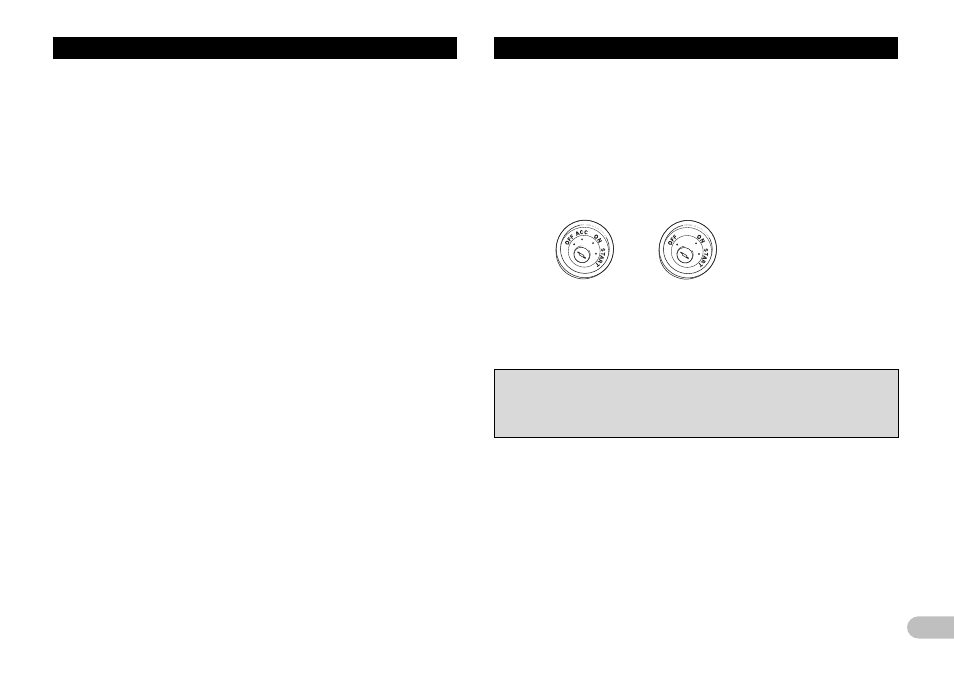

Есть положение АСС

Нет положения АСС

• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно

от устройств, работающих на высоком напряжении, например, усилителей.
Если эти устройства заземлены совместно, то при отсоединении контакта за-
земления существует опасность повреждения устройств или возгорания.

• Провода этого устройства могут быть окрашены иначе, чем соответствую-

щие провода других устройств, даже если они имеют те же функции. При
подключении этого устройства к другому устройству, ознакомьтесь с инст-
рукциями по эксплуатации для обоих устройств и соедините провода, имею-
щие одинаковые функции.
