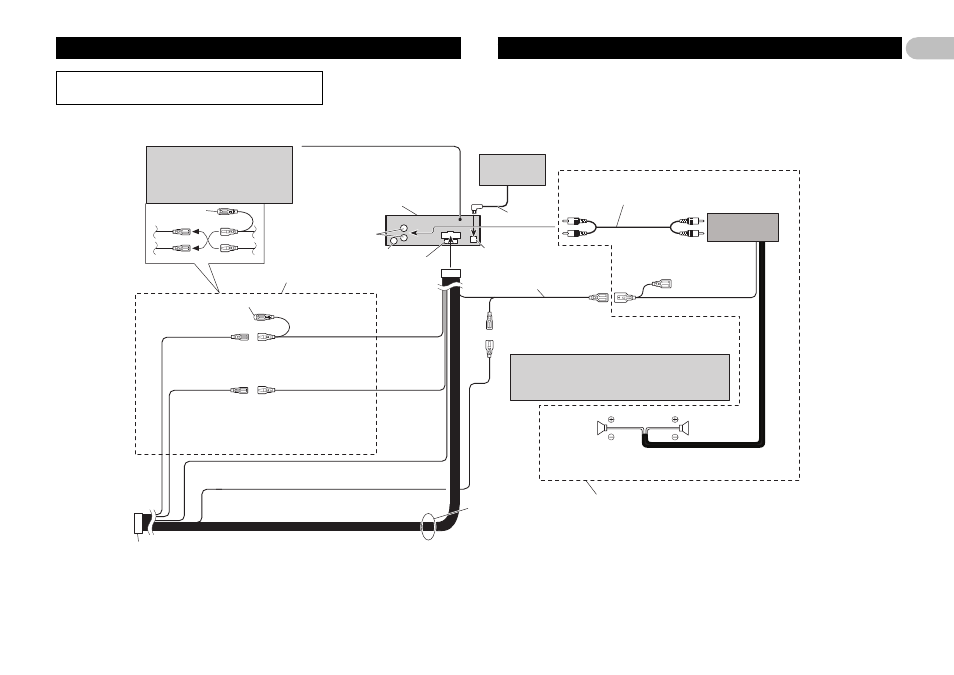

Подключение устройств

4

Проводка этого устройства окрашена в соответствии
с новым стандартом.

Примечание:
В зависимости от типа автомобиля,
функции 3* и 5* могут различаться.
В этом случае подключите 2* к 5*,
а 4* к 3*.

Желтый/черный
Если Вы пользуетесь сотовым телефо-
ном, подключите его к контакту Audio
Mute (приглушение звука) на сотовом
телефоне. Если Вы этого не сделаете,
не подключайте контакт Audio Mute.

Проигрыватель
Малти КД (про-
дается отдельно)

30 см

Соединительные кабели с контактными
штекерами RCA (продаются отдельно)

Это устройство

Тыловой выход

Гнездо антенны

Кабель IP-BUS

Вход IP-BUS (синий)

Усилитель мощ-
ности (продает-
ся отдельно)

Подключите контакты одного
цвета друг к другу.

Синий/белый
К разъему управления автономной ан-
тенны. (Максимум 300 мА 12 В постоян-
ного тока.)

Колпак (1* )
Если этот разъем не
используется, не уда-
ляйте колпак.

Синий/белый (7*)
К разъему управления автоном-
ной антенны. (Максимум 300 мА
12 В постоянного тока.)

Дистанционное управление
системой

Желтый (3* )
Резерв (или До-
полнительно)

Желтый (2* )
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.

Красный (5* )
Дополнительно
(или Резерв)

Синий/белый (6*)

Расположение контактов разъема ISO зависит от типа
автомобиля. Подключите 6* и 7* , если Контакт 5 являет-
ся контактом управляющей антенны. При использовании
автомобиля другого типа никогда не соединяйте 6* и 7*.

Красный (4* )
К электрическому разъему, уп-
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.

Черный (земля)
К металлическому кузову автомобиля.

Левый

Правый

Тыловой
громкогово-
ритель

Тыловой громко-
говоритель

Выполните эти соединения при подключении другого уси-
лителя мощности (продается отдельно).

Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO может быть
разделен надвое. В этом случае подключите оба
разъема.

Контакты громкоговорителей
Белый:

Передний левый

ª

Белый/черный:

Передний левый

·

Серый:

Передний правый

ª

Серый/черный:

Передний правый

·

Зеленый:

Задний левый

ª

Зеленый/Черный:

Задний левый

·

Фиолетовый:

Задний правый

ª

Фиолетовый/черный: Задний правый

·

Предохранитель
