8

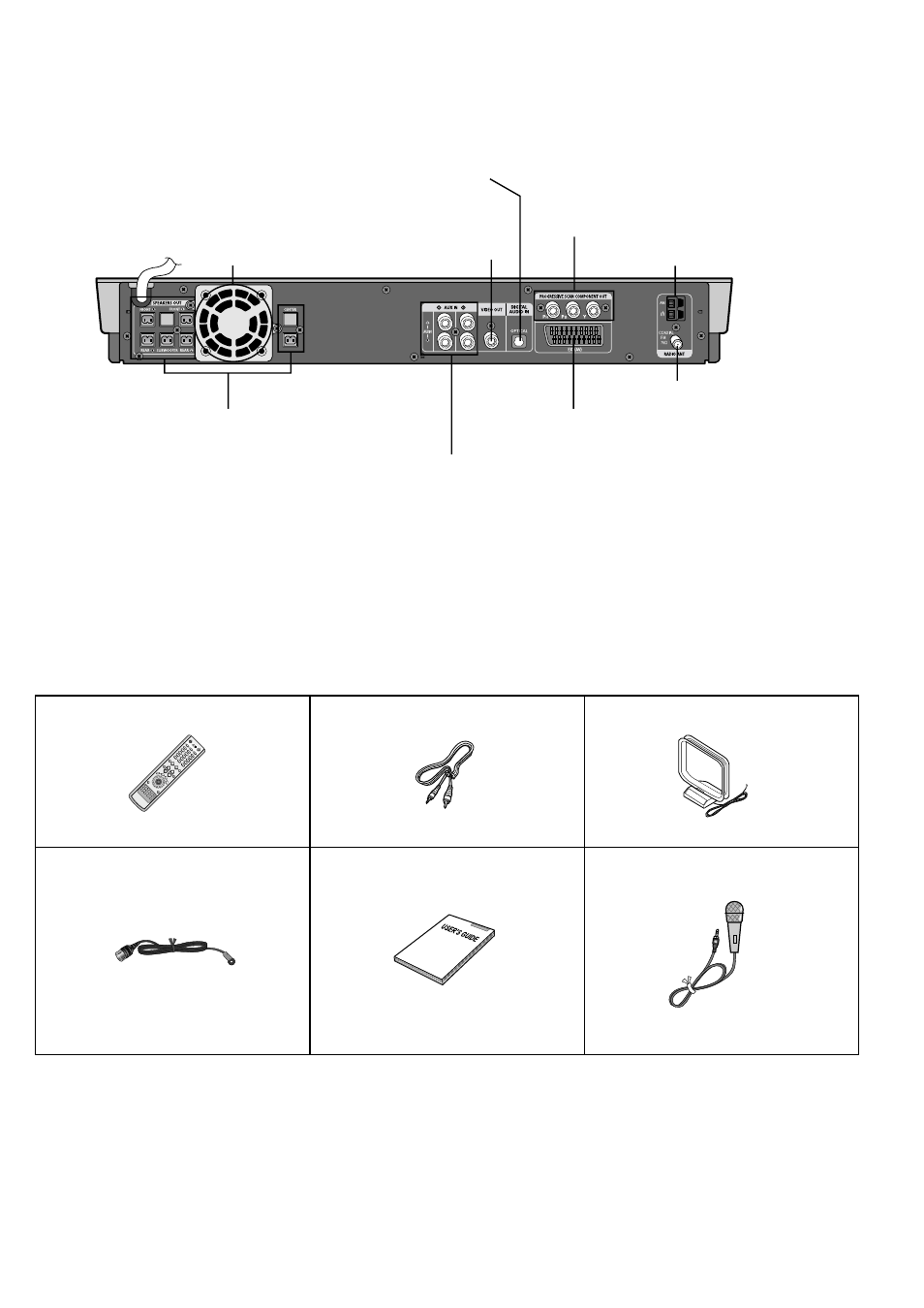

– Задняя панель –
1- Входной оптический разъем для внешних цифровых устройств Используется для подключения к внешним
устройствам, снабженным цифровым выходом; 2- Гнездо выхода видеосигнала Соедините гнездо входа видеосигнала на
телевизоре (VIDEO IN) с гнездом VIDEO OUT на системе; 3- Охлаждающий вентилятор; 4- Гнезда ВЫХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА Служат для подключения телевизора с входом компонентного видеосигнала; 5-
Клеммы для подключения AM антенны; 6- Гнездо для подключения FM антенны; 7- РАЗЪЕМ СКАРТ Соедините с
телевизором, у которого имеется входной разъем СКАРТ; 8- Входные гнезда для аудио сигнала от внешнего источника;
9- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной акустической системы
Принадлежности
Пульт дистанционного управления Кабель для видеосигнала AM-антенна
FM-антенна Инструкция для пользователя Микрофон
5 AM Antenna Connector
6 FM Antenna Connector
9 5.1 Channel Speaker
Output Terminals
2 Video Output Connector
Connect the TV's video input jacks (VIDEO IN)
to the VIDEO OUT connector.
7 SCART JACK
Connect to a TV with scart input jack.
COMPONENT VIDEO OUTPUT jacks 4
Connect a TV with component video inputs to
these jacks.
8 External Audio Component
Input Connector
1 External Digital Optical Input Connector
Use this to connect external equipment capable of digital output.
Cooling Fan 3
