7

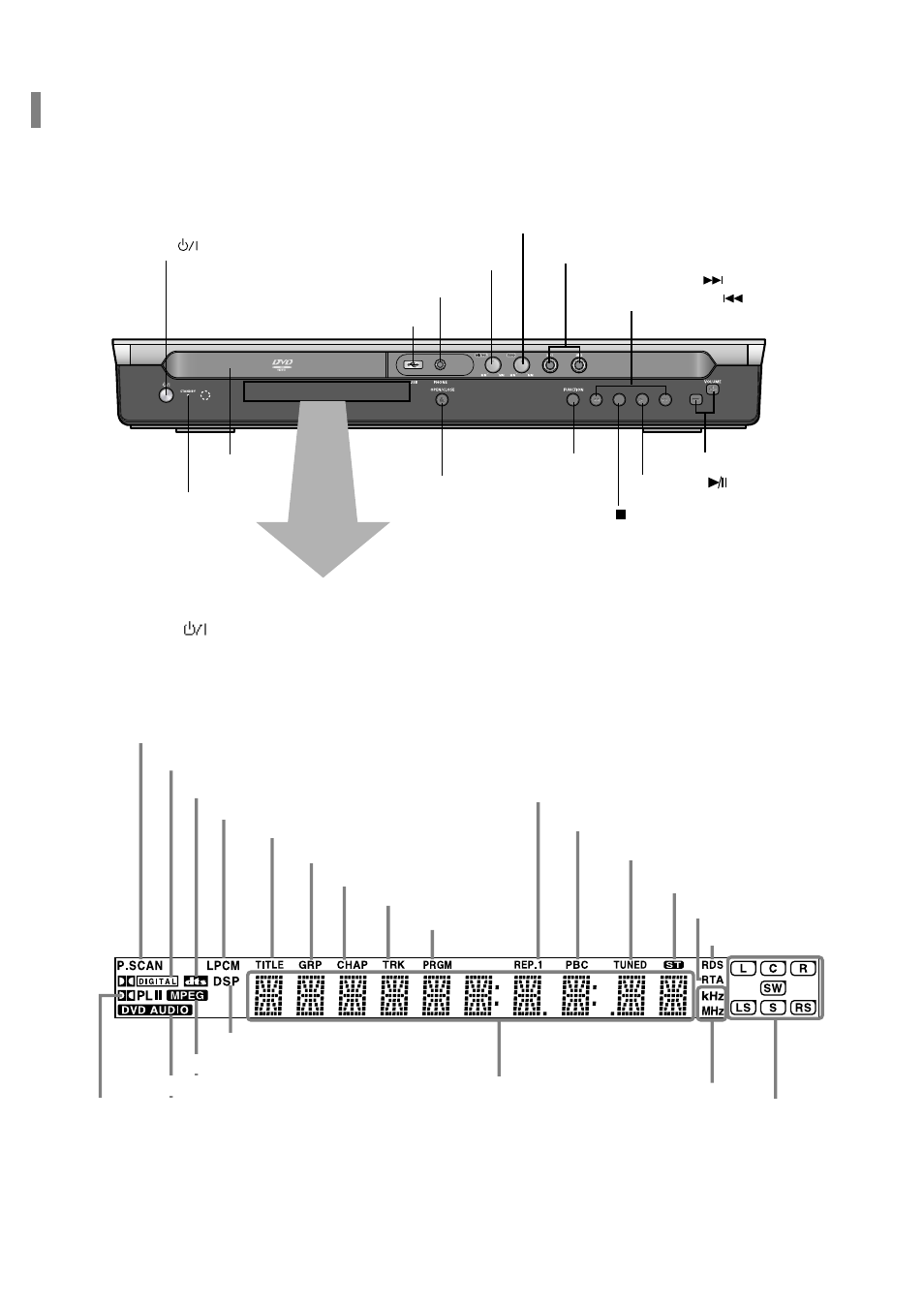

Описание системы

– Передняя панель –

1- Кнопка "Питание" (

); 2- Порт USB; 3- Гнездо для наушников; 4- Регулятор громкости звука от микрофона; 5- Регулятор

уровня эффекта "Эхо"; 6- Микрофон 1, микрофон2; 7- Кнопка настройки вверх по диапазону и пропуска вперед (>>I); 8- Кнопка
настройки вниз по диапазону и пропуска назад (I<<); 9- Кнопки регулировки громкости; 10- Кнопка Воспроизведение/Пауза
(>/II); 11- Кнопка Стоп (Q); 12- Кнопка выбора функций; 13- Кнопка "Открыть/Закрыть"; 14- Лоток для диска; 15- Индикатор

режима "Готовность"

1- Индикатор прогрессивной развертки; 2- Индикатор системы DOLBY DIGITAL; 3- Индикатор диска DTS; 4- Индикатор
линейной ИКМ; 5- Индикатор СЮЖЕТ; 6- Индикатор ГРУППА; 7- Индикатор ФРАГМЕНТ; 8-Индикатор ДОРОЖКА;
9- Индикатор ПРОГРАММА; 10- Индикатор ПОВТОР; 11- Индикатор режима PBC; 12- Индикатор настройки ТЮНЕРА;
13- Индикатор режима СТЕРЕО; 14- Индикатор RTA; 15- Индикатор RDS; 16- Индикаторы громкоговорителей; 17- Индикатор
единиц измерения частоты радиосигнала; 18- Дисплей состояния системы; 19- Индикатор DSP (Цифрового процессора звука);
20- Индикатор MPEG; 21- Индикатор DVD-AUDIO; 22- Индикатор системы PRO LOGIC

1 Power ( ) button

15 Standby indicator

14 Disc Tray

Volume buttons 9

3 Headphone Jack

6 MIC 1, MIC 2

Tuning Down & Skip ( ) buttons 8

Tuning Up & Skip ( ) buttons 7

Stop ( ) button 11

Play/Pause ( ) button 10

13 Open/Close button

12 Function button

2 USB Connector

5 ECHO LEVEL Control

4 MIC VOLUME Control

DOLBY DIGITAL indicator 2

PRO LOGIC indicator 22

TITLE indicator 5

GROUP indicator 6

PROGRAM indicator 9

STEREO indicator 13

CHAPTER indicator 7

TRACK indicator 8

TUNER indic ator 12

DSP indicator 19

RDS indicator 15

RTA indicator 14

P.SCAN indicator 1

17 RADIO FREQUENCY

indicator

18 System Status Display

16 SPEAKER indicator

DVD AUDIO indicator 21

DTS Disc indicator 3

LINEAR PCM indicator 4

MPEG indicator 20

PBC indicator 11

REPEAT indicator 10
