Техническое обслуживание
Ремень
Ремень приводит в действие
механизм вращения и является
важной частью для обеспечения
эффективной работы пылесоса.
Ремень размещается под нижней
крышкой пылесоса; его состояние
необходимо регулярно проверять.
Для замены
Отключите пылесос от сети
питания.
Для проверки ремня снимите
нижнюю крышку , как показано в
разделе “Как заменить”. Замените
ремень, если он растянут или
поврежден.
В соответствие с надписью на
внешней стороне ремня и в рамке
на поверхности (D), наденьте
новый ремень на шкив двигателя
(B).
Установите на место нижнюю
крышку и 4 винта. Плотно
заверните винты.

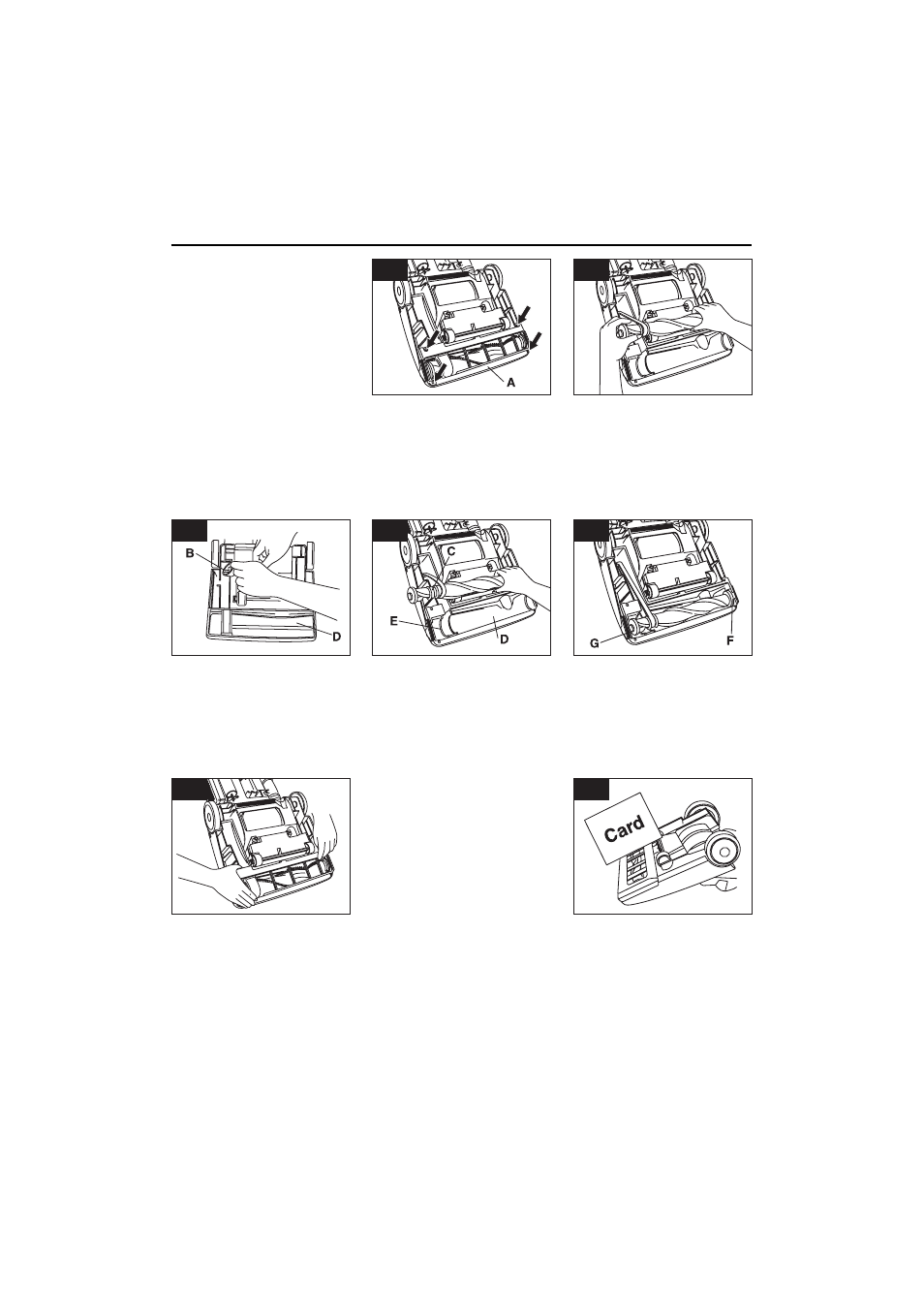

Как заменить
Отключите пылесос от сети
питания.
Установите рукоятку в нижнее
положение и переверните пылесос
вверх ногами. При помощи
отвертки открутите 4 винта.
Проденьте привод через ремень и
вставьте ремень в направляющую
привода (C). Если экран привода (D)
сдвинулся с места во время замены
ремня или привода, установите его
на место, как показанона рисунке,
обращая внимание на положение
направляющей ремня (D).
Для замены привода
вращающейся щетки
Если привод щеток изношен, его
необходимо заменить. Для проверки
состояния щеток, отключите
пылесос от сети питания.
Просуньте край карточки под
нижнюю крышку во время вращения
привода. Чтобы восстановить
эффективность работы пылесоса,
замените привод, если щетки не
задевают карточку.
Снимите привод и
использованный ремень.
Утилизируйте использованный
ремень.
Крепко держите привод и установите
его в рабочее положение, поместив
противоположный конец в
прямоугольное гнездо (F) на корпусе
пылесоса. Установите другую сторону
привода (G) на место. Вращайте
привод, чтобы проверить, что ремень не
застревает между приводом и экраном.
Как заменить
Отключите пылесос от сети
питания.
Снимите нижнюю крышку, ремень и
привод в соответствие с инструкциями
раздела “Ремень”, начиная с Рис. 3-10.
Утилизируйте старый привод.
Продолжите выполнение инструкций
раздела “Ремень” для установки ремня,
нового привода и нижней крышки.
5
3-7
3-9
3-10
3-11
3-12
3-13
3-8
5
