Составные части
Составные части пылесоса
Шаг 1. Установка рукоятки
Шаг 1. Установка рукоятки

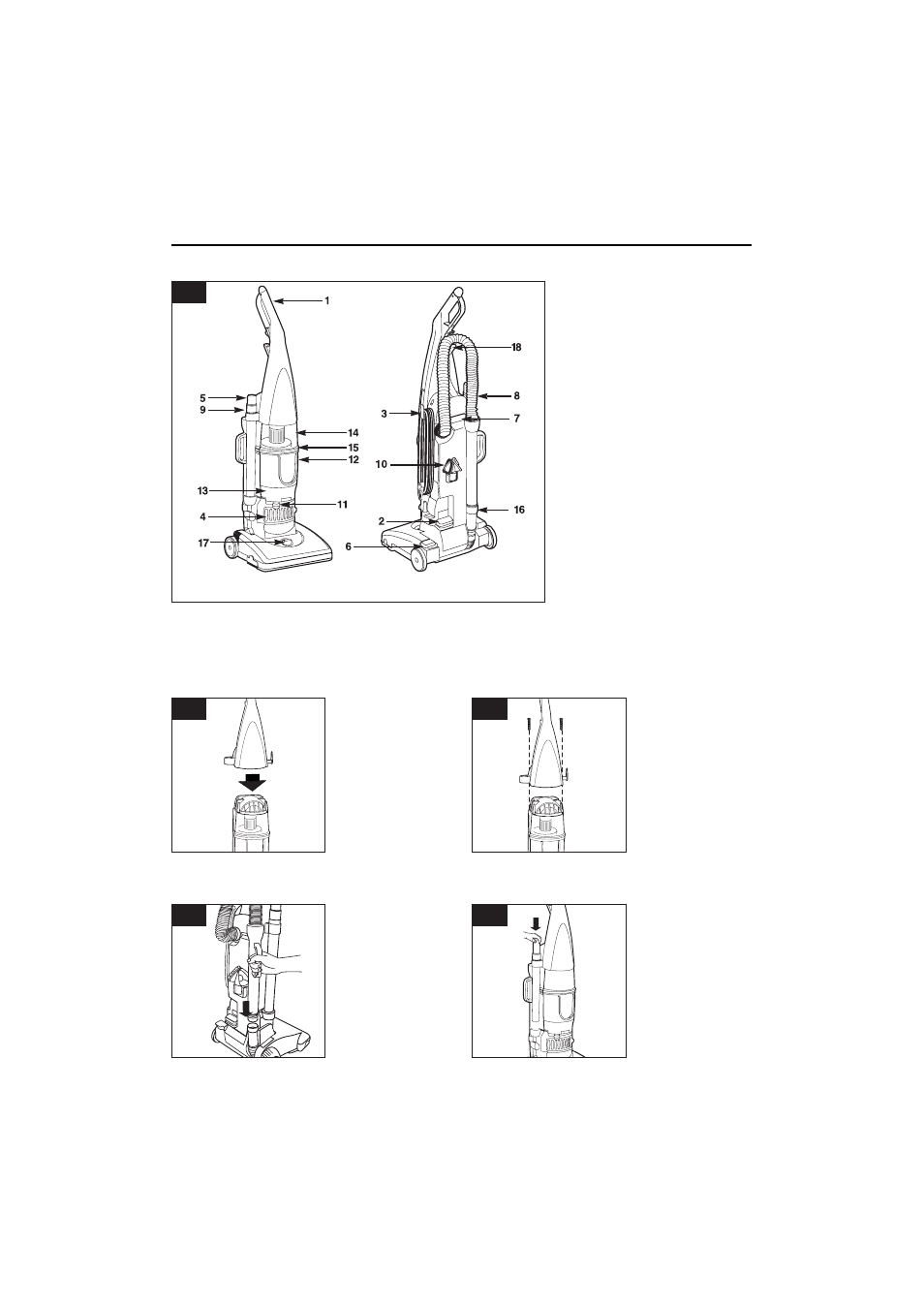

Пылесос в сборе изображен на рисунке
слева.
1. Рукоятка
2. Выключатель питания
3. Быстросъемный крючок для кабеля
4. Дополнительный фильтр
5. Узкая насадка
6. Фиксатор рукоятки
7. Рукоятка для переноски
8. Шланг
9. Удлинительная насадка
10. Комбинированная насадка
11. Зажимной рычаг
12. Емкость для мусора
13. Емкость фильтра
14. Верхний резервуар
15. Жалюзи
16. Основание патрубка шланга
17. Рукоятка регулировки высоты
18. Зажим шланга
ВНИМАНИЕ!
НАПРЯЖЕНИЕ ПИТАНИЯ ДОЛЖНО СООТВЕТСТВОВАТЬ УКАЗАННОМУ НА ТАБЛИЧКЕ ПРИБОРА.
Установите пылесос
вертикально и плотно
вставьте основание
рукоятки в углубления
верхней части корпуса
пылесоса.
Вставьте патрубок
шланга петлями в
основание патрубка
шланга.
Вставьте удлинительную
и узкую насадки вместе
в зажим крепления.
Вставьте винты в
отверстия. Плотно затяните
винты отверткой. Перед
затягиванием винтов
убедитесь, что между
рукояткой и корпусом нет
просвета, а рукоятка плотно
прилегает к корпусу.
