RU
4. Подключение антенн
Подключите входящие в комплект
антенны: рамочную для диапазона АМ и
проволочную для диапазона FM.
Прежде чем подсоединять антенны,
убедитесь, что кабель электропитания
отсоединен от электрической розетки.
* Конфигурация разъемов может отличаться
в зависимости от того, какой код региона
имеет данный ресивер.
Примечания
•Во избежание помех приема рамочную
антенну AM необходимо установить как
можно дальше от ресивера и других
компонентов.
•Обязательно полностью растяните
проволочную антенну FM.
•После подключения проволочной антенны
FM поддерживайте, насколько это
возможно, ее горизонтальное положение.
DVD IN
BD IN
OUT
OPTICAL
COAXIAL
BD
IN
SAT
IN
DVD
IN
HDMI
AUDIO
OUT
VIDEO
OUT
SAT IN
AUDIO
IN
VIDEO
IN
AUDIO
OUT
SUB WOOFER
DVD IN
MONITOR OUT
Y
P
B
/C
B
P
R
/C
R
SURROUND
CENTER
L
R
FRONT
L
R
SPEAKERS
DMPORT
DIGITAL
AM
ANTENNA
L
R
IN
SA-CD/CD
IN
TV
AUDIO
IN
VIDEO
IN
SAT
VIDEO
VIDEO
IN
DVD
VIDEO
OUT
MONITOR
COMPONENT VIDEO
DC5V
0.7A MAX

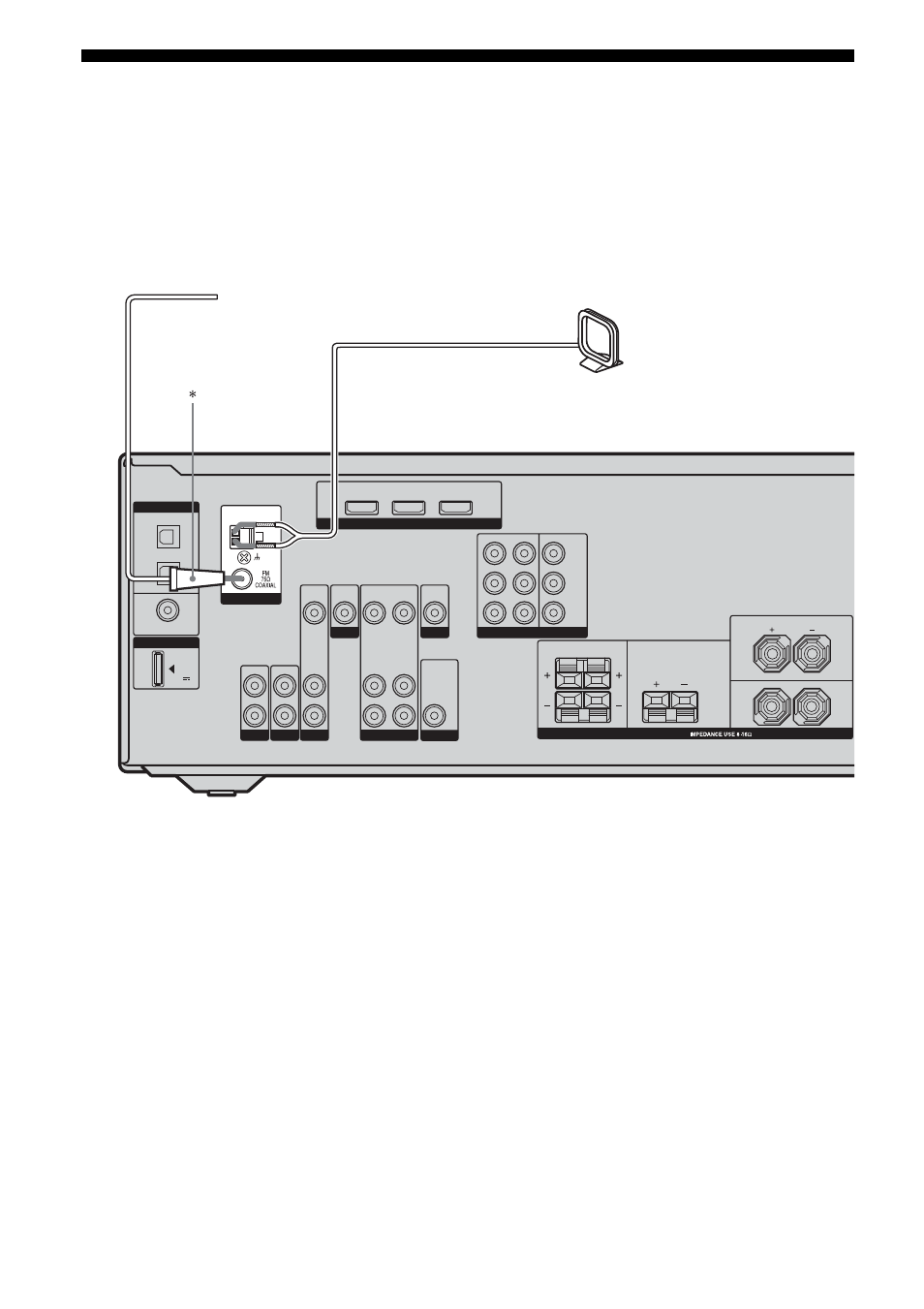

Проволочная антенна FM (входит в комплект)
